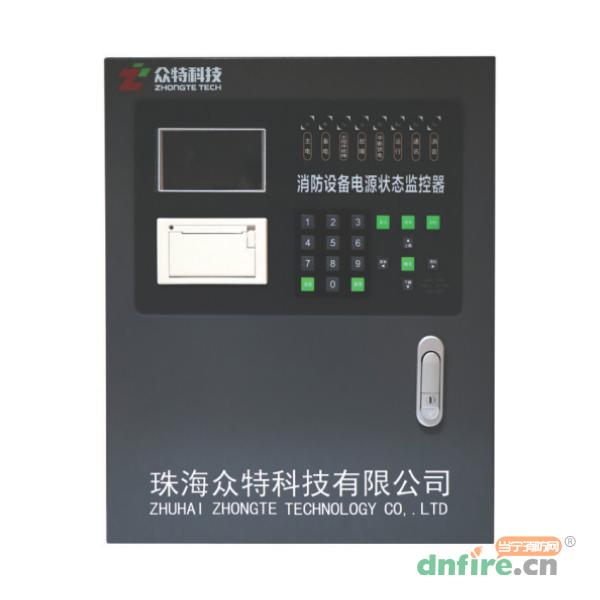

一、ZT-DB系列消防设备电源状态监控器概述
ZT-DB系列消防设备电源状态监控器与传感器通信采用消防二总线,宜选用NH-RVS-2x1.5mm²阻燃或耐火非屏蔽双绞线,采用屏蔽双绞线屏蔽层需良好接地,供电和通信在一条总线上,节省了施工和线缆成本,给现场施工和后期维护带来了极大的便利。
系统采用F-BUS二总线作为通信平台,结合众特科技专用通信协议作为保障,保障系统在各种电磁环境下可靠稳定的运行。
二、ZT-DB系列消防设备电源状态监控器功能特点
完全满足国标GB28184-2011《消防设备电源监控系统》的要求;
与总站控制器、区域分机、区域中继器、传感器等配接,灵活构建大容量消防设备电源监控系统;
系统采用非开放式的运行模式,系统内自行管理,对外单向传送信息;
采用集中供电方式,给现场传感器提供DC24V安全电压供电,有效保证系统的稳定性、安全性;
系统可通过区域分机灵活扩展,适应现代建筑复杂多变的要求;
实时监测所有被监控的消防设备主、备电源的工作状态和故障报警信息,并将工作状态和报警信息传输给消防控制室图形显示装置。
监控器可直接管理≤512台传感器,可增加区域分机通信容量扩展至1024台传感器。
三、ZT-DB系列消防设备电源状态监控器选型表
型号 |
主机容量 |
外形尺寸 |
安装方式 |
ZT-DB64 |
64 |
390×135×470 |
单面壁挂 |
ZT-DB128 |
128 |
390×135×470 |
单面壁挂 |
ZT-DB256 |
256 |
390×135×470 |
单面壁挂 |
ZT-DB512 |
512 |
390×135×470 |
单面壁挂 |
ZT-DB1024 |
1024 |
390×135×470 |
单面壁挂 |
四、ZT-DB系列消防设备电源状态监控器技术参数
输入电源 |
AC220V/50Hz |
备电电源 |
2 节 12V/4.5Ah 铅酸电池 |
输出电压 |
DC24V |
系统容量 |
每回路 256 点 |
总线通信方式 |
F-BUS 消防二总线 |
通信距离 |
最远可靠通信1500m(末端电压需满足传感器供电电压),
超过 1500m 可通过增加分机来扩展
|
输出接口 |
标准 RS232 接口 , 连接线≤15m, 采用 RVVP3x0.3mm² 屏蔽线
标准 RJ45 网口(选配)
无源干接点输出
|
输入接口 |
无源干接点输入 |
报警功能 |
声、光报警 , 显示报警地址和故障类型 |
密码功能 |
设有多个操作级别 , 适用于不同级别操作人员分级操作 |
备用电源 |
断电后≥8 小时 |
显示功能 |
全中文 LCD 图形显示及 LED 指示 |
打印功能 |
微型热敏打印机 , 汉字打印 |
存储报警记录 |
≥10000 条 |
环境温度 |
10℃~+50℃ |
环境湿度 |
≤95% 无凝露 |
海拔高度 |
<4500m |
防护等级 |
IP30 |
外观尺寸 |
390×135×470mm ( 长 × 宽 × 高 ) |
安装方式 |
φ6 螺钉单面壁挂 |

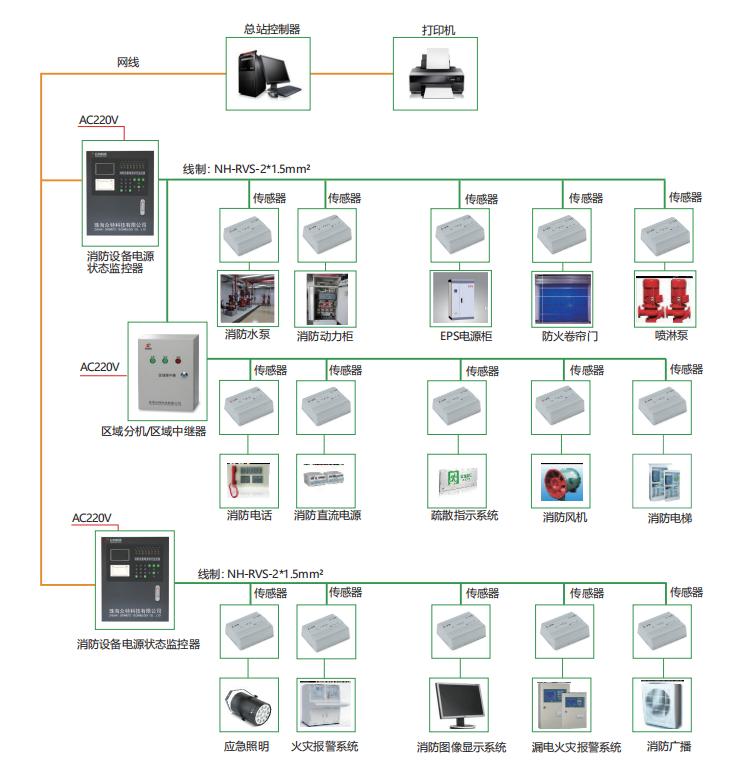

五、ZT-DB系列消防设备电源状态监控器系统图
