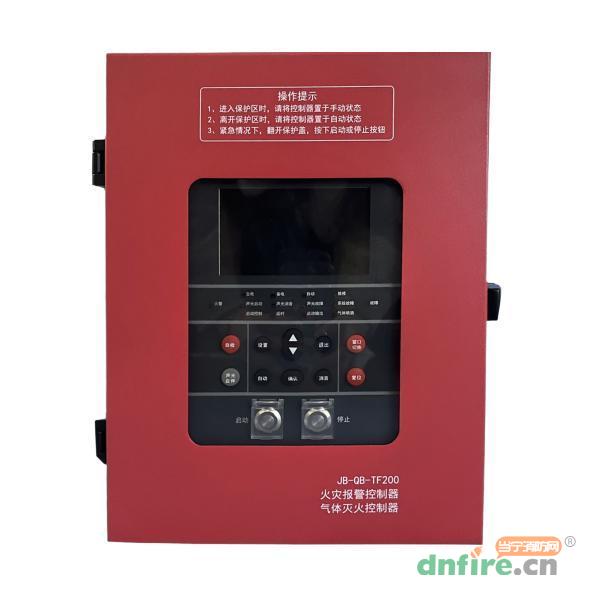

一、JB-QB-TF200气体灭火控制器概述

　　TF200火灾报警控制器气体灭火控制器是一款专为工业场所、装备内部火灾探测、气体灭火而设计具有火灾报警和气体灭火功能的控制器，满足当前GB4717-2005火灾报警控制器、GB16806-2006消防联动控制器（气体灭火部分），控制器抗干扰能力强，各项电磁兼容指标均超过国家标准GB4717所要求的一个等级。

　　本控制器包括1个报警回路，最多可以连接99个地址设备，包括感温探测器、感烟探测器、手动报警按钮、输入模块、输出模块、声光警报器等总线设备；具有丰富开放的第三方接口，可方便地与第3方系统连接，也可以通过协议转换模块与其他平台进行数据交互为系统智能化打下坚实的基础。整体而言，控制器结构简单、性能稳定、操作方便，应用灵活。

　　灭火形式多样灵活、可以通过控制面板的启动键直接启动，也可以报警联动启动控制输出，还可以通过现场的紧急启动按钮直接启动。

二、JB-QB-TF200气体灭火控制器功能介绍

　　1)控制器实时监视回路设备运行状态，当有火警信息事件发生时，发出声、光、文字信息，相应的火警继电器动作；

　　2)巡检总线上的探测器、输入输出模块的工作状态，对有故障的设备装置发出声光报警信号，并启动故障继电器输出；

　　3)可通过U盘导入联动关系ACT.txt文件，根据联动关系文件执行相应的联动程序，启动联动关系式中的输出模块动作，执行灭火程序；联动关系的输入条件支持“火警，启动，反馈，故障”等报警信息；

　　4)具有报警事件信息记录功能，记录掉电不丢失，支持自动连续累计；

　　5)历史记录数据可分类别进行查看，信息包含“火警、故障、启动、反馈、监管、气体部分（故障、启动、反馈）、其他信息（复位、开关机）”等，每类事件保存容量不小于1000条，总计不小于9000条；

　　6)具有液晶显示和键盘操作功能，可对控制器参数及功能进行操作；

　　7)具有回路设备登记保存巡检功能，可对单个设备进行地址编址操作；

　　8)具有USB导入程序升级功能及文件导入、导出功能；

　　9)面板启动/停止气体灭火及倒计时功能功能，

　　10)具有手/自状态切换功能；

　　11)具有声光启/停功能；

　　12)具有RS485端口或RJ45端口，可与上位机按规定的协议实时通讯；

　　13)具有CAN联网功能，也可单台独立运行使用；

　　14)具有中英文界面；

　　控制器具有中英文切换显示功能，可实时在线切换，以适应海内外广大用户。

　　15)具有主备电切换功能；

　　具有主备电切换功能已经备电充电功能。同时有相应的工作指示灯显示。主电运行时，主电运行指示灯亮，备电工作指示灯灭；备电供电时，备电工作指示灯亮，主电运行指示灯灭；备电接线断开时，备电指示灯灭。

　　16)控制器具有工作模式设置功能

　　控制器可以设置调试、运行模式可选以及具有重码检测功能开关。

　　17)控制器具有单点测试、自检功能

　　控制器具有单点测试功能，能实时读取到回路设备的PW状态值。控制器具有自检功能，按下自检按键，液晶刷屏、所有指示灯常亮、喇叭有自检语音提示。自检完成后，控制器恢复到当前的监视状态。

三、JB-QB-TF200气体灭火控制器技术参数

型号	JB-QB-TF200
名称	气体灭火控制器、火灾报警控制器
品牌	特菲尔
工作电压	AC220V（AC185～242V）
功率	≤30W
备用电池	24V 2.8AH备用蓄电池
24V输出容量	最大3A
用户界面	中文彩色液晶显示屏，分辨率为480×272
对外接口	1个USB
可扩展的对外接口	1路RS232、1路RS485、1路CAN、1路网络接口ETH，最多可同时扩展3个接口
单机容量	99点智能感温、感烟、复合探测器、智能输入输出模块
报警输出	具有2路火警继电器输出(常开触点：有火警发生时，继电器触点闭合)，触点容量30V 1A； 具有1路故障继电器输出(常闭触点：即系统故障时，继电器触点断开)，触点容量30V 1A。
事件记录	报警器可记录不少于1000条火警、故障、屏蔽、其它事件记录，所有记录可在控制器中方便查询
工作环境温度	-40℃～80℃
相对湿度	0～95%RH（无凝露）
外形尺寸	227mm×322mm×90mm

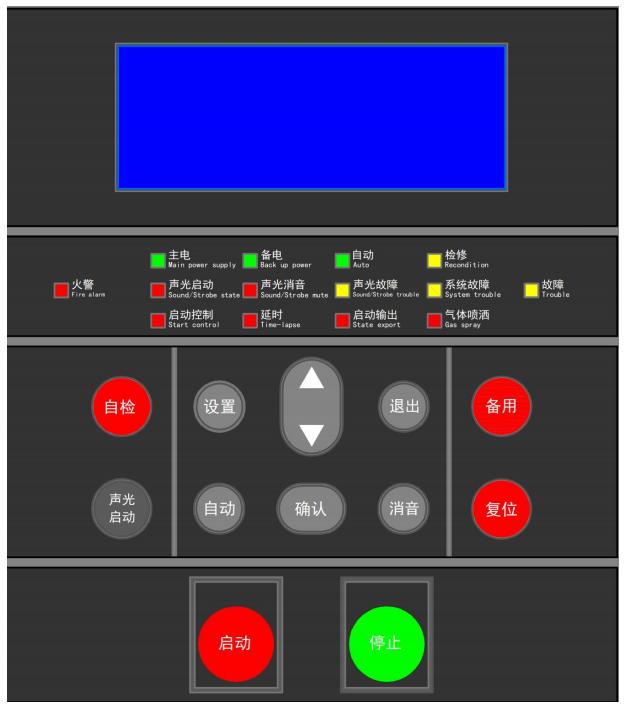

四、JB-QB-TF200气体灭火控制器面板展示

　　控制面板由人机交互由屏幕显示区、状态指示区、按键操作区组成。

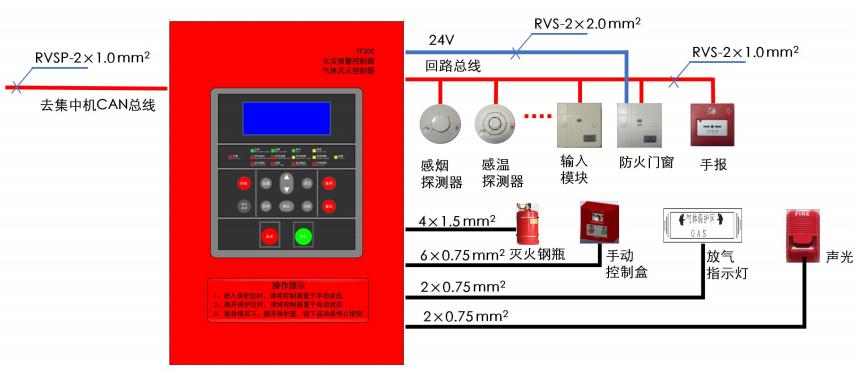

五、JB-QB-TF200气体灭火控制器系统图
