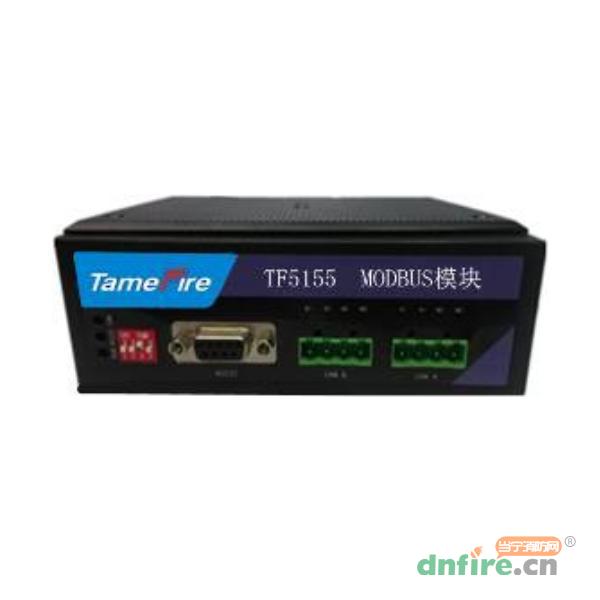

一、TF5155 MODBUS模块概述

　　TF5155 MODBUS模块为计算机的从设备，用于从火灾报警控制器的网卡取得火灾报警控制器的报警信息并存储，与计算机通讯遵循MODBUS协议，等待计算机查询报警信息的模块。

二、TF5155 MODBUS模块技术参数

型号	TF5155
名称	MODBUS模块
品牌	特菲尔
电源	DC20～28V
通讯端口	采用RS232通讯
通讯波特率	4800b/s
通讯协议	标准的MODBUS通讯协议
外形尺寸	138mm×120mm×46mm

三、TF5155 MODBUS模块工作模式及接线

　　其中拨动开关SW4位为本模块工作模式选择位。ON：总线模式；OFF：点对点模式。

　　总线模式：一个TF2000系统的网络总线上可接1个或多个TF5155模块，用以向第三方传输TF2000火警系统事件信息。

　　MODBUS模块挂接在TF2000的网络线上，通过CAN总线接收控制器的信息。使用本模块时，火灾报警控制器必须安装有网络卡TF510。该模式下模块接受发送CAN总线上所有信息；

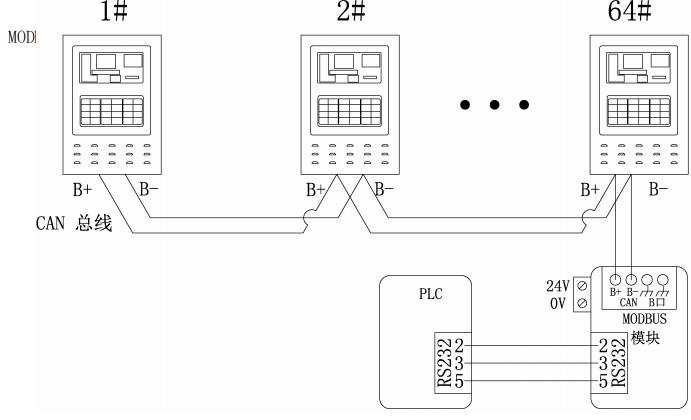

TF5155 总线模式接线

　　点对点模式：多台未联网的TF2000系统中，每台TF2000主机连接一个TF5155模块，然后通过3000-232/485转换模块(需另配)将所有的TF5155连接到第3方接口上，组成网络系统。

　　MODBUS模块在点对点工作模式下，一个MODBUS模块CAN总线上只能接一台火灾报警控制器（最多32台火灾报警控制器），多个MODBUS模块通过RS485连接至PLC。每个MODBUS模块地址即是火灾报警控制器主机号；

　　由点对点模式系统示意图可看出，每台MODBUS模块分配一个地址，地址就是火灾报警控制器机号。若网络断线，或地址错误将不会回授PLC任何信息。
