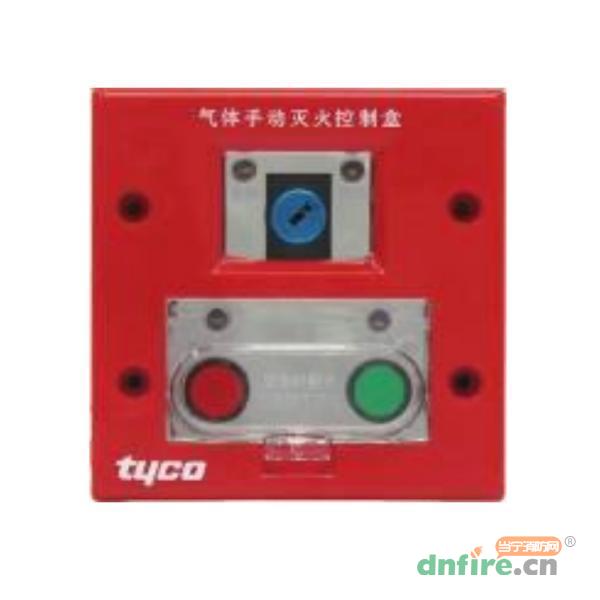

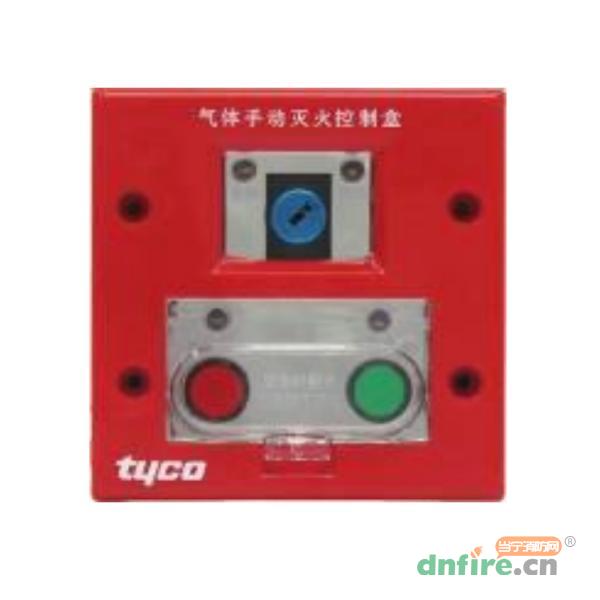

一、3000-2042D气体手动灭火控制盒概述

　　3000-2042D使用一次性的紧急启动、停止按钮玻璃保护盖，保护盖不可重复使用（出厂时附带一块备用保护盖，用于测试）。在一个灭火系统里，3000-2042D最多允许并联4只，为满足线路监视的要求，并联时要将所有的按钮串联起来接线，并保留最后一只控制盒的终端电阻，将其余控制盒的终端电阻（编号为R9、R8、R7）剪掉。

　　多个并联时需要将所有3000-2042D的“手动灯”、“自动灯”端口连接在一起，并将“自动灯”端口连接在气体灭火控制器的手/自动状态输出端口上，以指示系统的气体灭火控制器的手/自动工作状态。当手动转换开关置于手动状态时，气体灭火控制器上自动“失效”，该控制器处于手动状态。

　　警告：系统气体释放指示灯点亮后表明灭火系统已经开始释放灭火气体，此时“紧急停止”按钮无法停止灭火系统释放灭火气体。

二、3000-2042D气体手动灭火控制盒技术参数

型号	3000-2042D
名称	气体手动灭火控制盒
品牌	泰科
工作电压	15至32VDC
环境温度	-10℃至55℃
环境湿度	5%至95%RH，无凝水
外形尺寸	114mm×114mm×40mm

三、3000-2042D气体手动灭火控制盒接线说明

端子号	端子名称	接线说明
1、2	0V、24V	接气体灭火控制器24V端口的“-”和“+”
3、4	急启	接气体灭火控制器紧急启动端口，按下按钮后“急启”灯亮，常开无锁触点
5、6	急停	接气体灭火控制器紧急停止端口，按下按钮后“急停”灯亮，常开无锁触点
7、8	手动	接气体灭火控制器手动控制端
9	手动灯	如有多个按钮并联时，需将“手动灯”接线端连接到一起，单只时不需要接线
10	自动灯	如有多个按钮并联时，需将“自动灯”接线端连接到一起后连接到气体灭火控
