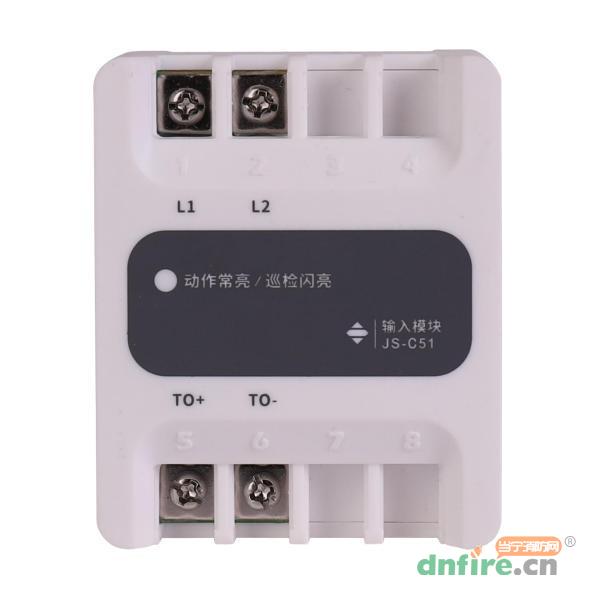

一、JS-C51型输入模块概述
JS-C51型输入模块为一体化模块，与C系列控制器配套使用，并根据现场需要可监视无源常开或常闭状态信号设备，如水流指示器、压力开关等。这些设备动作后，输出的动作信号由JS-C51模块通过信号总线传送给控制器，产生报警。
二、JS-C51型输入模块功能特点
无极性二线制
电子编码器编码
输入具有检线功能
可以接入各种无源常开开关量设备(如水流指示器、压力开关等)
巡检状态工作指示灯约12秒闪烁一次，动作状态指示灯常亮
三、JS-C51型输入模块技术参数
| 型号 |
JS-C51 |
| 名称 |
输入模块 |
| 品牌 |
三江 |
| 工作方式 |
无极性二线制 |
| 静态电流 |
＜0.5mA |
| 动作电流 |
＜2mA |
| 终端电阻 |
47KΩ电阻 |
| 编码方式 |
通过编码器可现场编码，地址编码1～324任选 |
| 工作指示 |
巡检状态指示灯约12秒闪烁一次；动作状态指示灯常亮 |
| 使用环境温度 |
-10℃～+50℃ |
| 相对湿度 |
≤95%（40℃±2℃无凝露） |
| 重量 |
约45g |
| 外形尺寸 |
(长×宽×高)67mm×55mm×33mm |
| 执行标准 |
GB 16806-2006 |
四、JS-C51型输入模块工作模式设置
模块的工作模式可根据现场不同的应用场景通过编码器进行设置，工作模式设置时，需将编码器编码端与L1、L2一一对应连接(不分极性)，编码器切换至“模块设置”模式，然后输入下表中相对应的工作模式代码，再按“OK”键进行模式设置。
| 输入模式 |
模式代码 |
外加负载电阻 |
| 输入常开检线---标准模式 |
01 |
输入端加 1 个 47kΩ电阻 |
| 输入常闭检线---标准模式 |
02 |
输入端加 1 个 47kΩ电阻 |
| 输入常开检线---(产测模式) |
03（出厂默认） |
无 |
| 输入常闭检线---(产测模式) |
04 |
输入端加 1 个 47kΩ电阻 |
五、JS-C51型输入模块接线说明

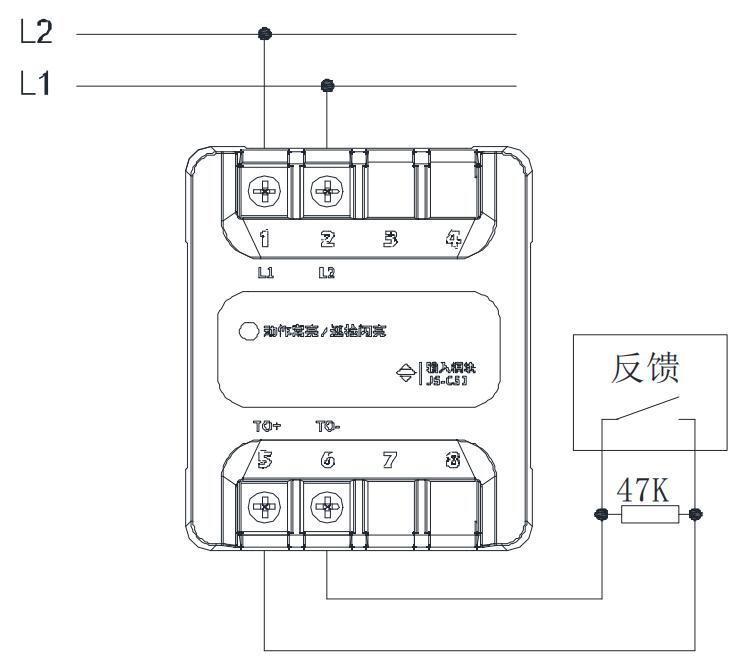

监视无源闭合应答的现场设备时，输入端应设置为“常开检线”，模块输入线末端（远离模块端）必需并联一个47kΩ的终端电阻，接线方法如图所示。

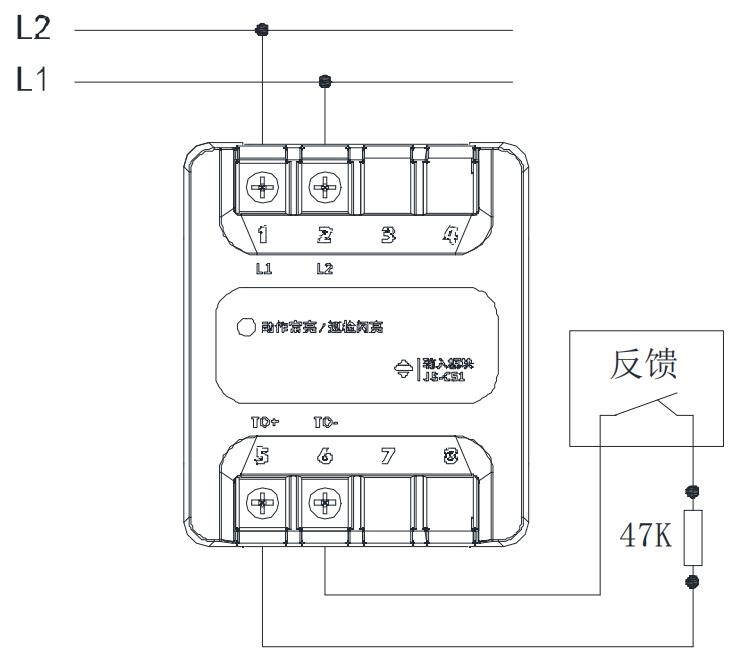

监视无源断开应答的现场设备时，输入端应设置为“常闭检线”，模块输入线末端（远离模块端）必需串联一个47kΩ的终端电阻，接线方法如图所示。
