一、TS-PD-6502A应急照明配电箱产品概述

　　泰和安TS-PD-6502A应急照明配电箱，在应急照明和疏散指示系统中为自带电源型消防应急灯具供电的供配电装置，当发生火灾时，通过人为或者自动使配电箱进入应急状态，可广泛应用于学校、商场、工厂、医院、宾馆、办公楼、住宅区等人员密集的场所。

二、TS-PD-6502A应急照明配电箱产品特点

　　实时监测配电箱主电、通讯、应急、故障等工作状态；

　　接收控制器的控制命令，并向灯具下发控制命令；

　　向控制器实时传输自身及灯具的状态信息；

　　最多支持8个回路输出；

　　每个回路都具有独立的输出短路保护。

三、TS-PD-6502A应急照明配电箱技术参数

型号	TS-PD-6502A
名称	应急照明配电箱
品牌	泰和安
额定电源电压	AC220V（AC187V～AC242V）
额定工作频率	50Hz
输出电压	DC36V
输出功率	1000W
回路数	8 个回路，每回路能接 60 个前端设备
回路地址详情	1 回路地址：1～60；2 回路地址：61～120； 3 回路地址：121～180；4 回路地址 181～240； 5 回路地址：1～60；6 回路地址：61～120； 7 回路地址：121～180；8 回路地址 181～240
应急切换时间	＜5s
运行环境	温度 0℃～+55℃；相对湿度≤95%RH
防护等级	IP43
外观尺寸	(L)340mm×(W)100mm×(H)410mm

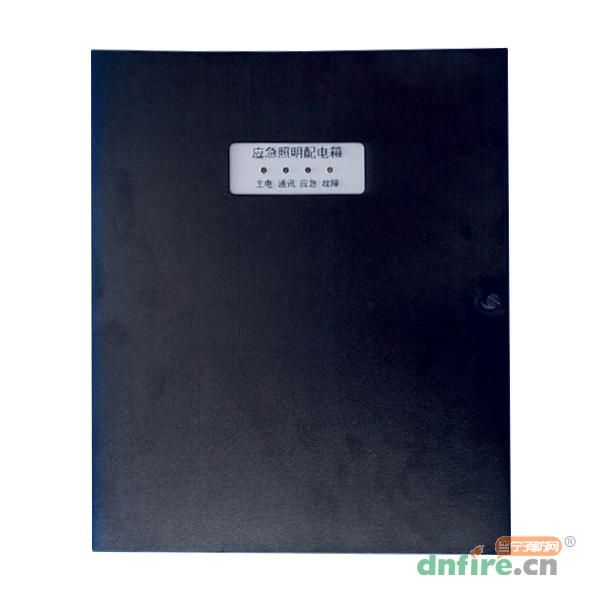

四、TS-PD-6502A应急照明配电箱外形

　　该配电箱整体结构采用模块化设计，各个工作单元之间相互独立，使生产、安装、维护更加简洁方便。

　　外观尺寸特征如下图所示：

五、TS-PD-6502A应急照明配电箱安装说明

　　1.内部结构及安装尺寸如下图所示：

　　安装方式采用壁挂式安装。

　　采用壁挂式安装时，先用膨胀螺钉将安装支架固定牢固，再将整个机箱安装在支架上。

　　2.内部接线示意图如下图所示：

　　1）电源输入、通讯、应急相关接线：

　　①L、N：交流220V电源输入接口，L为火线，N为零线；

　　②H、L：CAN接口，与应急照明控制器联网；

　　说明：作为终端时，需在CAN口H与L之间跨接一个120欧姆的终端电阻。

　　③YJ-、YJ+：应急干结点信号输入（输入短路信号时进入应急状态）。

　　2）回路输出接线：

　　如图所示，共有8组回路输出接线端子（D1+、D1-～D8+、D8-）。

　　3.布线要求：

　　1）CAN线采用截面积≥1.0 mm²的阻燃双绞线；

　　2）总线采用｛NH-RVS-2×2.5mm²｝，使用其他敷设方式时，总线改为带屏蔽双绞线；

　　3）布线时应穿金属管（线槽）或阻燃PVC管敷设。
