一、SJ-DYX-1007电源箱概述

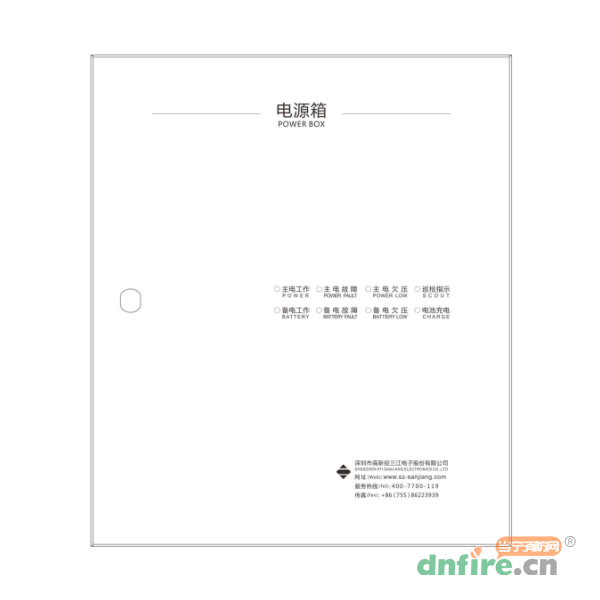

　　SJ-DYX-1007电源箱为消防控制系统提供24V直流电源。电源箱可以通过9000消防总线与火灾报警控制器通讯，可将电源箱的当前状态上传到火灾报警控制器，也可以接收并执行来自火灾报警控制器的控制命令。电源箱面板上有8个发光二极管指示电源箱当前状态，电源箱内部可以放置一对7AH/12V蓄电池。

二、SJ-DYX-1007电源箱特点

　　后级输出定义：电源控制电路检测到交流输入在合理范围内（175VAC～265VAC），或交流输入不在合理范围内但电池电压大于19V，则判定为满足后级供电的需求，此时+24V才有输出；

　　交流输入正常（187±1VAC～265VAC），电池电压在17V～27.6V的合理范围内：给出后级输出；

　　交流输入欠压（135VAC～187±1VAC），电池电压在17V～27.6V的合理范围内：给出后级输出，面板上主电欠压指示灯亮，火灾报警系统报此电源箱主电故障；

　　交流输入正常，电池电压小于17V：给出后级输出，电池停止充电，面板上备电故障灯亮，火灾报警系统报此电源箱备电故障；

　　交流输入欠压，电池电压小于17V：给出后级输出，电池停止充电，面板上主电欠压指示灯和备电故障灯亮，火灾报警系统报此电源箱主电和备电故障；

　　交流输入丢失，电池电压高于21.5V：给出后级输出，面板上主电故障灯亮，火灾报警系统报此电源箱主电故障；

　　交流输入丢失，电池电压大于19V小于21.5V：给出后级输出，面板上主电故障灯和备电欠压指示灯亮，火灾报警系统报此电源箱主电和备电故障；

　　电池独立供电，电池电压小于19V：后级保护性断电，电源箱面板上主电、备电故障报警取消。

　　断电后电池耗电电流为0，最大限度的保护电池不至于过放电而损坏；这种情况下，电源箱仍会通过总线给控制器发送主电和备电故障的信息，火灾报警系统将报此电源箱主电和备电故障。

三、SJ-DYX-1007电源箱参数

输入特性	1)交流输入：AC 220V单相 2)总线输入：无极性两总线连接
直流输出特性	1)额定电压：DC27.6±0.3V 2)额定电流：10A
备电输出	依赖于当前的电池电压，低于19V时关断
总线工作电流	≤300μA
编码方式	电子编码方式，每个电源箱占一个总线编码地址，编码范围可在1~324之间任意设定
使用环境	温度：-10℃～+50℃ 相对湿度：≤95%（40℃±2℃无凝露）
外型尺寸	420mm×360mm×115mm
可管理的最大备电容量	四对7Ah/12V蓄电池（电源箱内部只可以放置一对）

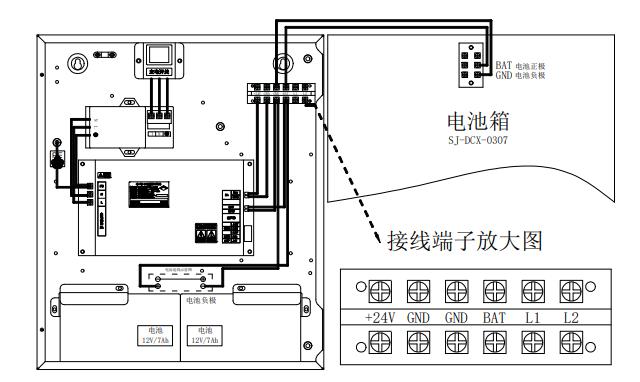

四、SJ-DYX-1007电源箱外形尺寸图及安装接线
