一、SJ-DYX-2007电源箱概述

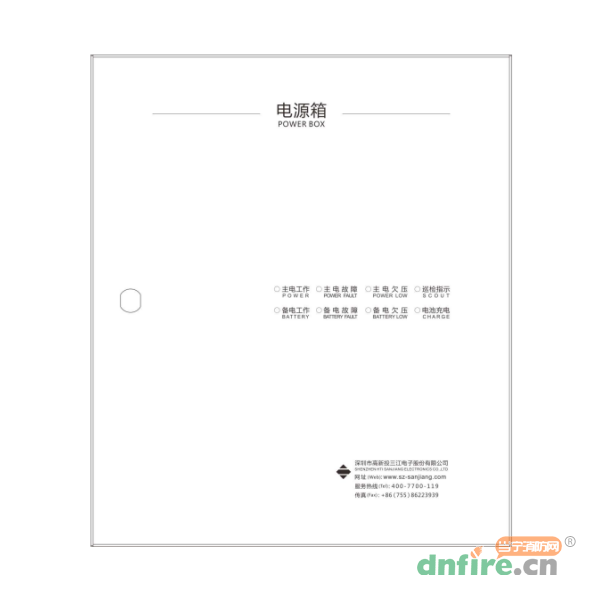

　　SJ-DYX-2007电源箱为消防控制系统提供DC24V直流电源。电源箱可以通过9000消防总线与火灾报警控制器通讯，可将电源箱的当前状态上传到火灾报警控制器，也可以接收来自火灾报警控制器的控制命令。电源箱面板上有8个发光二极管指示电源箱当前状态。

二、SJ-DYX-2007电源箱功能特点

　　1.后级输出定义：电源控制电路检测到交流输入在合理范围内（175V AC～265V AC），或交流输入不在合理范围内但电池电压大于22±0.3V，则判定为满足后级供电的需求，此时+24V才有输出；

　　2.交流输入正常（187±2V AC～265V AC），备电关闭，或者备电电压低于18V±0.3V，由主电对后级输出+24V，停止对电池充电，火灾报警系统报此电源箱备电故障；

　　3.交流输入正常（187±2V AC～265V AC），备电打开，由主电对后级输出+24V、对电池充电。

　　4.交流输入欠压（135V AC～187±2V AC），备电打开，电池电压在21.5±0.3V～27.6±0.3V的合理范围内：备电给出后级输出，面板上主电欠压、主电故障、备电工作指示灯均点亮，当备电小于21.5±0.3V后，备电欠压指示灯点亮，对后级+24V仍有输出，当备电电压低于20.5±0.3V后备电故障指示灯点亮，对后级+24V输出截止。

　　5.交流输入欠压（135V AC～187±2V AC），备电关闭，后级输出截止，电池停止充电，面板上主电欠压、主电故障指示灯和备电故障灯亮，火灾报警系统报此电源箱主电和备电故障。

　　6.交流输入丢失，电池电压高于21.5±0.3V：备电给出后级输出，面板上主电故障灯亮，火灾报警系统报此电源箱主电故障，电池电压在20.5±0.3V～21.5±0.3V之间，备电欠压指示灯点亮；

　　7.交流输入丢失，电池电压大于20±0.3V小于20.5±0.3V：后级输出截止，面板上主电故障灯和备电欠压、备电故障指示灯亮，火灾报警系统报此电源箱主电和备电故障；

　　8.交流输入丢失，电池电压小于20±0.3V，后级保护性系统断电，断电后电池耗电电流为0mA，最大限度的保护电池不至于过放电而损坏；电源箱仍会通过总线给控制器发送主电和备电故障的信息，火灾报警系统将报此电源箱主电和备电故障。

　　9.备电打开状态，且主电正常，备电电压Vbat小于22V±0.5V，最大充电电流不应大于400mA，PCB充电指示灯慢闪（每秒切换一次状态）；备电电压Vbat大于22V±0.5V，小于27.5V±0.5V，最大充电电流不应大于2.1A，PCB充电指示灯快闪（每250ms切换一次状态）；当备电电压Vbat大于27.5±0.5V后，充电19分钟停充1分钟，当停充1分钟后电池电压采样值大于27V±0.5V后，切换至浮充状态，浮充电压27V±0.3V，浮充最大电流不应超过400mA，PCB充电指示灯熄灭，面板充电指示灯熄灭。

　　10.其中在整个充电周期内，包含浮充，均采用脉冲充电方式，周期10秒，占空比80%。

　　11.单个充电模式下充电时长超过48小时未进行模式切换，会认为电池组故障，自动切入浮充模式。

三、SJ-DYX-2007电源箱技术参数

输入特性	1)交流输入：AC 220V单相 2)总线输入：无极性两总线连接
直流输出特性	1)额定电压：DC27.6±0.3V 2)额定电流：20A
备电输出	依赖于当前的电池电压，低于 20.5±0.3V 时关断输出，低于 20±0.3V 系统掉电
总线工作电流	≤300μA
编码方式	电子编码方式，每个电源箱占一个总线编码地址，编码范围可在1~324之间任意设定
使用环境	温度：-10℃～+50℃ 相对湿度：≤95%（40℃±2℃无凝露）
外型尺寸	420mm×360mm×115mm
备电	电源箱内部可以放置一对 7AH/12V 蓄电池，另外可以外接最多三对 7AH/12V 蓄电池
