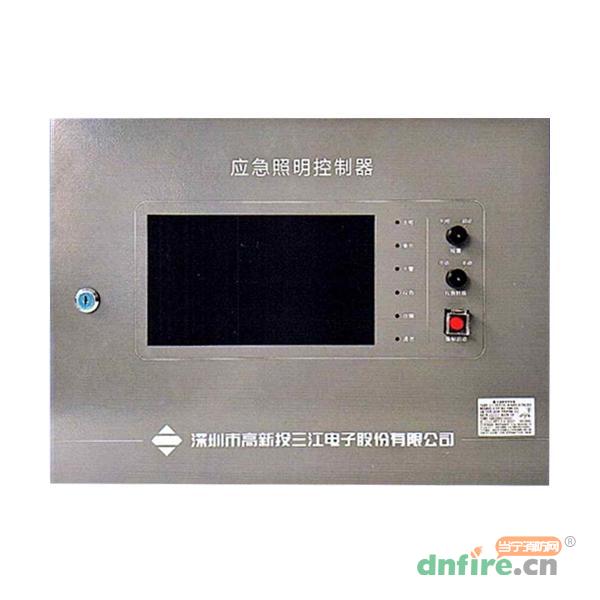

一、 SJ-C-30W/B7100C应急照明控制器产品概述

　　SJ-C-30W/B7100C应急照明控制器整合了火灾报警控制、应急照明设备管理、疏散指示预案的系统平台，与应急照明集中电源、消防应急灯具共同组建成集中控制型应急照明和疏散指示系统。

　　SJ-C-30W/B7100C控制器能够对系统内的所有设备进⾏集中管理，显示系统中各设备的运⾏状态，并能对设备进⾏控制，根据火灾报警信息，利用我司研发的智能疏散算法，自动生成动态疏散预案，控制消防应急灯具点亮、闪烁或熄灭指示最优的逃生路线，人员根据灯具疏散指示方向，能够远离火警源到达最近的安全出口。

　　本产品适用高档写字楼、住宅小区、各类商场、体育馆、展览馆、酒店等场所。

二、 SJ-C-30W/B7100C应急照明控制器产品特点

　　采用NXP新一代i.MX6工业级处理器平台，具有出色的3D图形处理性能，界面用⼾体验佳；

　　采用10.1英寸工业级红外感应触摸屏，操作灵活方便；

　　基于安卓系统开发的简单友好的人机交互界面；

　　以建筑物平面图作为背景显示，直观显示终端所处的位置及运⾏状态；

　　支持导入DXF格式建筑平面图，采用⽮量图描述形式，可多倍放大；

　　在⽮量图上可以直观查看灯具和探测器的工作状态；

　　自动定位首火警，自动规划疏散路径；

　　支持自动编址，可以快速高效地对回路中携带有UID的终端灯具进⾏编址。

　　系统运⾏历史记录及查询功能，存储记录（火警、应急、故障、操作）分别支持保存50万条；

　　提供多种与火灾报警控制器的连接端口，便于接收火警信息；

　　大容量8G程序存储，2G运⾏内存；

　　系统定期自动进⾏自检、月检、年检：

　　日常巡检：系统在正常运⾏时，对终端设备进⾏实时巡检，当终端设备出现故障时，系统会报出终端设备的故障类型、故障地址及发生故障的时间；

　　月检：系统启动48小时后，每隔30天向所有智能终端发送月检消息，智能终端接收到月检消息后，进入应急状态，持续60s，月检结束后，主机对月检结果进⾏记录，如果月检不成功，系统会提醒故障情况及设备位置；

　　年检：系统持续主电工作每隔一年，向所有智能终端发送年检消息，智能终端接收到年检消息后，进入应急状态并持续100min，然后再切换到主电工作。年检结束后，主机对年检结果进⾏记录，如果年检不成功，系统会提醒用⼾那台设备出现问题；

　　超低功耗设计；

　　本产品的防护等级为IP33，可以安装在消控室、电井等室内绝大部分区域；

　　采用壁挂安装方式。

三、 SJ-C-30W/B7100C应急照明控制器技术参数

型号	SJ-C-30W/B7100C
名称	应急照明控制器
品牌	三江
工作电压	AC 220V/ 50Hz (85%-110%)
额定功率	30W
备用电源	两节 7Ah/12V 免维护铅酸蓄电池
应急时间	≥180 分钟
外形尺寸	490×104×355(mm)
防护等级	IP33
使用环境	环境温度 0℃~+55℃，相对湿度≤95%（40℃±2℃无凝露）

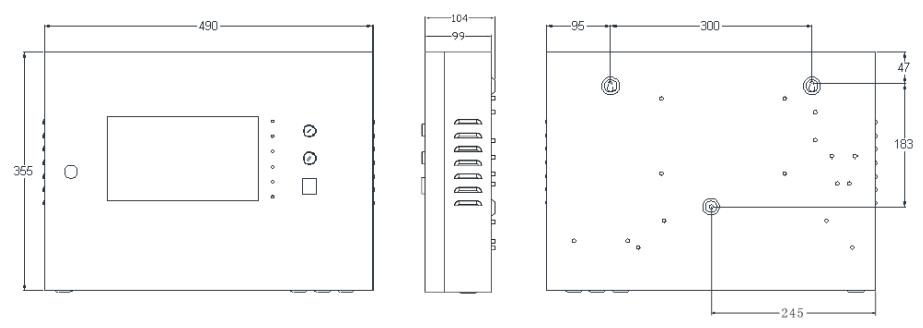

四、 SJ-C-30W/B7100C应急照明控制器外形尺寸

　　整机外观及结构尺寸如下图所示。（单位：mm）

五、系统接线图

　　下图为消防应急照明和疏散指示系统中集中控制型的系统设备接线示意图，主要包含以下组成部件：

　　火灾报警控制器

　　火灾报警控制器接收火警检测探头的信号，当有火警发生时，向应急照明控制器发送火警信息。

　　应急照明控制器

　　应急照明控制器管理应急照明集中电源、消防应急灯具等设备的信息，在相应列表中显示信息内容。

　　应急照明集中电源

　　消防应急灯具与应急照明集中电源内驱控板连接端口相连。每个驱控板设置两个输出回路，为无极性二总线连接方式。二总线既向消防应急灯具提供正常工作所需要电源，又与消防应急灯具进⾏通信。

　　消防应急灯具

　　为人员疏散、消防作业提供照明和标志的各类灯具，包括消防应急照明灯具和消防应急标志灯具。
