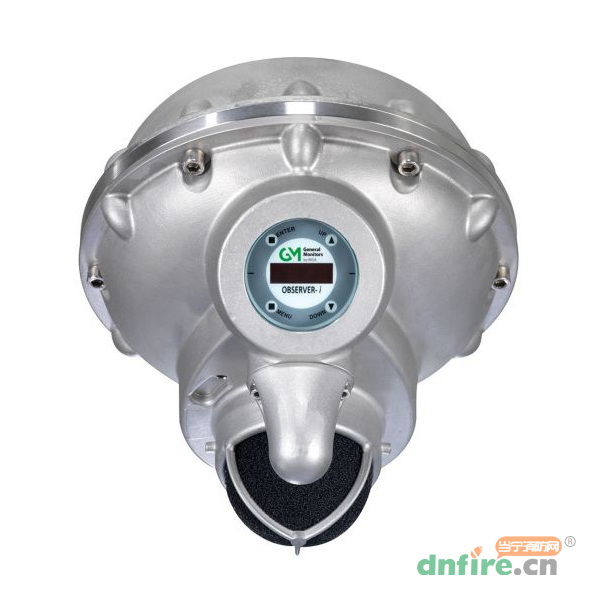

一、Observer®i超声波气体泄漏检测仪概述

　　此高精度声学检测仪使用Gassonic超声波技术，即时检测带压气体泄漏。即使在传统气体检测方法不适用或者依赖于通风时，此检测仪仍可工作。它采用的人工神经网络(ANN)技术可将真正的气体泄漏与误报源区分开来，不需要任何的现场培训。Observer-i UGLD提供了长达28米的检测范围，减少了所需的检测仪数量。它非常适用于复杂的户外管道系统。

二、Observer®i超声波气体泄漏检测仪功能特点

　　利用Gassonic技术，即时检测带压气体泄漏；

　　ANN技术可将从背景噪音中区分真正的气体泄漏声，抑制假报警源；

　　不需要现场培训，在安装后可全面运行；

　　可检测2 Bar（29磅/平方英寸）压力，以实现微量泄漏的快速检测；

　　Senssonic™自检技术可使其全面无故障运行；

　　无故障维护、单人检查和校准。

三、Observer®i 超声波气体泄漏检测仪技术参数

探测器类型背景噪声	超声波(声学)气体泄漏检测仪
输入功率	15 - 36VDC,最大250毫安；24VDC,170毫安额定
拒绝方法	人工神经网络(ANN)
继电器额定值 (可选)	8A,250VAC
气体泄漏识别方法	人工神经网络(ANN)
电流输出 (宿或者源)	状态指示: 0毫安:启动,无电源；1毫安:脉冲声学错误；3毫安:装置抑制； 经典模式:4 - 20毫安, 40 - 120dB(u)； ANN模式:4 - 12安, 40 - 120dB(u), 16毫安警告,20毫安报警
最小声学检测频率 (人工神经网络模式)	12kHz
最小检测限制	40dB(u)
最小压力要求	2 BAR(29psi)
精度	±3dB
自检	每15分钟执行一次
EMC/RFI	EMC指令2004/108/EC EN61000 - 6 - 2、EN61000 - 6 - 4
响应时间	<1秒(声音速度)
串行数字通信	HART、Modbus
检测器范围(参考Methane)	增强模式(人工神经网络) (0.1千克/秒): FQHI:17米(56尺),59dB人工神经网络的灵敏度级别(默认) 超高到中背景噪音 FQLO:28米(92英尺),54dB人工神经网络的灵敏度级别(默认) 中到低背景噪音 经典模式(0.1千克/秒): 7米(23英尺),84dB触发级别(超高) 12米(39英尺),74dBT.L..(高) 18米(59英尺),64dBT.L.(中) 24米(79英尺),54dBT.L.(低)
电缆要求	Observeri与电源之间的最大电缆长度,24VDC(20 ohm) 2.08 mm2 (14AWG)-1,809米(5,928英尺)
运行温度范围	-40℃到60℃(-40°F到140°F)
运行湿度范围	0 - 95%相对湿度,无冷凝
批准等级	ATEX/IECEx : Ex db ia 1IB + H2 Gb T6、Ex tb IIIC T85℃ Db (环境温度=-40℃到+60℃) CSA : Ex db ia IIB + H2 Gb T6、Ex tb IIIC T85℃ Db FM/CSA:I类,1、2区、B、C、D组;II类, 1、2区、E、F、G组:III类T5 (环境温度=-40℃到+60℃)
尺寸	203x203x201毫米 (7.99x7.99x7.91英寸)
重量	7.5千克(16.6磅)
导管入口	%"NPT或M20x1.5
认证	ATEX、CSA、FM、IECEX、CE,HART6.0注册,FM认证,符合IEC61508(SIL3)标准
安装孔	2个安装螺钉-M8x19最大
入口保护	IP66/类型4X
辅件	1701测试和校准装置, SB100快速测试工具
质保	2年
设备驱动	DDL、DTM可从generalmonitors.com获取
标准配置	OBSERVERi - 1 - 1 - 1 - 1 - 1 - 1

四、Observer®i 超声波气体泄漏检测仪安装说明

　　两个距离为88毫米的M8不锈钢螺栓（未提供）连接到检测仪的顶部，用于将Observer i固定到其运行位置。这些螺栓可以最多超出检测仪顶部14毫米。检测仪可以使用安装支架80601-1安装到独立式杆或墙上。这个支架是一个可选辅件，随同提供两个M8安装U型螺栓，螺栓可以安装到最大尺寸为63毫米的柱子上。可以将检测仪直接安装到非振动结构梁或电缆桥架上。麦克风应该朝下，如果有必要，倾斜探测器，倾斜角度不应超过45°。在将检测仪安装到一个半米的固体结构中时，如一堵墙或一个大容器中，声学测试声源应位于该结构的对侧。声源应尽可能指向自由空间。
