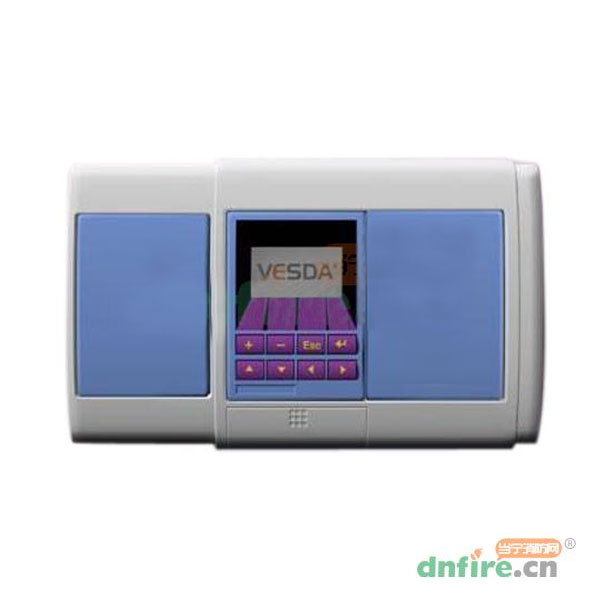

VLS-210四管四区空气采样烟雾探测器(7继电器版本+编程器)

　　区别：不同于其他型号的是此款探测器面板带编程器，内置7继电器。

一、VLS-210四管四区空气采样烟雾探测器概述

　　VLS-210扫描型探测器（LaserSCANNER）与标准的激光探测器（LaserPLUS）很相似，但包括进气歧管中的阀动机构和软件，以此控制威士达四个区段（管道）的气流。这一配置能使一个单一的威士达区域，分为四个不同的区段，比如，区分一个房间中的不同空间。

二、VLS-210四管四区空气采样烟雾探测器工作原理

　　本扫描型探测器从正在使用的各个区段中抽取空气，如果延误水平达到自适应扫描阀值，扫描型探测器就会很快地扫描每个管道，确认那个管道带有烟雾。如果不只一个管道带有烟雾，烟雾浓度最高的一个区段将被作为第一警报区段。

　　一旦完成快速扫描，并确认第一警报区段，扫描型探测器就会继续密切注视其余及所有的四个区段（管道），监测火势，对区域进行全面保护。

　　每个区域的警报都分为四个层次（预警、行动、火警1和火警2），每个警报层面的敏感性都可以设定，以确保每个区段都能运用最佳警报阀值。

三、VESDA LED编程器介绍

 　　编程器可以直接登录VESDA烟雾探测系统中的各种VESDAnet设备。它可以对探测器，显示器及接口等进行设置并报告其状态，因此，在对VESDA网络进行安装，调试和维护时就需要使用编程器。利用便捷的界面菜单，可以简单，方便地操作VESDAnet网络的各种特性。

　　可以提供手持编程器设备（包括DB15串行电缆），也可以将编程模块安装在VESDAVLP或VESDAVLS探测器上，或者安装在远程安装盒或19英寸机架上。

　　用户可以使用两排大的按钮进行登录，并通过树状菜单进行功能操作，发出各种指令，进行参数设定等。上面的一排按钮称为“软键”（功能键），提供与所示屏幕相对应的各种编程选项。

　　可以通过编程器登录某些参数，包括设备状态报告，指定区域代码和名称，进行气流标定，设定报警阈值（白天，夜间，周末），启动自学习功能，查看接线顺序，进行继电器测试及事件记录查询等。

　　最多可指定14个“用户”级或“管理员”级用户，每个用户都有一个4位数的个人身份识别号码（PIN码），还可以有1个“代理商”级用户，他能够使用由密码保护的三级登录中的一个登录VESDAnet系统。

　　•“用户”（USR）只能查看参数，状态和报警，并可对系统进行复位操作。

　　•“管理员”（ADM）可以登录大多数指令并可进行参数的编程。

　　•“代理商”（DST）是最高级别的用户，可以不受任何限制地登录系统中的所有指令和参数。

　　•如果PIN码丢失，可以从VESDA代理商那里获取一次性登录码，以解燃眉之急。

　　在持续10分钟未进行任何操作时，编程器会自动离线。在离线前1分钟和15秒时，编程器会发出嘟嘟的声响提示用户。用户可以随便按动某个按钮取消自动离线程序。

四、VLS-210四管四区空气采样烟雾探测器功能特点介绍

　　单个管道标识（分区显示报警）

　　自适应扫描阀值

　　灵敏度范围广

　　以激光为基础的烟雾监测

　　威士达网通讯

　　每个区段有四个警报层

　　高效率的吸气泵

　　双阶段式的空气过滤器

　　空气过滤器易于替换

　　7个可编程继电器选择

　　自动学习功能

　　时间登录

　　凹面安装

五、VLS-210四管四区空气采样烟雾探测器规格

供电电压	18–30VDC
功耗	24VDC
尺寸（长宽高）	350mmx225mmx125mm
重量	4.0kg
IP等级	IP30
运行条件	探测器环境：0°C至39°C
	采样空气：-20°至60°C
	湿度：10%至95%RH，无冷凝
采样管网	采样管总长：200m(650ft)
采样管设计模型软件	ASPIRE2™
采样管尺寸	外径25mm(1in)
	内径15至21mm(9/16in至7/8in)
覆盖区域	随地方技术规范与标准可高达2000平方米
可编程继电器	7个继电器，触点额定功率2A@30VDCNO/NC
报警灵敏度范围	0.005%至20%obs/m(0.0015至6.25%obs/ft)
报警阈值设置范围	Alert（警告）：0.005至1.990%obs/m
	tion（行动）：0.010至1.995%obs/m
	Fire1（火警1）：0.015至2.00%obs/m
	Fire2（火警2）：0.020至20.00%obs/m
事件记录	以先入先出为原则，最多可存储18,000条事件
自动扫描阀值设定	检测自动选择相应的扫描阀值

 六、附件VESDA VLS系列各机型配置表

	VLS-600	VLS-200	VLS-204	VLS-210	VLS-214	VLS-700	VLS-300	VLS-310	VLS-304	VLS-314
LED状态指示灯	◎	×	×	×	×	◎	×	×	×	×
LCD编程器	×	×	×	◎	◎	×	×	◎	×	◎
扫描型显示器	×	×	◎	×	◎	×	×	×	◎	◎
7个可编程继电器	◎	◎	◎	◎	◎	×	×	×	×	×
12个可编程继电器	×	×	×	×	×	◎	◎	◎	◎	◎
注：◎代表该机型配置相应配件，×代表该机型不配置相应配件



1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	VLS-210
[名称]	吸气式感烟火灾探测器
[别名]	VLS-210四管四区空气采样烟雾探测器 极早期空气采样
[品牌]	威士达
[进气口数量]	四管
[分区]	四区
[分区类型]	扫描型分区
[单管最长]	100 m
[总管最长]	200 m
[采样管规格]	外径 25 mm
[保护面积]	2000m²
[烟雾灵敏度]	0.005% 至 20% obs/m
[报警级别]	4级报警：Alert（警告)，Action（行动)，Fire 1（火警1） 和 Fire 2（火警2）
[报警地址点]	4
[显示器]	否
[内置编程功能]	是
[指示灯]	LCD，LED和指示灯
[探测腔]	1
[通讯接口]	/
[联网台数]	250
[发光元件]	激光
[事件记录]	最多可存储18,000条事件
[工作电压]	18 至 30 VDC
[工作电流]	吸气泵转速3000rpm:240mA（正常），260mA（报警）
[功耗]	吸气泵转速3000rpm:5.8W（正常），6.24W（报警）
[环境温度]	测试达到：-10°C 至 55°C 探测器环境：0°C 至 39°C (建议值) 采样空气：-20° 至 60°C
[环境湿度]	10% 至 95% RH，无冷凝
[外壳材质]	塑料
[防护等级]	IP30
[重量]	4kg
[尺寸]	350 mm x 225 mm x 125 mm
