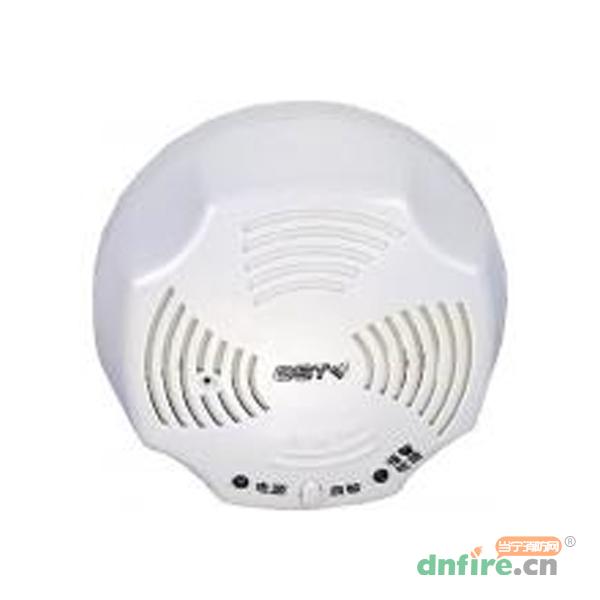

一、GST-BT001F独立式可燃气体探测器特点：
GST-BT001F测量范围为0～100％LEL的独立式可燃气体探测器用于检测可燃气体的泄漏，采用半导体气敏元件，工作稳定，使用寿命长，安装简单。用于检测可燃气体的泄漏，可以检测天然气(T)，适用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控。探测器与海湾生产的DY-KR01可燃气体探测器电源转换模块配套使用时，可实现220V独立供电。
| 型号 |
GST-BT001F |
| 工作电压 |
DC24V允许范围DC12V～DC28V |
| 功耗 |
正常监视≤0.5W
报警状态≤3W |
| 输出容量及控制方式 |
有源触点：适用于DC12V单向直流脉冲电磁阀，电磁阀驱动能力：1000μF电容放电
无源触点：无源常开触点，容量24V/1A，可方便的控制联动设备，严禁直接驱动AC220V设备 |
| 报警浓度 |
天然气（BT）3000×10-6(6%LEL) |
| 指示灯 |
电源指示灯：绿色；预热状态，电源指示灯闪亮；正常监视状态，绿灯常亮
报警、故障指示灯：为双色指示灯，报警状态为红色，故障状态为黄色 |
| 传感器使用寿命 |
5年 |
| 使用环境 |
温度：-10℃～+50℃
相对湿度≤95%，不结露 |
| 外形尺寸 |
直径：108mm，高：55mm |
三、GST-BT001F独立式可燃气体探测器结构特征、安装与布线
GST-BT001F独立式可燃气体探测器由两部分构成：探测器及底座，示意图如图1所示。
图1 GST-BT001F独立式可燃气体探测器及底座示意图
其中：
D1、D2：电源线，无极性；
K1、K2：常开无源触点，在报警时触点闭合；
V+、V-：接管道电磁阀，探测器连续报警3s~7s后，V+、V-之间输出一个正向12V脉冲。
布线要求：电源线D1、D2应选用截面积≥2.5mm2的BV型线；有源外控线V+、V-，无源外控线K1、K2可选用截面积≥1.0mm2的RVS型阻燃铜芯线。
安装与接线：
首先将探测器底座固定在86H50预埋盒上，然后根据接线端子说明，将引线固定到底座上，再将探测器安装到底座上，其安装示意图如图2所示。

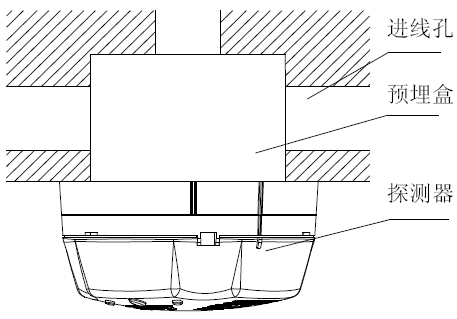

图2 GST-BT001F探测器安装示意图
GST-BT001F独立式可燃气体探测器对外接线端子示意图如图3：

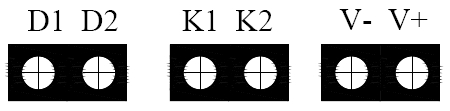

图3 对外接线端子示意图
其中：
D1、D2：电源线，无极性；
K1、K2：常开无源触点，在报警时触点闭合；
V+、V-：接管道电磁阀，探测器连续报警3s~7s后，V+、V-之间输出一个正向12V脉冲。
布线要求：电源线D1、D2应选用截面积≥2.5mm2的BV型线；有源外控线V+、V-，无源外控线K1、K2可选用截面积≥1.0mm2的RVS型阻燃铜芯线。
