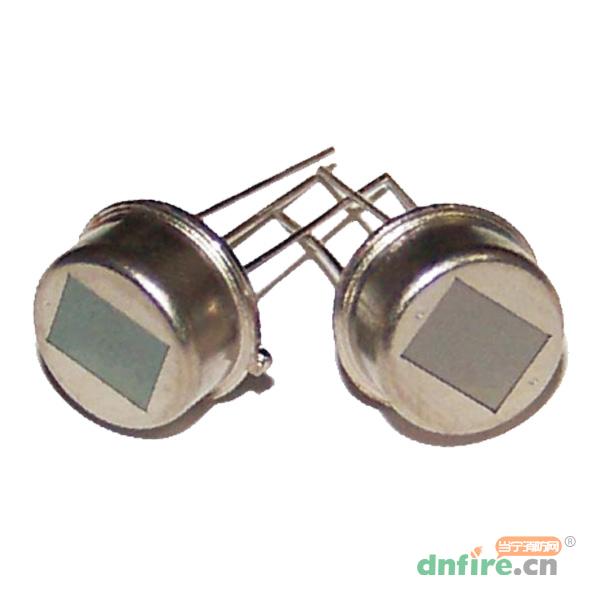

一、S708红外热释电传感器概述

　　红外热释电传感器是红外传感技术的基础器件，它所起的作用简而言之就是实现热电转换，将红外信号的变化量转换成为可测量的电信号。
翼捷的红外热释电传感器自带温度补偿功能，具有响应率高噪声低、视角大的特点。

二、S708红外热释电传感器技术参数

型号	AE-S708/4.3um	AE-S708/3.8um	AE-S708/5.0um
光敏元件尺寸	Φ2.0mm	Φ2.0mm	Φ2.0mm
光敏元件材质	LiTaO3	LiTaO3	LiTaO3
滤光片中心波长	4.3um	3.8um	5.0um
滤光片半带宽	0.14um	0.14um	0.14um
峰值透射率	＞90%	＞90%	＞90%
响应率(500K,10Hz,25℃)	＞900V/W	＞900V/W	＞900V/W
响应时间	0.5s	0.5s	0.5s
探测率(500K,10Hz,1Hz,Rs=47Kohm,25℃)	3*10^8cm√Hz/w	3*10^8cm√Hz/w	3*10^8cm√Hz/w
信号灵敏度(500K,1Hz,Plus=72.8dB Rs=47Kohm.25℃)	＞2.0VP-P	＞2.0VP-P	＞2.0VP-P
噪声(10Vdc,10Hz,1Hz,25℃ Rs=47Kohm)	＜300nV/√Hz	＜300nV/√Hz	＜300nV/√Hz
工作电压(Rs=47Kohm,25℃)	2.0~15Vdc	2.0~15Vdc	2.0~15Vdc
工作电流(Rs=47Kohm,25℃)	5~24uA	5~24uA	5~24uA
源极电压(Rs=47Kohm,25℃)	0.4~1.5Vdc	0.4~1.5Vdc	0.4~1.5Vdc
输出阻抗(Rs=47Kohm,25℃)	5~10Kohm	5~10Kohm	5~10Kohm
视角	120℃	120℃	120℃
工作温度	-40~+70℃	-40~+70℃	-40~+70℃

三、S708红外热释电传感器外形尺寸

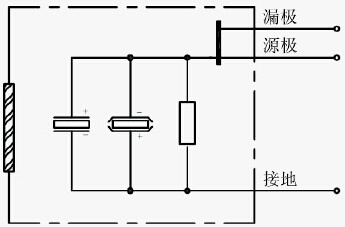

四、S708红外热释电传感器引脚分配

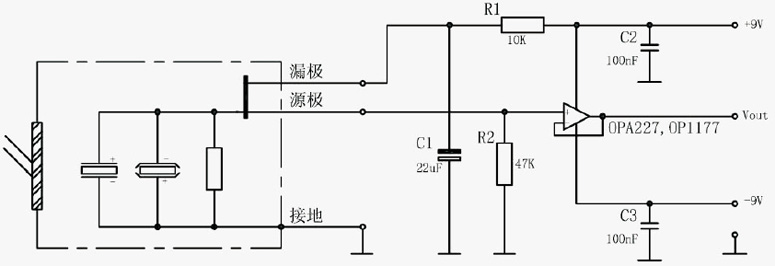

五、测试电路



六、传感器的视角



七、传感器的视角

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	翼捷
[型号]	S708
[名称]	红外热释电传感器
[别名]	传感器
