一、SL-D730点型可燃气体探测器概述 SL-D730点型可燃气体探测器测量范围为0~100%LEL,采用红外传感器,浓度数据百分比进度条显示模式,直观了解浓度状况,传感器内置微控制器和软件线性温度补偿算法,可实现现场一人标定,广泛用于石油化工系统生产、储运过程的可燃气体泄露探测。 二、SL-D730可燃气体探测器技术参数 检测原理 红外吸收式传感器 检测气体 CH4 检测方式 扩散式 报警设定 低限报警点出厂设置为25%LEL,高限报警点出厂设置为50%LEL 报警输出 二组继电器常开点输出,额定输出为1A/30V,如下: A1报警继电器—低限报警时动作。 A2报警继电器—高限报警(包括满量程)时动作。 显示方式 有机液晶显示屏OLED 测量精度 ±3%FS 信号输出 现场总线信号,4-20mA 防爆标志 ExdⅡCT6 工作电压 18~30VDC 安装方式 固定式安装 温度范围 -40℃~+70℃ 湿度范围 10~95%RH(无凝露) IP 等 级 IP66 存储温度 -40℃~+70℃ 传感器使用寿命 ≥5年(红外吸收式传感器) 功耗 每个探测器 总线功耗≤300μA/24VDC 总线长度 ≤1500m 最大功耗 2.4W 走线接口 “1/2”NPT的电气接口 编程方式 红外遥控器(±30度1米内) 执行标准 GB15322.1-2003 三、SL-D730可燃气体探测仪外形及安装尺寸图 SL-D730可燃气体探测仪外形及安装尺寸图 四、SL-D730点型可燃气体探测器安装方式 可燃气体探测器的安装位置应根据国家标准GB50493-2009中的相应规定及设计图纸确定的位置安装,探测器在安装时,气体传感器应朝下,避免灰尘或雨水在传感器上堆积或进入传感器内,通常可将探测器安装在墙面上或通过U型卡环安装直径为50mm~70mm的水平或垂直立柱上。 SL-D730点型可燃气体探测器安装方式 五、SL-D730点型可燃气体探测器端子接线 SL-D730探测器通过两排端子与外部接线,V+、V-为供电电源,接VDC24V;R1_C、R1_O分别是低限继电器中点和低限继电器常开点(软件可设为常闭点或脉冲输出);R2_C、R2_O分别是高限继电器中点和高限继电器常开点(软件可设为常闭点或脉冲输出,并可设为与故障联动输出)。 1、总线型端子子接线图 SL-D730总线型端子子接线图 2、电流环型端子接线图 SL-D730电流环型端子接线图 1、如您在购物过程中遇到配送、支付、售后、购买等问题,请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn,我司客服会为您妥善处理; 2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题,请您点击进入; 3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题,欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员; 当宁消防网提醒您在收到货物时要对货物的外包装进行检查,如果因运输过程中包装有破损、开裂、雨淋等问题,您可以拒绝签收! 服务承诺 当宁消防承诺:所售商品都是正品行货,我们将严格按照国家三包政策,针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后,可由当宁消防开具增值税发票。开好后,会以快递方式给您寄出。产品下单付款后,当宁消防物流部门会尽快发货,十五个工作日内将货物发出,特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策,请您放心购买! 注:因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件,本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货!并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新,请大家谅解! 权利声明 当宁消防网上的所有商品信息、产品图片、购买评价等内容,是当宁消防网重要的经营资源,未经许可,禁止非法转载使用。

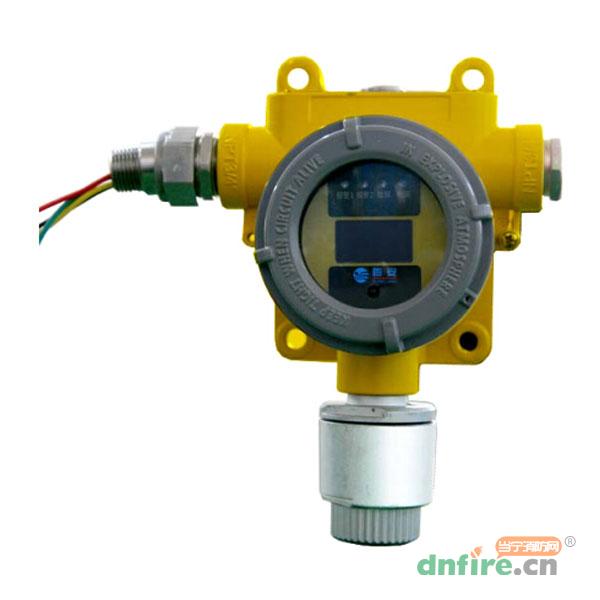

SL-D730点型可燃气体探测器测量范围为0~100%LEL,采用红外传感器,浓度数据百分比进度条显示模式,直观了解浓度状况,传感器内置微控制器和软件线性温度补偿算法,可实现现场一人标定,广泛用于石油化工系统生产、储运过程的可燃气体泄露探测。

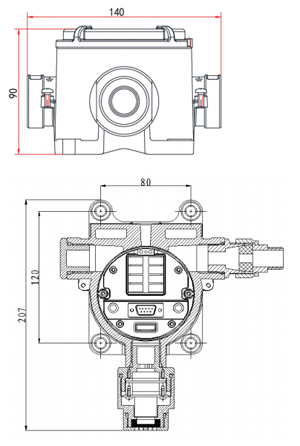

SL-D730可燃气体探测仪外形及安装尺寸图
可燃气体探测器的安装位置应根据国家标准GB50493-2009中的相应规定及设计图纸确定的位置安装,探测器在安装时,气体传感器应朝下,避免灰尘或雨水在传感器上堆积或进入传感器内,通常可将探测器安装在墙面上或通过U型卡环安装直径为50mm~70mm的水平或垂直立柱上。
SL-D730点型可燃气体探测器安装方式
SL-D730探测器通过两排端子与外部接线,V+、V-为供电电源,接VDC24V;R1_C、R1_O分别是低限继电器中点和低限继电器常开点(软件可设为常闭点或脉冲输出);R2_C、R2_O分别是高限继电器中点和高限继电器常开点(软件可设为常闭点或脉冲输出,并可设为与故障联动输出)。 1、总线型端子子接线图

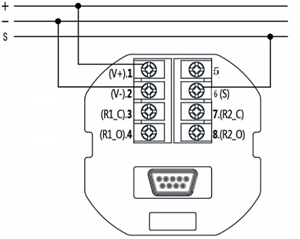

SL-D730总线型端子子接线图

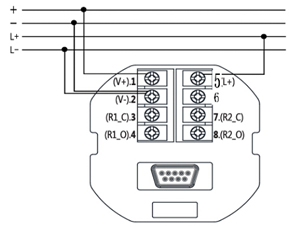

2、电流环型端子接线图
SL-D730电流环型端子接线图
