一、HDM2101消防电话总机功能特点

　　1、2N线制连接，每门分机电话线长度适于1500米以内。1～40门分机地址，配接专用消防电话分机和消防电话插孔。

　　2、每路电话线路上不允许并接2只及以上的电话分机。

　　3、实时时钟显示。总机断电后，时钟由电池供电确保走时不间断。

　　4、消防电话分机摘机或插孔式消防电话分机插入消防电话插孔中可直接呼叫总机。总机可通过地址操作与多部分机呼叫和通话。

　　5、自动记录呼叫或通话情况，通话时自动录音。具有电话线路断路故障判断能力，并有声光故障报警。

　　6、电话分机和电话插孔具有工作状态指示。

　　7、HD230电话插孔可并联使用，每门最多可接入30个，末端需接入终端电阻7.5K(随主机配给)，用于开路故障判断。

二、HDM2101消防电话总机技术指标

型号	HDM2101
工作电压	DC24V(由报警控制器或消防联动电源提供)
工作电流	<2A
线 制	2N
工作温度	-10~+50℃
话线电压	DC15V
执行标准	GB16806-2006
相对湿度	≤95%(40±2℃)
容量	最大40 门；最小8 门
系统布线	宜选用截面积不小于1.0mm2 的屏蔽双色双绞线

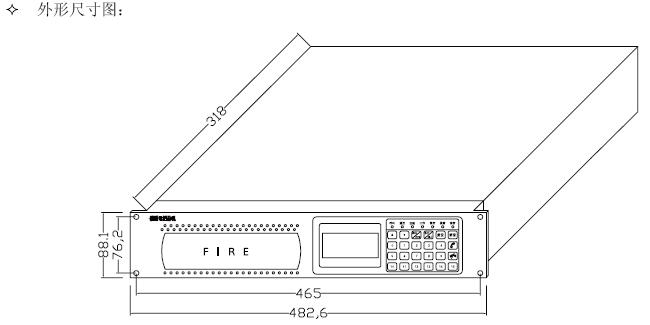

三、HDM2101消防电话总机结构特征

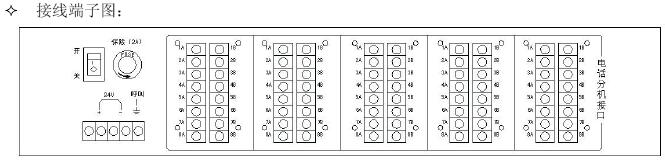

　　说明：

　　24V+、-：连接消防联动电源DC.24V正负端。

　　(1A、1B)～(8A、8B)：连接每路电话分机或电话插孔。

　　备注：端子数量随电话主机规格会有不同。

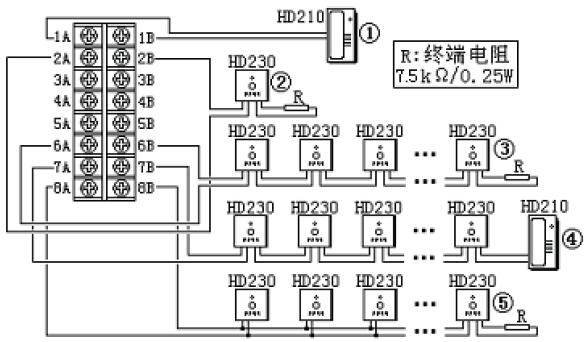

四、HDM2101消防电话总机系统连接示意

四、HDM2101消防电话总机安装注意事项

　　1、为避免线路串扰造成通话造影，电话线路建议采用ZR-RVVP-2×1.5mm²屏蔽双绞。

　　2、多线电话系统为2N线制，每路电话线只能带载一只多线电话分机，不可并接。
