一、J-SAP-M（5）A手动火灾报警按钮概述

    J-SAP-M（5）A手动火灾报警按钮是手动触发火灾报警信号的器件，内嵌单片机，其具有功耗低、抗干扰性强、可靠性高的特点。总线入口端设有干扰吸收电路，提高了手动报警按钮的抗电磁、电网干扰的能力。

与系统二总线采用无极性连接，以周期脉冲数字化电流方式传输信号。线路板表面贴装（SMT）工艺制造，并经过三防处理。　　

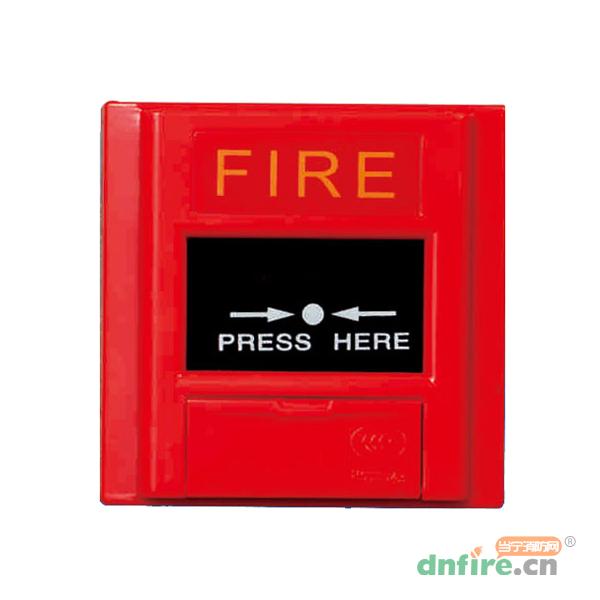

    外形设计为方形结构，触发报警信号的开关为按压式、可恢复。带电话插孔，用于消防现场的通讯联络。　　

    正常情况下，面板上的绿灯闪亮，当确认现场发生火警时，按下面板开关，产生火警信号，红色指示灯点亮，同时在火灾报警控制器中显示出具体报警部位。按钮在报火警的同时输出一对闭合触点，可用于控制外部设备。　　

外壳颜色为红色，薄式结构，美观大方。它由按钮底座和按钮两部分组成，插装式连接，方便了工程的安装和使用。　　

    J-SAP-M（5）A手动火灾报警按钮采用电子编码器进行编码。

二、J-SAP-M（5）A手动火灾报警按钮参数

型号	J-SAP-M（5）A
工作电压	18-24V脉冲
工作电流	静态电流≤300μA火警电流：1.5mA-3mA
工作确认灯	红灯闪亮
火警确认	红灯常亮
输出触点容量	DC30V0.5A
环境条件	-10℃～+55℃；相对湿度≤92%（40℃）
线制	二总线无极性
外形尺寸	明装86mm×86mm×43mm
编码方式	电子编码
编码范围	1～254
电话插孔	Φ3.5

三、J-SAP-M（5）A手动火灾报警按钮保护面积

    每个防火分区至少要设置一只手动报警按钮，且分区内任何一个位置到手动报警按钮的距离不能超过30米。具　体参数应以《火灾自动报警系统设计规范》（GB50116-2006）为准。

四、J-SAP-M（5）A手动火灾报警按钮安装布线

    布线：尽可能加粗导线的线径，避免线路上信号的衰减，信号衰减大易造成工作不稳定。通常选RVS-2×1.5mm²铜芯导线，穿金属管或阻燃管敷设。保证线路的绝缘性、可靠性、防潮性，尤其注意导线的接头部分的连接，一般为焊接，并作好防潮处理。布线避免与强电线路混穿。

    安装：火灾报警手动按钮的安装高度，一般是离地面1.5米，安装在墙壁上。将安装线接入按钮底座相应的接线端子上，拧紧螺丝保证接线的牢固性，再把编好地址的按钮插入底座中。
