一、 ISL8300火灾报警控制器（联动型）概述

　　ISL8300火灾报警控制器（联动型）是西安特灵电子有限公司最新推出的新一代智能火灾报警控制器。该控制器集警报与联动控制于一体，同时满足GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制系统》的双项标准检测要求。

　　ISL8300火灾报警控制器（联动型）具有多项智能特性，诸如漂移补偿，平滑处理，灵敏度调整，自优化预报警，综合多元化探测器探测及维修警告等。能够准确探测到早期火灾的发生。

　　ISL8300火灾报警控制器（联动型）系统为智能工作模式，在该模式下，控制器主要配接200/500/900系列智能型探测器和配套的模块。

　　ISL8300火灾报警控制器（联动型）为总线火灾报警控制器，每台控制器可接16个回路控制单元，每个回路控制单元可挂接198个编址单元。同时，控制器还可接60台火灾显示盘。

二、 ISL8300火灾报警控制器（联动型）产品特性

　　大屏幕液晶显示

　　以320*240像素的LCD作为显示器件，全中文显示，可以详细显示具体报警的设备类型，地理位置，报警浓度，具体的层号，回路号，编码号，便于操作人员准确，及时和全面掌握报警的设备　　良好的人机界面

　　所有编程操作均采用菜单化显示，中文输入，全程提示，具有良好的人机对话功能可方便地在报警信息窗口和联动信息窗口之间切换

　　强大的系统兼容性

　　可在同一回路中混接3251复合智能型探测器，200/500/900系列智能型模型模拟量探测器，通过探测器输入模块100/400/800系列传统型探测器，为用户提供一体化的解决方案　　结构化的软件设计

　　软件设计时采用模块化设计，使用通用子程序，保证了程序运行的可靠，稳定

　　体贴、方便的编程设计

　　具有多级报警灵敏度，可以根据需要对每只探测器的灵敏度进行调整，具备故障屏蔽功能，可以选择对回路总线中的任一编址单元进行屏蔽。具有回路内的编址单元自动登录功能，这些功能将大大的方便调试和日常维护工作

　　实时的模拟量参数显示

　　可实时监测指定智能型模拟量探测器和复合型探测器的阀值浓度变化

　　丰富的矩阵控制输出

　　系统具有多级联动控制关系，每个编址单元可参加多次逻辑编程。控制输出对象可以是指定的单个输出模快，也可以是指定层、区内所有的输出模快。控制矩阵分为整机联动控制矩阵（跨回路联动）和回路内控制矩阵两种方式、控制矩阵分单区，多区和固定模式三种联动控制矩阵方式，可提高系统联动控制输出的稳定性和可靠性

　　准确、详实的事件记录

　　可以自动记录最新发生的火警，故障，反馈，联动，监督和系统事件等九种，便于查询。每类事件最多可存储999条

　　完善的自动补偿功能　

　　具有漂移补偿算法，可以对由于外界非火灾因素诸如：温度、湿度、尘埃等环境缓慢变化引起的灵敏度漂移，对系统造成的影响进行补偿，保持对火灾的探测能力，避免误报警的发生。对采样数据进行数字平滑处理，从而可以有效的消除干扰和噪声的影响

　　完备的打印设定

　　可设定为即时打印模式，实时打印最新发生的报警事件

　　可靠地自诊断功能和保护功能

　　控制器可以定时对探测器及模块进行自检，当元器件损坏或探测器积累尘埃即将达到或超过允许极限时，发出故障告警，大大提高系统的可靠性

　　配有8键直接手动控制盘

　　可在控制器主CPU不运行的情况下直接启动现场设备吗，并具有断线监测功能

　　离线编程和CRT图形显示终端

　　通过控制器的RS-232口与PC机上实现对控制器的回路配置，联动控制关系进行编程设定，也可通过此232连接CRT图形显示终端进行集中管理

　　开放式的网络接口

　　采用CAN总线方式，使网络连接更便捷，可以很方便接入大厦的智能楼宇系统中，成为智能大厦的一个子系统

三、 ISL8300火灾报警控制器（联动型）产品类型

　　ISL8300系列联动型智能火灾报警控制器按其回路及功能可分为：

　　6回路报警控制器：ISL8300/06LB（壁挂式）

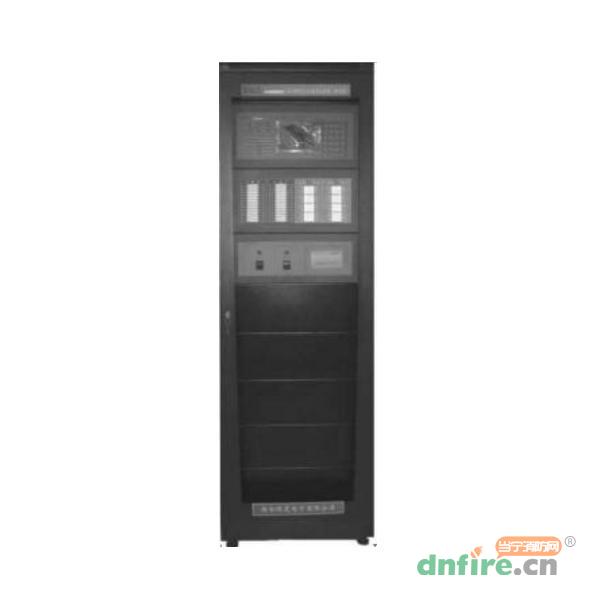

　　16回路报警控制器：ISL8300/16LG（柜式）

　　其中6回路的报警控制器可通过增减回路单元而组合成2、4/6（回路）不同容量的壁挂式火灾报警控制器。16回路的报警控制器可通过增减回路单元而组合成2、4、6、8、10、12、14、16（回路）不同容量的柜式火灾报警控制器

四、 ISL8300火灾报警控制器（联动型）布线要求

　　ISL8300系列联动型火灾报警控制系统中共有三类总线：回路总线，通讯总线，电源总线。一下布线要求适用于ISL8300系列所有类型的火灾报警控制器

　　回路总线：指的是控制器与各编址单元之间的连线，最远距离可达1200m导线规格型号为RVS-2×1.5mm²-48/0.2双色双绞多股塑料软线（严禁采用RV多股散线）在具有严重干扰额定场合采用双色绞线屏蔽线。要求回路电阻＜40Ω（指控制器到最远端编址单元两根导线的环线电阻值）。在工程现场布线时，应采用串形和鱼骨形布线方式，避免大分叉方式，同时回路总线应避免和强电照明线路。广播总线、电话通讯线等具有高电压，高频电磁破信号源的线路一起敷设

　　通讯总线：指的是主机与主机之间的连线，或者是控制器与火灾显示盘之间的连线。导线规格型号为RVSP-2×2.5mm²-48/0.2双色双绞多股塑料屏蔽导线。必须严格按照规格要求布线，采用一进一出的方式，严禁在接线处并接，确保通讯网络的可靠性，屏蔽层单点接地

　　电源总线：RV-2×2.5mm²-48/0.2双色多股塑料软线。请根据电源驱动电源，计算电源线上压降，选用合适的导线规格，以保证终端电压在20V以上　　

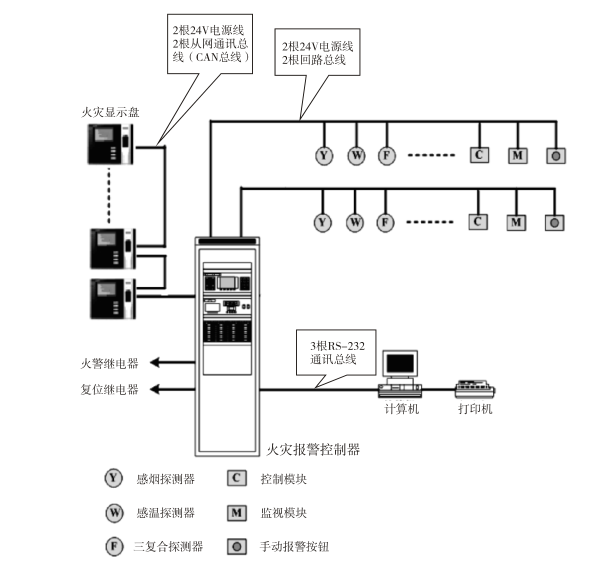

五、 ISL8300火灾报警控制器（联动型）系统图
