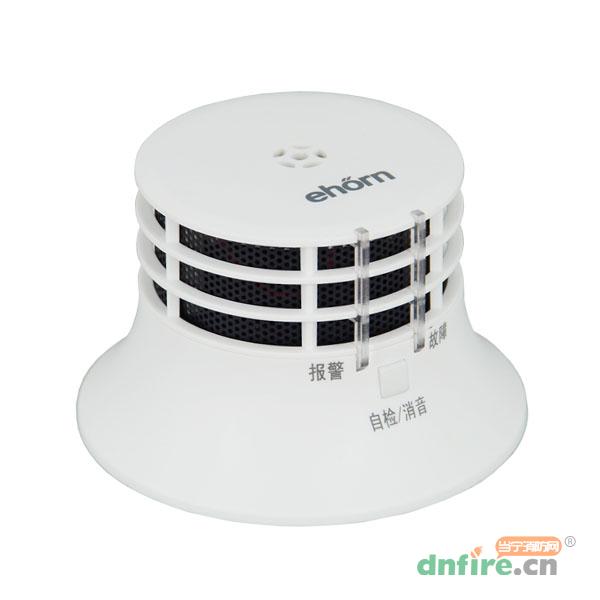

一.JTY-GF-DF90独立式感烟火灾探测报警器概述
JTY-GF-DF80独立式感烟火灾探测报警器是一种光电感烟型火灾探测报警器,能够探测火灾时产生的烟雾,及时发出报警信号。报警器采用了新型光电迷宫、微处理器芯片、先进的半导体元器件及优良的生产工艺,工作稳定,外形美观,安装简单,无需调试,广泛用于家庭、宾馆、公寓等场所进行火灾安全监控。报警器采用独特的光学迷宫设计,可探测多种物质燃烧产生的烟雾。报警器内置蜂鸣器,报警后发出强烈的声响。报警器采用3.0V锂电池供电,耗电极微,持续工作时间可长达五年。
二.JTY-GF-DF90独立式感烟火灾探测报警器工作原理
光学迷宫里没有烟雾存在时,报警器处于正常监视状态,红外发射管发射出的红外光被迷宫吸收,因此接收管接收不到红外光;当有烟雾扩散进入迷宫时,由于烟雾对红外光的散射作用,接收管接收到了发射管发出的红外光,从而使报警器发出报警信号。
三.JTY-GF-DF90独立式感烟火灾探测报警器特点
●小巧外形,新型感烟传感迷宫
●内置微处理器智能模型信号处理
●有测试和消音键,有报警和故障指示灯
●报警器具有自检测功能;保证运行稳定可靠
●具有独立故障指示及报警功能,可对污染报警
●内置使用寿命长达5年的锂电池,具有电池欠压提示功能
●具有灵敏度降低提示功能
●内置蜂鸣器,有大于85分贝的报警音响
四.JTY-GF-DF90独立式感烟火灾探测报警器技术参数
电 源 |
CR2 3.0V锂电池,900mAH |
工作电流 |
监视电流≤15uA;报警电流≤3mA |
报警声响 |
>85dB(正前方3米处,A计权) |
灵 敏 度 |
II级 |
报警指示灯 |
红色:正常巡检60s闪亮一次;报警时700ms闪亮一次 |
故障指示灯 |
黄色:正常时不亮;电源故障时闪亮;其余故障时常亮 |
保护面积 |
>40m |
使用环境 |
温度:-10℃ ~ +50℃;相对湿度:≤95%,不凝露 |
外形尺寸 |
直径72mm,高45mm(带底座); |
壳体材料 |
ABS 磁白 |
重 量 |
190g |
安装孔距 |
32.5mm |
执行标准 |
GB 20517-2006 |
五.JTY-GF-DF90独立式感烟火灾探测报警器安装与调试
1).检查
安装前应首先检查报警器外壳是否完好无损,标识是否齐全。
将电池放入报警器的电池仓,报警器会发出滴的一声响,之后报警灯会有60S一次的闪烁,表示报警器正常工作。
2).安装
本报警器配有DB8-1型吸顶式报警器底座,安装采用直接将报警器底座安装在屋顶上,首先按照底座安装孔距,用冲击钻在屋顶钻二个安装孔,放入膨胀栓,用φ4螺钉将底座固定在屋顶上。再将报警器侧壁小凸棱处对准所示底座的装配及旋转标识中心点处顺时针旋转,即可将报警器安装在底座上。
3).调试
按下测试键,蜂鸣器发出报警声,同时指示灯快速闪亮,表明工作正常。松开测试键,报警器恢复正常工作状态。用烟进行模拟实验,报警器应能发出报警声光;烟雾散去后,应能自动恢复正常工作状态。
六.JTY-GF-DF90独立式感烟火灾探测报警器使用及操作
1).测试功能:报警器接入电源后即可正常工作,指示灯约60秒钟左右闪亮一次。按下测试键,蜂鸣器发出报警声,同时指示灯快速闪亮;松开测试键,报警器恢复正常工作状态。
2).报警功能:当报警器周围烟雾达到一定浓度时,报警器指示灯快速闪亮,约10秒钟后蜂鸣器发出报警声,当烟浓度下降到一定阈值时,约30秒后,报警器可自动恢复。
3).电源欠压提示功能:报警器具有电池电压检测功能,当供电电池电压低于2.4V后,报警器同时发出短促的“喳”声音,同时故障指示灯发出闪光指示,蜂鸣器约50秒钟左右鸣叫一次,即报电池欠压故障。
4).灵敏度降低或报警器污染提示功能:当报警器烟雾检测迷宫或其放大电路灵敏度降低时,报警器故障指示灯常亮,蜂鸣器发出短促的“喳”声音。
七.JTY-GF-DF90独立式感烟火灾探测报警器维修和保养
1).每周需按下测试键对报警器进行测试,若发现故障及时进行维修;
2).正常环境下,电池使用寿命约五年左右,但高温、高湿等恶劣环境将缩短使用时间;
3).当报警器报电池欠压故障时,请及时更换电池。更换电池步骤:
a).将电池从电池夹内轻轻推出;
b).将电池扣一极轻轻从电池上拔下,然后拔下另一极;
c).换一个新电池,扣上电池扣;
d).将电池轻轻推入电池夹内。
4).报警器应在即将调试前安装,在安装前应妥善保管;并应采取相应的防尘、防潮、防腐蚀措施;
5).若按下测试键蜂鸣器长期鸣叫,则应对迷宫进行清洗,必要时可更换迷宫。清洗迷宫步骤:
a).首先用手捏住迷宫体两侧轻轻摇动将其拔下;
b).用镊子夹住酒精棉球仔细清洗迷宫体内腔及镜头等,注意不要将棉絮留入迷宫体内;
c).安装好迷宫体。
6).如发生故障,请不要私自拆卸报警器进行维修,用户可通知本公司或本公司设在当地的办事机构,我们会尽快为您处理。
八.JTY-GF-DF90独立式感烟火灾探测报警器注意事项;
1).勿将报警器安装在温度高、油烟大的地方,并应保持报警器周围环境清洁;
2).请避免在报警器附近大量使用摩丝、杀虫剂、稀释剂等产生胶状悬浮物的物品,以免影响报警器正常监测;
3).报警器应注意防尘,防尘罩必须在工程正式投入使用后方可摘下;
4).该产品为家用光电感烟火灾报警器,火灾时能发出声光警报但不能灭火。
九.JTY-GF-DF90独立式感烟火灾探测报警器故障分析与排除
1).上电后就报警:
●确定室内无较大烟尘及水蒸汽等;
●光学暗室内灰尘过多,应对其进行清洗;
●报警器处于不稳定状态,按下测试键约3秒使报警器恢复正常工作;
●内部电路损坏。
2).按下测试键不报警:
●检查电池电压是否过低或接触不良;
●内部电路损坏。
3).报警后蜂鸣器无声:
●蜂鸣器损坏或连接线断路;
●报警器内部集成电路驱动引脚损坏。
