一、ASD-TC5801吸气式感烟火灾探测器产品描述

　　ASD-TC5801吸气式感烟火灾探测器是我公司充分调研消防市场需求，总结多年消防工程经验，设计开发的新一代报警探测器。

　　本探测器采用壁挂式结构、模块化设计，具有功能强、可靠性高、配置灵活的特点。系统采用彩色汉字液晶显示，可储存、查看系统所有报警、故障及各类操作的汉字信息，是消防工程的最佳选择。具有语音提示功能，当有火警或故障发生时，扬声器发出对应的语音。

　　1.功能强、可靠性高　　

　　本探测器采用先进的双光源技术和微处理器控制技术，结合高端烟雾采样探测报警装置，实现高灵敏度报警。

　　本探测器用于火灾初期（过热、阴燃、或低热辐射与气溶胶生成阶段）的早期探测报警，报警时间比传统的火灾探测提前好几个小时，从而尽可能的减少火灾损失。

　　2.彩色汉字菜单式显示界面　　

　　本探测器采用全汉字菜单式显示界面，显示清晰直观，使用简便，通过简单的操作就可实现系统提供的多种功能。

　　3.灵活的模块化结构和多种功能配置选择　　

　　本控制器由各类功能模块组成，功能模块采用拔插式结构，配置灵活方便，安装简便，系统调试维护或者后期扩容非常轻松。

　　4.应用场所　　

　　业务不能中断的场所：通信设施、金融数据中心、电力设施、广电设施、公共交通、指挥中心

　　高大空间：中庭、室内场馆、剧场、会议中心、物流库、高架库、仓库、厂房

　　高空气流量的场所：如电信机房、无尘室等

　　大面积的空阔场所：如仓库、厂房、展览大厅等

　　需要进行隐蔽探测的场所：如文化/遗产建筑等

　　环境条件恶劣的场所：烟草、化工行业、冷藏库、造纸厂、危险区域

　　需要进行火灾早期探测的关键部门：银行数据中心、电力部门的变配电室、机场的控制塔等

　　防爆、强电磁和强辐射场所：军火库、油库、化工设施、加速器、微波室、电视发射塔等。

二、ASD-TC5801吸气式感烟火灾探测器结构

　　探测器典型配置及结构

　　探测器采用壁挂式结构安装，标准配置包括探测器、电源箱及空气采样管等。

　　ASD-TC5801吸气式感烟火灾探测器外形尺寸如下图2-1：

　　探测器面板说明

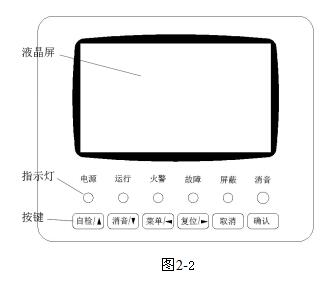

　　显示操作区面板主要由液晶屏、指示灯及按键组成。探测器的面板如下图2-2所示：

　　指示灯说明

　　电源：绿色，当探测器电源接通时，此灯常亮。

　　运行：绿色，当系统运行时，此灯闪亮。

　　火警：红色，当探测器检测到有火警发生时，此灯常亮。

　　故障：黄色，当探测器本身出现故障，或检测到空气采样管有故障时，此灯常亮。

　　屏蔽：黄色，当探测器发生故障时，可将它屏蔽掉，待修理或更换后，再利用解除屏蔽功能将设备恢复。屏蔽功能设置为允许时，此灯常亮。

　　消音：绿色。当探测器发出警报声或故障声时，按“消音”键消音，指示灯常亮，扬声器终止发声。有新的警报或故障发生时，消音指示灯熄灭，再次发出警报声或故障声。

　　按键说明

　　自检：在待机界面时按下，可进行面板所有指示灯、液晶屏自检；在菜单界面时按下，表示数字增加。

　　消音：在待机界面时按下，可关闭报警声或故障声；在菜单界面时按下，表示数字减小。

　　菜单：在待机界面时按下，进入菜单设置界面；在菜单界面时按下，表示光标左移。

　　复位：在待机界面时按下，探测器复位；在菜单界面时按下，表示光标右移。

　　取消：返回上一界面。

　　确认：保存或进入光标所在界面。

　　探测器对外接线端子说明　　

　　-24V+、E：DC24V接线端子及接地端子。

　　火警1：继电器输出，可设置为常闭触点或常开触点。

　　火警2：继电器输出，可设置为常闭触点或常开触点。

　　火警3：继电器输出，可设置为常闭触点或常开触点。

　　火警4：继电器输出，可设置为常闭触点或常开触点。

　　气流故障：继电器输出，可设置为常闭触点或常开触点。

　　电源故障：继电器输出，可设置为常闭触点或常开触点。

　　烟室污染：继电器输出，可设置为常闭触点或常开触点。

　　故障：继电器输出，可设置为常闭触点或常开触点。

　　C+、C-：探测器组网CAN总线，有极性。

　　A1、B1：RS485接线端子，A1为485的A端，B1为485的B端（可选择）。

　　A2、B2：RS485接线端子，连接电源箱。A2为485的A端，B2为485的B端。

　　L1、L2：无极性回路信号总线端子。

三、ASD-TC5801吸气式感烟火灾探测器技术参数

工作电压	总线电压：24V，允许范围16V～28V 电源：DC24V，允许范围DC20V～DC28V
工作电流	总线：监视电流≤0.6mA，报警电流≤0.6mA
继电器输出	1A/24VDC；1A/120VAC
执行标准	GB15631-2008
联网方式	回路通讯，RS-485，CAN总线
信息存储量	火警记录999条，运行、故障记录999条
单管最大采样长度	100米
采样回路数目	2个
工作温度范围	-10℃～55℃
工作湿度范围	相对湿度10%～95%，不凝露
外形尺寸	290mm×125mm×350mm(长×宽×高，宽度为不含进出气管的尺寸)
外壳材质	金属
IP防护等级	IP30



了解更多吸气式感烟火灾探测器 销售热线:400-928-6119



1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	ASD-TC5801
[名称]	吸气式感烟火灾探测器
[别名]	空气采样探测器 极早期烟雾探测器 空气采样火灾探测器
[品牌]	营口天成
[进气口数量]	双管
[分区]	单区
[分区类型]	不详
[单管最长]	100
[总管最长]	100
[采样管规格]	/
[保护面积]	/
[烟雾灵敏度]	/
[报警级别]	/
[报警地址点]	/
[显示器]	是
[内置编程功能]	是
[指示灯]	彩色汉字液晶显示
[探测腔]	/
[通讯接口]	回路通讯，RS-485，CAN总线
[联网台数]	/
[发光元件]	激光
[事件记录]	记录999条
[工作电压]	总线电压：24V，允许范围16V～28V 电源：DC24V，允许范围DC20V～DC28V
[工作电流]	总线：监视电流≤0.6mA，报警电流≤0.6mA
[功耗]	/
[环境温度]	-10℃～55℃
[环境湿度]	10%～95%，不凝露
[外壳材质]	金属
[防护等级]	IP30
[重量]	/
[尺寸]	290mm×125mm×350mm
