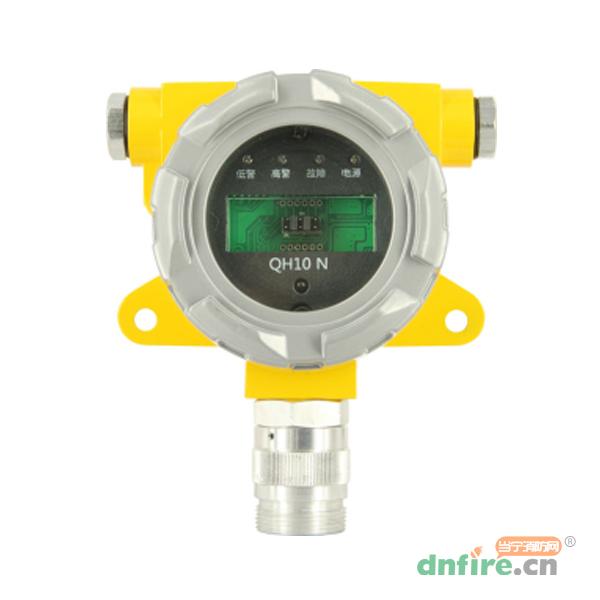

一、 QH10N可燃气体探测器概述

　　QH10N型测量范围为0～100%LEL的点型可燃气体探测器采用催化燃烧式传感器。红外遥控编程和控制。传感器组件内置微控制器和软件线性温度补偿算法，可实现现场一人标定。

　　QH10N型测量范围为0～100%LEL的点型可燃气体探测器可在以下爆炸环境对气体进行检测：

　　电气设备Ⅰ类或Ⅱ类爆炸环境，及Ⅱ类电气设备中A、B、C类爆炸环境，T6组设备（ExdIICT6)；

　　探测器的传感器组件部分可以整体拆卸，便于更换传感器；

　　探测器所有接线都是通过探测器机壳内部端子完成。机壳上盖可以取下，便于接线或其他安全操作。

二、 QH10N可燃气体探测器产品技术指标

　　●检测方式：扩散式；

　　●编程方式：红外遥控器（±30度1米内）；

　　●报警设定：两级报警：低限报警值25%LEL，高限报警值50%LEL；

　　●报警输出：二组继电器常开点输出，额定输出为1A/30V，如下：

　　REL1报警继电器--低限报警（一级报警）时动作；

　　REL2报警继电器--高限报警（包换满量程）（二级报警）时动作；

　　●显示方式：LED指示灯显示

　　●信号输出：现场总线信号；

　　●报警显示方式：面板光报警（LED发光二极管）：一级报警：“低报”（红色）常亮；

　　二级报警：“低报”、“高报”（红色）同时常亮；

　　探测器故障：“故障”（黄色）常亮；

　　●电气接口：二个M20*1.5接口；

　　●防爆标志：ExdIICT6；

　　●工作电压：24VDC；

　　●额定功率：≤2W；

　　●安装方式：固定式安装；

　　●使用环境：室外；

　　●检测气体：甲烷CH4；

　　●传感器使用寿命：≥1年（催化燃烧式传感器）。

二、 QH10N可燃气体探测器安装与接线

　　探测器外形及安装尺寸

　　QH10N型测量范围为0～100%LEL的点型可燃气体探测器由主体壳体、智能传感器套件组成。其壳体主要由底壳、上盖、O形圈及电缆引入组件等组成，壳体起到隔爆和防护的作用。智能传感器由气敏传感器电路及外壳组成，与壳体之间采用浇封及隔爆螺纹联接。　　

　　

　　检查

　　安装前进行下列检查，若不符合要求，不允许使用

　　●防爆级别、组别须符合爆炸性混合物场所的需要。

　　●所有防爆零部件无裂纹和影响性能的缺陷，防爆外壳和各零部件间连接可靠。

　　安装

　　安装位置

　　可燃及有毒气体探测器的安装位置应根据国家标准GB50493-2009中的相应规定及设计图纸确定的位置安装。

　　探测器安装位置应选在潜在泄漏点或气体聚积处，建议安装在可能有可燃性气体泄漏的地点处一米范围内（视气体种类或高或低），这样探测器实际反应速度较快。探测器的安装位置还应综合考虑空气流动的速度、方向、潜在泄漏源的相对位置和通风条件而定，并便于维护和标定。注：禁止将探测器直接安装在热源或振动源上。　　当探测器安装在室外时，可依据泄漏点布置探测器，但必须将探测器置于泄漏点的下风口处。可燃气探测器的安装位置应视气体比重确定安装在易泄露部位1.5m以内（因围墙处易聚集可燃气体，也可选择在围墙附近安装）。　　室外安装，若无法满足安装高度时，应根据安装高度制作支架。

　　安装方法

　　探测器安装时，气体传感器应朝下，避免灰尘或雨水在传感器上堆积或进入传感器内，通常可将探测器安装在墙面上或通过U型卡环安装直径为70mm～100mm的水平或垂直立柱上。

　　接线

　　电缆选择

　　探测器电源电压要求在18VDC～32VDC之间。鉴于电线电阻会导致压降，应确保电源线到探测器的端口最小供应电压为18VDC。

　　建议电缆选用RVV（或KVV）聚氯乙烯护套控制电缆或RVVP（或KVVP)聚氯乙烯绝缘、聚氯乙烯护套屏蔽层与控制器机壳相连并接地。当采用RVV电缆时，应穿金属管并将金属管与控制器机壳相连再可靠接地。屏蔽层在探测器端可接在探测器外壳体的接地柱上，请务必注意探测器和控制器的单端接地。

　　总线型最大电缆长度

　　总线长度：≤1500m（满载16个探测器）

　　接线图

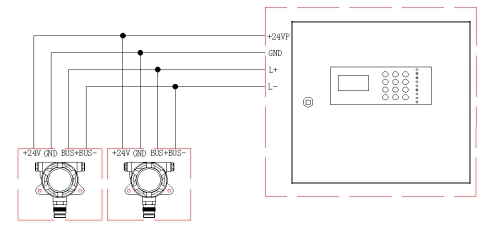

　　QH10N型探测器通过两排端子与外部接线。+24V、GND为供电电源，BUS+、BUS-为总线输出端;R-C1、R-NO1是低限报警继电器中常开触点；R-C2、R-NO2是高限报警继电器常开触点。　

　

　　接线步骤：

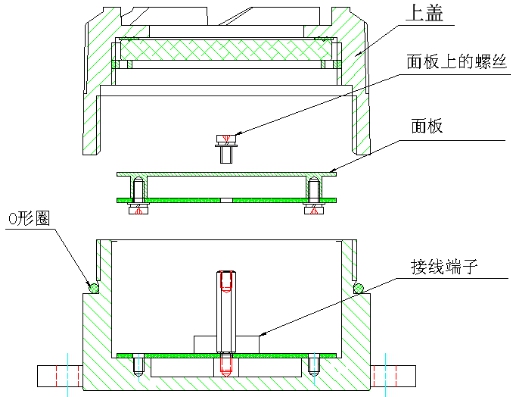

　　1）沿逆时针方向旋开探测器上盖；

　　2）用十字螺丝刀拆下面板上的两颗螺丝，用手轻轻的向上提起面板；

　　3）即可见到探测器接线端子；

　　4）用十字螺丝刀接线；

　　5）接线操作完成后，将显示板和面板装回探测器，将螺丝锁紧；

　　6）面盖沿顺时针方向旋紧（注意面盖上的O型密封圈应无破损，以保证面盖与壳体之间的密封可靠）；

　　7）探测器接线完毕。
