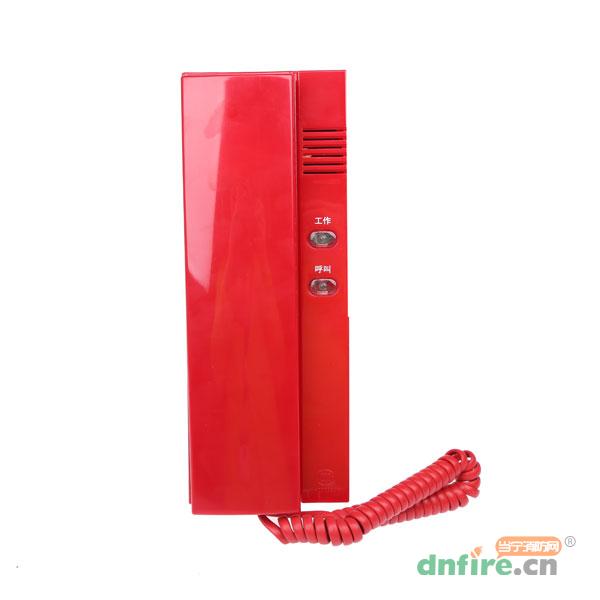

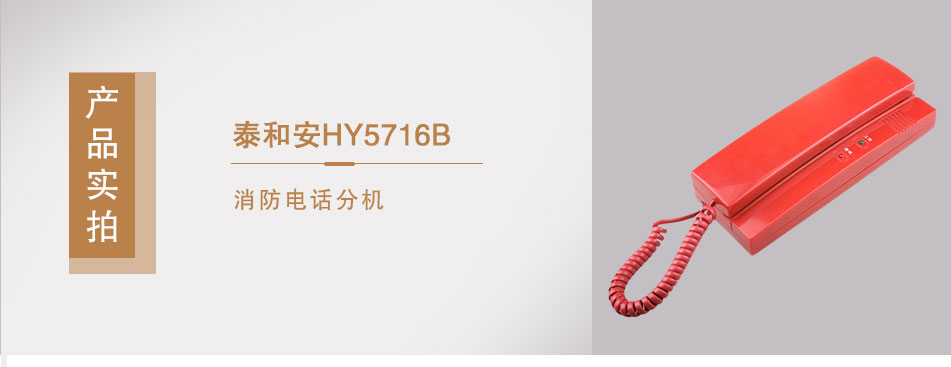

一、HY5716B消防电话分机概述

　　HY5716B总线式消防电话分机是总线式消防电话系统的组成设备之一，须与HY5711B总线式消防电话总机配合使用。当发生紧急情况时，举起电话手柄呼叫消防电话总机。
HY5716B拨码开关预置7位编码，有效编码范围1-99。编码可根据工程需要在安装时设定。

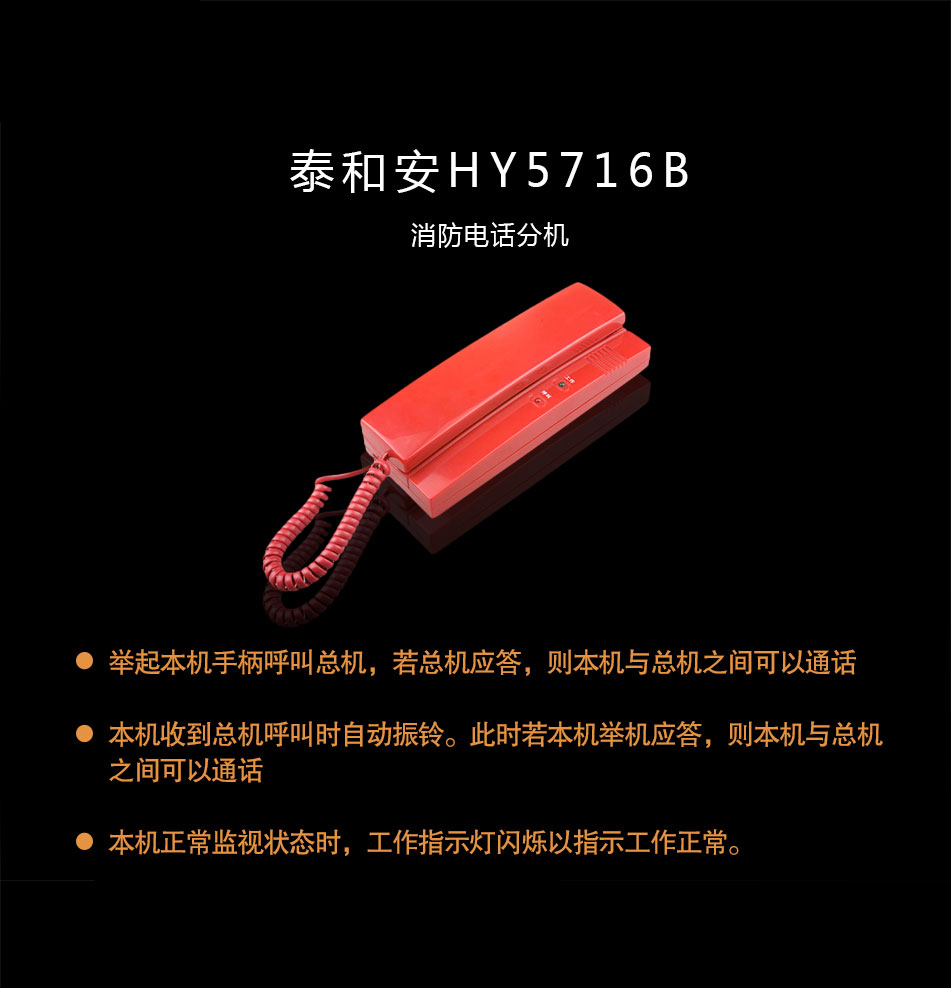

二、HY5716B消防电话分机基本功能

　　(1)举起本机手柄呼叫总机，若总机应答，则本机与总机之间可以通话。

　　(2)本机收到总机呼叫时自动振铃。此时若本机举机应答，则本机与总机之间可以通话。

　　(3)本机正常监视状态时，工作指示灯闪烁以指示工作正常。

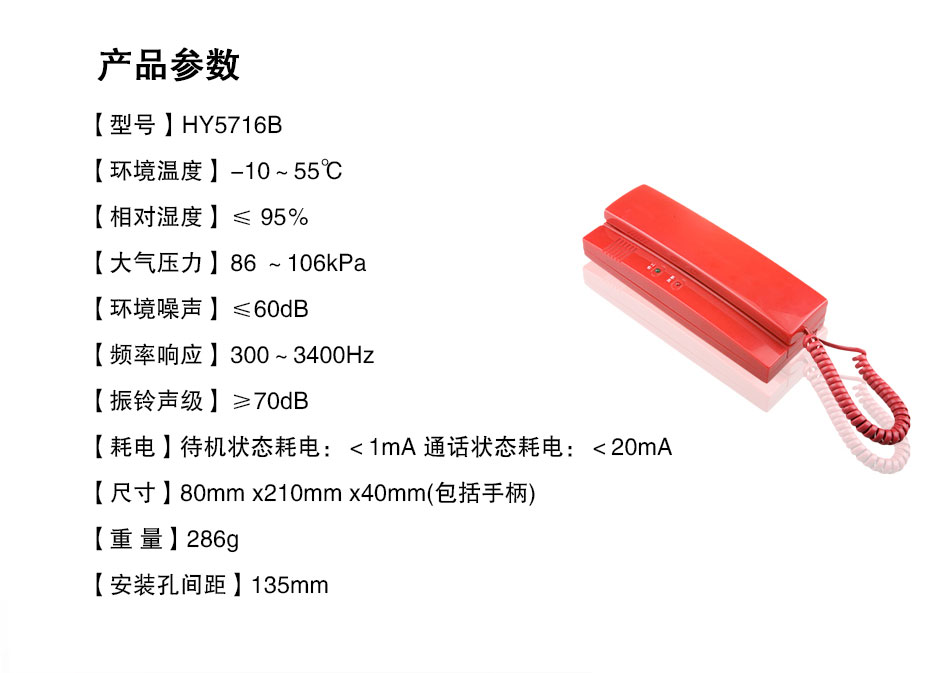

三、HY5716B消防电话分机主要技术指标

型号	HY5716B
环境温度	-10～55℃
相对湿度	≤ 95％
大气压力	86 ～106kPa
环境噪声	≤60dB
频率响应	300～3400Hz
振铃声级	≥70dB
耗电	待机状态耗电：＜1mA 通话状态耗电：＜20mA
尺寸和重量	宽 度：80mm 高 度：210mm 厚 度：40mm(包括手柄) 重 量：286g
安装孔间距	135mm

四、HY5716B消防电话分机安装方法

　　(1)设备从包装箱取出后，检查本机外观是否良好。本机为壁挂式安装，可直接挂在墙壁上或挂在其他现场控制设备的侧面，挂孔在设备上方，水平距离113mm。

　　(2)本机同HY5711B电话总机之间通过两总线相连，两总线分正负极性。安装本机的导线应选用截面积大于1平方毫米的双色双绞线。注意：红色为正，黑色为负。

　　(3)改变分机后部拨码开关，可改变分机地址编码。分机地址编码设置可参见附录1。

　　(4)本机应安装在干燥、通风、无腐蚀性气体的地方。

五、HY5716B消防电话分机调试

　　(1)调试时与HY5711B总线式消防电话总机配合试验。预置好本机编码、确定安装和接线正确无误后，接通电源。在总机上通过“设在线分机”功能操作，而将本分机登录到系统中。

　　(2)当拿起本机手柄呼叫总机时，本机将听到回铃声，等待总机应答。总机应答后，本机与总机接通，双方实现通话。

　　(3)在本机摘机时，如果听到忙音，应把手柄放回原处，挂机。

　　(4)如果总机呼叫本机，本机发出振铃，同时呼叫指示灯闪烁，拿起本机手柄即可与总机通话。话毕，挂好手柄，通话结束。

六、HY5716B消防电话分机运行和维护

　　HY5716B消防电话分机安装调试后便可投入使用，发现故障后首先判断是线路问题，还是编码开关接触不良，还是分机内部故障。如果是分机内部故障，请及时与生产厂家联系。其它故障用户应能自行排除。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	泰和安
[型号]	HY5716B
[名称]	消防电话分机
[工作电压]	DC24V
[尺寸]	80mm*210mm*40mm(包括手柄)
[重量]	286g
[环境湿度]	≤95%，不结露
[频率范围]	300～3400Hz
[振铃声级]	≥70dB
[编码范围]	1-99
[大气压力]	86 ～106kPa
