一、TS-FP-0.1KVA应急照明分配电装置技术特征

内容	技术参数

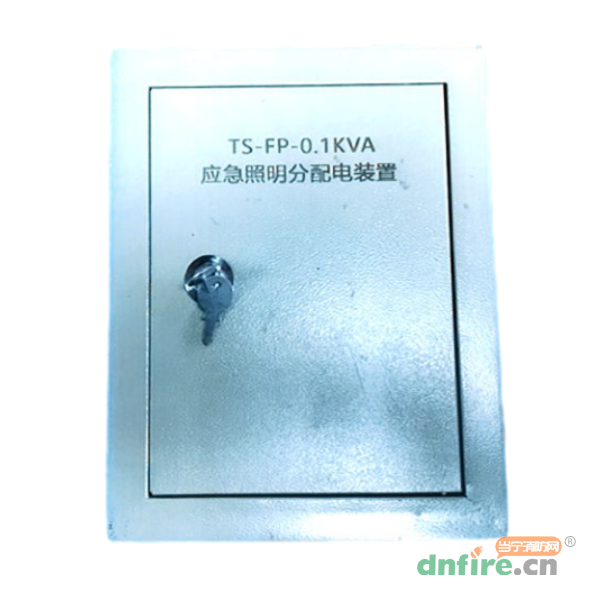

型号名称	TS-FP-0.1KVA应急照明分配电装置
额定输入电压	DC48V
额定输出电压	DC48V
额定输出功率	100W
编码方式	电子编码，占用1个地址，可在1～200之间任意设定
线制	与应急电源有极性二线制连接
输出回路数量	2路，单回路配接灯具数量：25个（最多）
壳体材料	金属＋塑料
外形尺寸	250mm×200mm×140mm（长×宽×高）
重量	约1.7kg
使用环境	温度：0℃～55℃
	相对湿度≤95%，不凝露

二、TS-FP-0.1KVA应急照明分配电装置安装接线

　　采用壁挂式安装结构。用4个M5壁挂螺栓固定在墙体上，膨胀螺栓安装的水平间距为140mm，垂直间距为200mm。

　　Z＋、Z－：总线（有极性），Z＋与应急电源的OUT＋相连、Z－与应急电源的OUT－相连；

　　O1＋、O1－：输出1；

　　O2＋、O2－：输出2。

三、TS-FP-0.1KVA应急照明分配电装置布线要求

　　总线（Z＋、Z－）宜选用单芯截面积≥1.5mm²阻燃RVS双绞线，穿金属管或阻燃管敷设；

　　输出线（O＋、O－）宜选用单芯截面积≥1.5mm²阻燃RVS双绞线，穿金属管或阻燃管敷设；

　　分配电装置配套底座如图4-2右图所示（单位：mm）。

　　分配电装置外壳应可靠接地，接地线宜用4mm²的铜导线，接地电阻小于4Ω。
