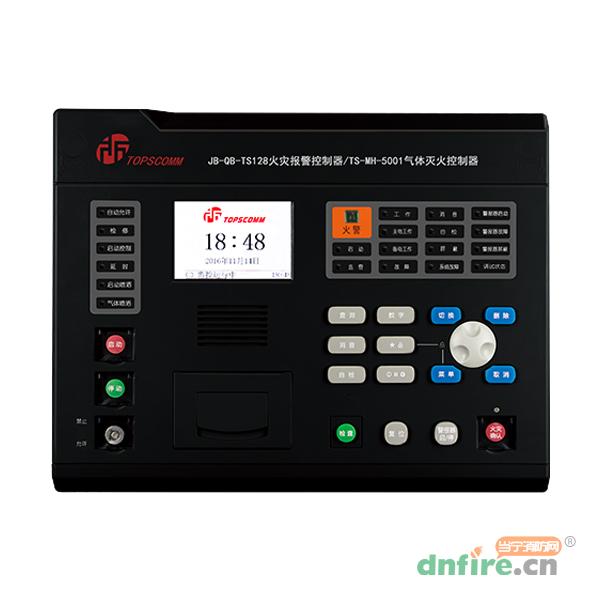

JB-QB-TS128/TS-MH-5001火灾报警控制器/气体灭火控制器 单区
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥20000.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 鼎信消防
进入品牌页
关注

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

一、JB-QB-TS128/TS-MH-5001火灾报警控制器/气体灭火控制器产品特点

  采用自主知识产权的TC-BUS通信协议,实现可供电的大电流无极性二总线通信,具有经济、布线方便、抗干扰性强、驱动能力强的特点;

  信息快速上传机制,报警时间小于1s;

  采用壁挂式结构,体积小、可靠性高、配置灵活、安装使用方便;

  采用彩色大屏幕液晶显示器,信息以汉字方式直观显示在屏幕上;

  内嵌微型打印机,可实时打印系统的报警信息、状态信息及记录信息;

  配置有故障输出、火警输出和喷洒输出;

  内置浪涌保护器件,减少雷击浪涌引起的损坏;

  拥有局域联网功能,实现对火警、故障等信息的组网传输和操作;

  数据存储单元可记录、存储不少于100000条系统设备的运行状态信息;

  主电工作电压范围大,最高可达AC420V;

  备电采用智能供电管理,具有备电充放电管理、完善的保护功能;

  支持TTS语音播报功能,以中文语音的方式播报各类信息。

二、JB-QB-TS128/TS-MH-5001火灾报警控制器/气体灭火控制器产品参数

内容 技术参数
型号 JB-QB-TS128/TS-MH-5001
主电电源 额定电压AC220V   电压范围AC176V~AC420V
备电电源 12V/5.0 Ah铅酸蓄电池
液晶规格 320×480图形点阵彩色液晶屏
容量 最多可挂接128个现场设备
驱动能力 电磁阀输出最大DC24V/3A
外形尺寸 320mm×250mm×75mm

使用环境

温度:0℃~+40℃
相对湿度≤95%,不凝露

三、JB-QB-TS128/TS-MH-5001火灾报警控制器/气体灭火控制器安装接线

  JB-QB-TS128/TS-MH-5001火灾报警控制器/气体灭火控制器采用壁挂式安装方式。使用膨胀螺栓固定在牢固的墙壁上,膨胀螺栓安装的水平间距为275mm(上)、297mm(下),垂直间距为200mm。

JB-QB-TS128/TS-MH-5001火灾报警控制器/气体灭火控制器安装接线

  地线、N、L:交流220V电源输入,其中地线为电源保护地线;

  GZ+、GZ-:故障信号输出,DC24V有源输出;

  HJ+、HJ-:火警信号输出,DC24V有源输出;

  PS+、PS-:喷洒信号输出,DC24V有源输出;

  B1、B2:TC-BUS总线;

  MPI+、MPI-:联网总线;

  24V+、24V-:DC24V输出,为现场的系统设备供电,可提供最大300mA电流输出。

  YF+、YF-:压力反馈信号,应输入动合型(常开)干触点(无源)信号,其终端匹配电阻为5.1kΩ/0.25W;

  DC+、DC-:电磁阀驱动端子,启动时输出DC24V电压信号。

  T、R、G:RS232接口,配接图形显示或火灾传输设备。

四、JB-QB-TS128/TS-MH-5001火灾报警控制器/气体灭火控制器布线要求及注意事项

  不同电压等级、不同类别的线路,不宜布在同一穿线管内或线槽中;

  交流220V电源线(、N、L)宜选用阻燃耐压750V以上的三芯绝缘线;

  故障信号线(GZ+、GZ-)、火警信号线(HJ+、HJ-)以及喷洒信号线(PS+、PS-)宜选用RVS-2×1.0mm²或1.5mm²阻燃或耐火双绞线,最长距离不应超过500m;

  TC-BUS-PDC总线(B1、B2)为无极性二总线,宜选用RVS-2×1.0mm²或1.5mm²阻燃或耐火双绞线,最长距离不应超过1200m;

  电磁阀驱动连接线应选用截面积≥1.5mm²RV线。如果电缆长度大于50m,则选用截面积≥2.5mm²RV线。应计算线损压降、保证电磁阀的最低工作电压。

  注意事项:

  隔离器配接编码设备应不超过32点;

  系统调试过程中,现场设备防尘罩禁止过早摘除,避免装修过程引起误报警;

  内含高压,维护时请注意安全。
