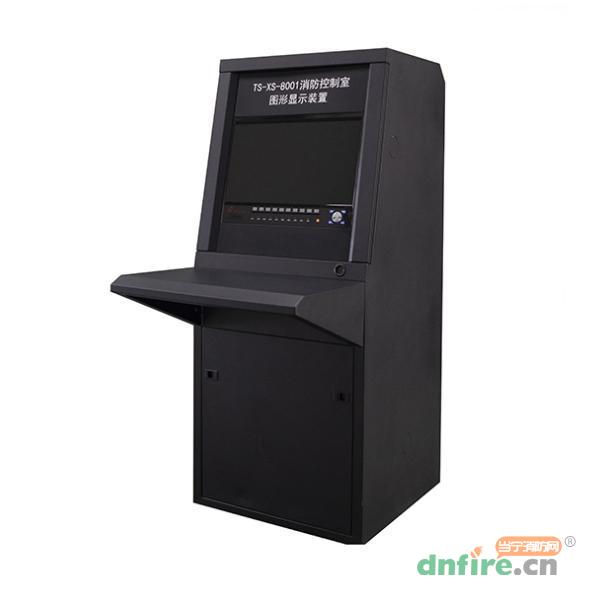

一、TS-XS-8001消防控制室图形显示装置概述

　　TS-XS-8001消防控制室图形显示装置用于火灾报警及消防联动设备的管理与控制以及现场设备的图形化显示，可与JB-QB-TS500/1500/3200等系列火灾报警控制器及电气火灾监控系统、消防电源监控系统等消防相关系统，组成图形化消防监控系统。

二、TS-XS-8001消防控制室图形显示装置产品特点

　　采用Cortex-A9架构，高稳定系统设计，高度集成化，模块化。

　　一体化设计，能有效节约空间。

　　火灾监控、信息传输、消防安全管理功能一体化。

　　具有丰富的外部接口，包括RS232，RS485，USB，HDMI等。

　　可视化监控界面，矢量图纸无极缩放，动态显示监控对象状态。

　　大屏幕液晶，支持CAD图纸显示。

三、TS-XS-8001消防控制室图形显示装置技术特性

内容	技术参数
型号	TS-XS-8001
工作电压	AC220V/50Hz
功耗	≤30W
液晶规格	1366×768，18.5英寸TFT-LCD液晶屏
接口类型	RS232  RS485  USB  HDMI  SD  网口  耳机  麦克
外形尺寸	913mm×546mm×1305mm（长×宽×高）
使用环境	温度：0℃～+40℃
	相对湿度≤95%，不凝露

四、TS-XS-8001消防控制室图形显示装置接线方法

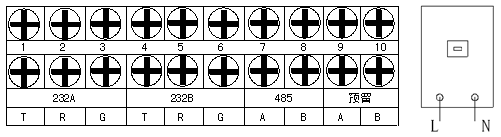

　　图形显示装置对外接线示意图如图：



　　485A、485B：RS485总线；

　　232T、232R、232G：RS232发送、接收、接地（A、B两路）；

　　空气开关的对外接线包括火线和零线（L和N）220V交流电源；

　　有接地标识处要用接地线外接至大地；

　　鼠标键盘的连接线要穿过操作台右上方的通孔后，连接至显示屏后边的USB接口。

　　注：RS232接线时，图形显示装置与控制器连接要交叉连接，即一端的接收要接另一端的发送，一端的发送要接另一端的接收。

五、TS-XS-8001消防控制室图形显示装置布线要求

　　布线要符合GB50166-2007的要求；

　　不同电压等级、不同类别的线路，不应敷设在同一管内或者线槽中；

　　485A、485B：RS485总线，宜选用RVS-2×1.5mm²阻燃或耐火双绞线，最长距离不超过1200m；

　　232G、232T、232R：RS232总线，宜选用三绞线，最长距离不超过15m；

　　交流220V电源线（L、N、地线），宜选用耐压750V以上的阻燃三芯绝缘线。
