一、SM8301B输入模块概述

　　SM8301B输入模块是按照GB16806-2006《消防联动控制系统》研制开发的新型产品，内置处理器，电子编码，与西核彩桥公司JB-QB-CH8000火灾报警控制器（联动型）连接。用于火灾报警控制器对外部设备（如水流指示器、压力开关等）的开关量报警信号的监视。

二、SM8301B输入模块工作原理

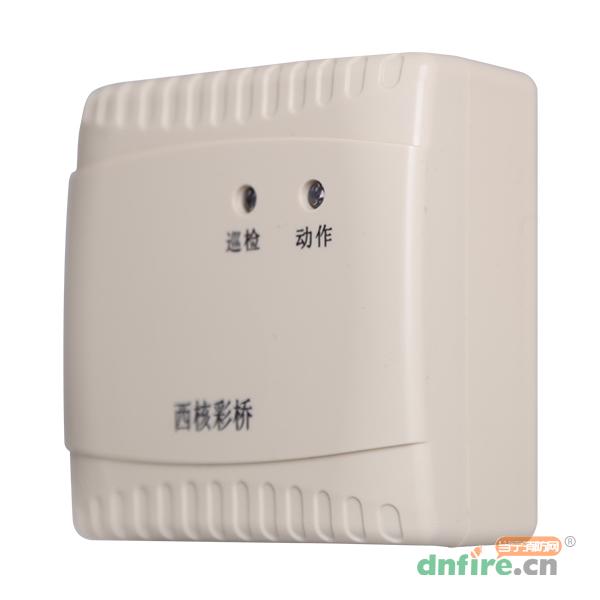

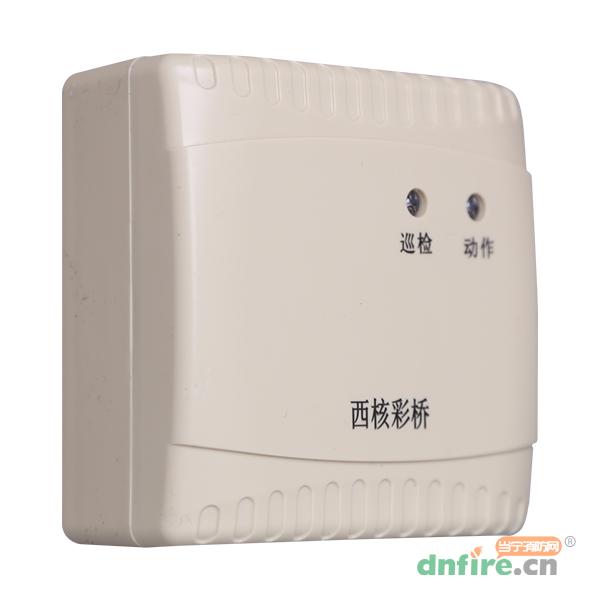

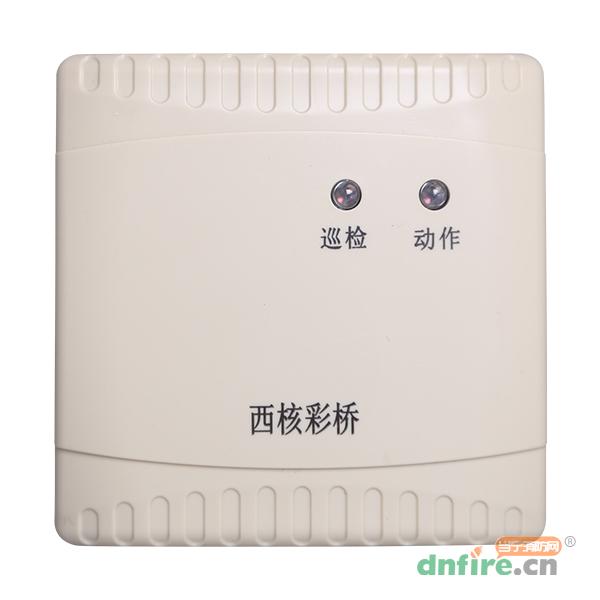

　　输入模块占用1个总线地址。处于正常监控时，红色“巡检”灯闪亮。在与报警控制器或外部监视设备间的连接线发生故障及该产品本身故障时，控制器将报出该故障点。输入模块监视的外部设备动作，模块输入端接收到无源闭合信号后，“动作”指示灯常亮，同时将信息上传给火灾报警控制器，火灾报警控制器发出音响并显示模块反馈信息。

三、SM8301B输入模块技术条件

　　环境温度：-10℃～55℃

　　相对湿度：≤95%(40±2℃)

　　工作电压：DC20.4V～DC26.4V

　　额定电流：静态≤350uA报警≤3mA

　　输入特性：无源触点闭合

　　执行标准：GB16806-2006

　　认证标志：CCC

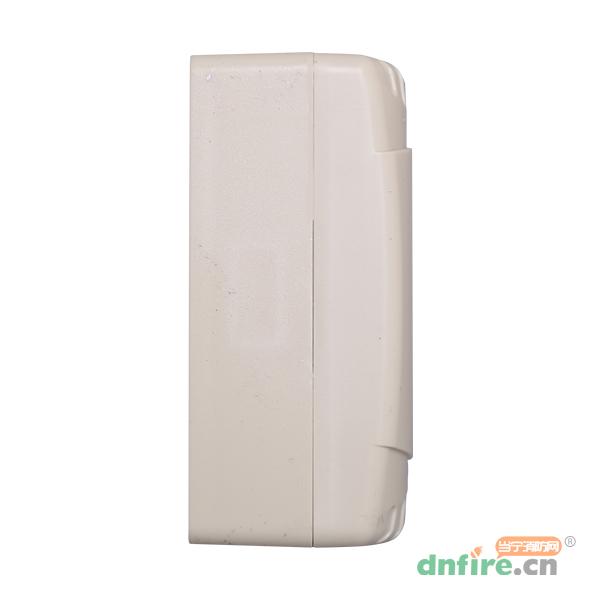

　　外形尺寸：85mm长×85mm宽×39mm高

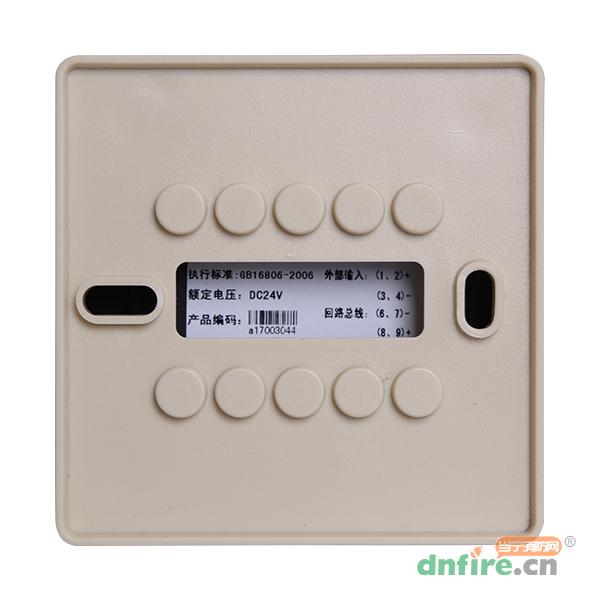

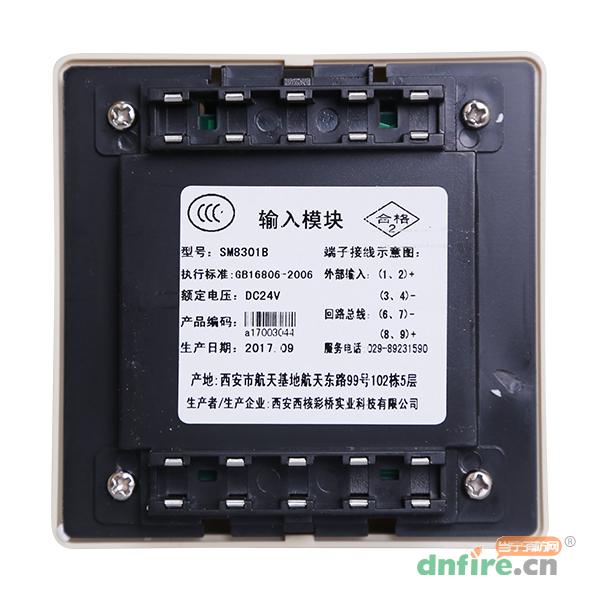

四、SM8301B输入模块接线说明

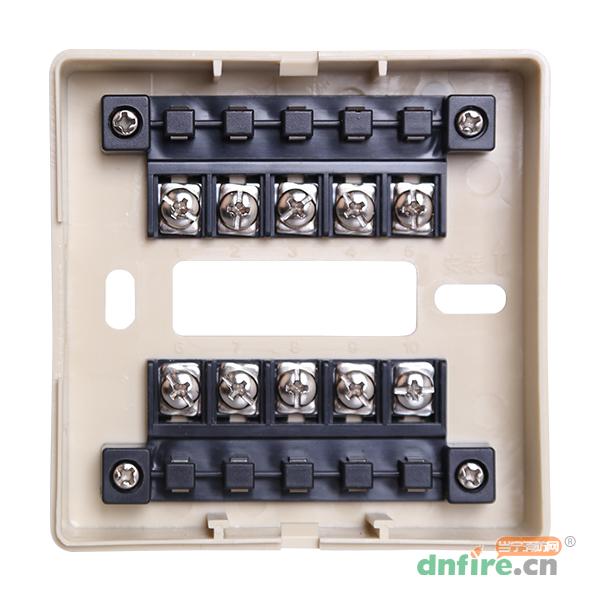

　　将火灾报警器回路总线+、总线-分别接入底座总线+（8或9）、总线-（6或7）端上，注意极性不得接反。输入1（1或2）、输入2（3或4）端接收受其监视的外部设备的开关量触点，无正负极性。

　　注意：在输入1（1或2）、输入2（3或4）端需接47K终端电阻。否则模块报故障，建议将此终端电阻接在监视的外部设备上。
