一、凯德GS8202B紧急启/停按钮产品概述

　　GS8202B编码型紧急启/停按钮，用于控制气体灭火系统的启动及停动。通常安装在现场，当被保护的区域内发生火灾时，按下“按下喷洒”按键，即可向气体灭火控制器（以下简称控制器）发出气体喷洒请求信号。气体灭火控制器发出气体喷洒命令，经延时，启动气体喷洒电磁阀。在延时期间，若现场人员确认无火灾发生，可立即按下“停止”按键，终止启动。

　　按钮为编码方式，启动和停动共占一个编码点；按钮可提供输出无源常开触点信号，可直接控制声光警报器等设备。

　　编码型紧急启停按钮是气体释放控制中的重要设备，它分为紧急启动和紧急停止两个按钮：紧急启动按钮可以在探测器未报警或者探测器已报警，但系统还在预设的延时阶段中强行启动喷放；紧急停止按钮则是在延时阶段立刻中止喷放的保护性设施。GS8202B的设计上都采用了多重保障措施，保证这两个按钮不会因为线路或者其他干扰因素导致系统误动作。

　　直接接入气体灭火控制器总线

　　电子编码，方便现场改写

　　启动和停动共占一个编码点

　　提供输出无源常开触点信号，可直接控制声光警报器等设备

　　双动作保护，击碎玻璃罩后，按下“按下喷洒”按键

　　启动零件类型：重复使用型

　　专用钥匙复位

二、凯德GS8202B紧急启/停按钮主要技术指标

型号	GS8202B
工作电压	总线24V，允许范围：16V～28V
电流	监视电流：≤0.8mA 报警电流≤10mA
编码方式	电子编码方式，编码范围可在1～252之间任意设定
常开输出触点	额定值DC60V、0.1A，接触电阻≤100mΩ
启动方式	击碎玻璃罩后，按下“按下喷洒”按键
启动零件类型	重复使用型
“按下喷洒”按键复位方式	用专用钥匙复位
指示灯	“按下喷洒”按键：红色，按下时常亮“停止”按键：绿色，按下时常亮
线制	与气体灭火控制器采用无极性两线制连接
外壳防护等级	IP33
使用环境	温度：-10℃～+55℃ 相对湿度：≤95%，不凝露
外形尺寸	112（长）mmX133（高）mmX65mm（厚）

三、凯德GS8202B紧急启/停按钮结构特征、安装与布线

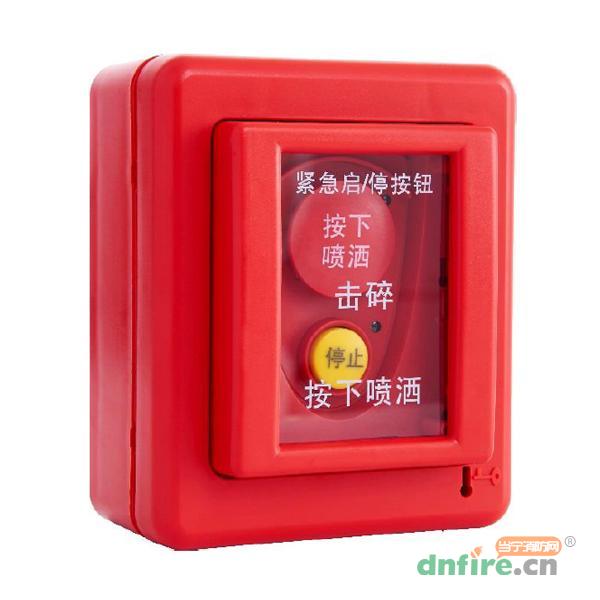

　　按钮的外形示意图如下图所示。

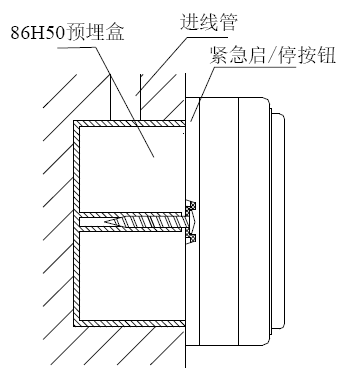

　　按钮底壳与上盖之间采用插接方式，通过两个螺钉锁紧，底壳底部有安装孔，安装时将底壳安装在86H50型预埋盒上，安装孔距如图所示。

　　端子示意图如下图所示。

　　Z1、Z2：无极性信号总线输入。

　　K1、K2：启动无源常开输出。

　　布线要求：信号总线采用截面积不小于1.0mm²的双绞线。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	GS8202B
[类型]	紧急启/停按钮
[尺寸]	112（长）mmX133（高）mmX65mm（厚）
[防护等级]	IP33
[编码方式]	电子编码
