一、GS-VA-831、GS-VA-832、GS-VA-833广播功率放大器产品概述
广播功率放大器是消防应急广播系统配套产品,它与相应的广播音源设备和广播终端设备等配合,实现消防现场的应急广播功能。GS-VA-833广播功率放大器、GS-VA-832广播功率放大器、GS-VA-831广播功率放大器功能相同,但功率不同,分别为500W、300W和150W。
受GS-VA-830广播控制盘控制,通过GS-VA-830来控制功放的启动和关闭
具有受控自检功能
在使用话筒播音时,监听能够自动静音,以彻底消除音频回授
当接收应急广播控制信号时,能自动调整音频输出至预定位置,不受音量电位器的控制,消除人为操作对音频输出的影响
具有主备电自动切换功能并指示当前供电方式及状态,主电优先
当功放故障或外部线路出现异常致使其处于故障不可恢复的状态时,GS-VA-830广播控制盘可以实现声光告警
功放120V定压输出端子区分直流短路和交流短路
二、凯德GS-VA-831、GS-VA-832、GS-VA-833广播功率放大器主要技术指标
输出功率 |
GS-VA-831输出功率:150W
GS-VA-832输出功率:300W
GS-VA-833输出功率:500W
|
工作电压 |
主电源交流 AC220V,备用电源交流 AC220V |
定压输出 |
120V |
频率特性 |
80Hz~8KHz (90V~145V) |
谐波失真 |
≤5% |
噪声电平 |
<37mV |
使用环境 |
温度:0℃~+40℃
对湿度:≤95%,不结露
|
外形尺寸 |
88.1mm(2U)×482.6mm×305.0mm |
三、GS-VA-831、GS-VA-832、GS-VA-833广播功率放大器结构特征与安装

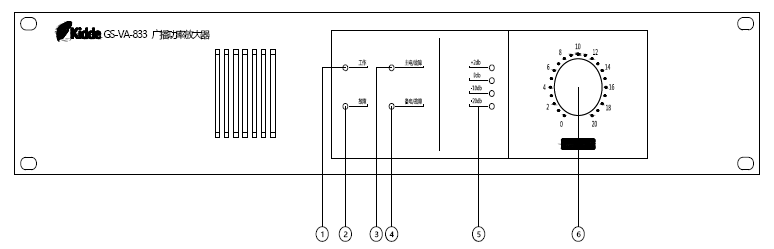

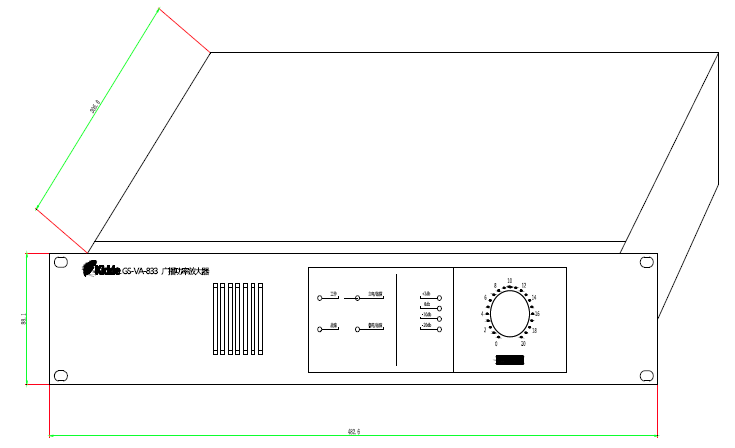

以GS-VA-833广播功率放大器为例进行说明,其外形及结构示意图如下:
本广播功率放大器采用标准插盘结构安装,其后部示意图如如下:
1)工作指示灯:830启动本设备后该指示灯为绿色,表示本机工作正常。
说明:当功放电源开关打开时工作指示灯不亮,此时如果主备电均正常时,主电绿灯亮,说明功放处于待机状态。
2)故障灯:
说明:故障灯常亮,表示本机音频输出线处于交流短路,本机已经处于保护状态。如果音频输出线短路故障排除,需将电源关闭,然后再重新启动,才能解除指示灯常亮状态;
3)主电指示灯:绿灯亮表示本机采用主用电源供电,黄灯故障灯亮说明主用电源断开。说明:当功放电源开关打开时,如果主电正常则绿灯点亮,如果断开则黄灯点亮。
4)备电指示灯:绿灯亮表示本机采用备用电源供电,黄灯故障灯亮说明备电断开。
说明:当功放电源开关打开时,如果主备用电源均正常,默认主电优先工作,对应主电指示灯为绿色,备电指示灯处于熄灭状态(代表目前备电正常);如果主用电断开,功放会自动转为备用电工作,对应的备电指示灯为绿色,主电指示灯为黄色。
5)音频输出电平显示:动态显示音频输出的幅度。
6)音量电位器:调整此旋钮,可以改变当前的监听音量以及音频输出的大小。顺时针旋转,监听音量增大;逆时针旋转,监听音量减小。
7)音频输入:RCA音频接口,其中一路RCA口,可以作为接收来自于音源设备的音频输出,另外一路可做为级联下一台功率放大器的音频输入。
8)保险管座:本机供电的交流保险(8A、Ф5×20)。
9)电源开关:控制本机的电源开关,打开后功放启动与停止由830发送指令控制。
10)级联输入:10位排插线,与830及其他功放级联在一起,实现每台功放与830广播控制盘之间的通讯。
注:830可以级联15台功放,级联线长度可达10米。
11)功放设备地址编码位:通过拨下对应位实现对本设备地址的编码(采用2进制编码方式)。
12)定压输出:功率放大器的音频输出广播线,内含48V直流电,当线路短路时通过功放采样后将信息发送到830广播控制盘,由控制盘实现声光告警并记录。
13)备用电源输入:备用交流220V电源输入接口。
14)主用电源输入:主用交流220V电源输入接口。
