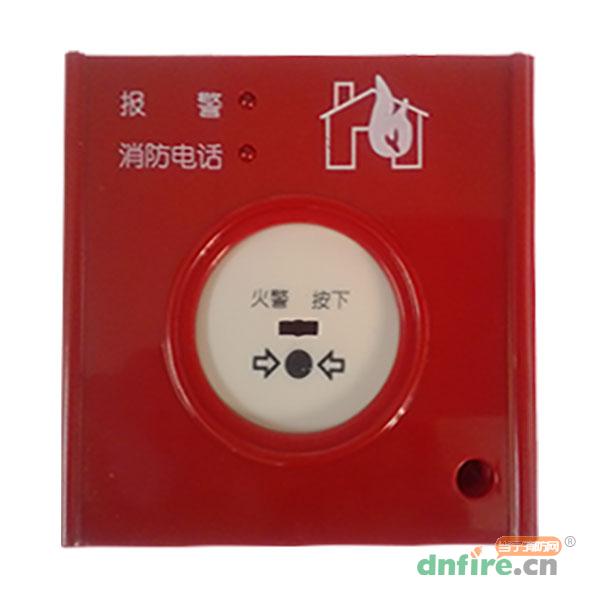

一、J-SAP-M-AY3718手动火灾报警按钮功能和用途

　　连接在火灾报警控制器的信号总线上，提供一组可人为按下式开关，当开关被按下时，发出火灾报警信号，并将该信号传输至火灾报警控制器。

二、J-SAP-M-AY3718手动火灾报警按钮技术指标

静态电流	＜200μA	环境温度	-10℃~+50℃
火警电流	＜2mA	环境湿度	≤95%RH（40℃±2℃）
工作电压	DC13V~24V	外形尺寸	85*85*35mm

三、J-SAP-M-AY3718手动火灾报警按钮特点

　　·采用电子编码方式进行编码，占用回路单元一个编址点，编址点在1-255范围内可设。

　　·可直接安装在工程预埋的86系列的安装盒上，也可采用明装方式，安装在手报明装盒上。

　　·采用两总线无极性工作方式。

　　·具有报警和电话线路（如果用）通断状态的指示。

　　·不用拆卸，采用专用钥匙对触发器件进行复位。

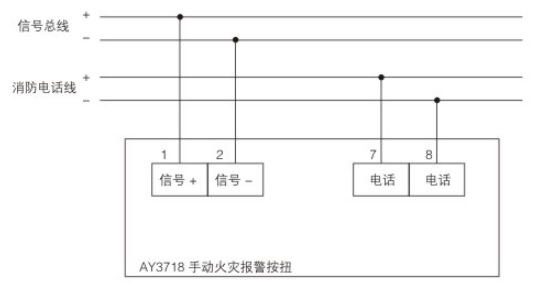

四、J-SAP-M-AY3718手动火灾报警按钮接线示意图

五、J-SAP-M-AY3718手动火灾报警按钮安装方式

　　·将一字形螺丝刀插入手报右侧的槽孔中，旋转螺丝刀，打开手报外壳。

　　·对手动火灾报警按扭进行编码。·将连接线从引线孔中引出，按要求接在相应的端子上。

　　·用两个ST2.9×10自攻螺丝钉将手动火灾报警按钮固定。

　　·将外壳扣上即可。布线要求同JTY-GD-AY3880点型光电感烟火灾探测器。
