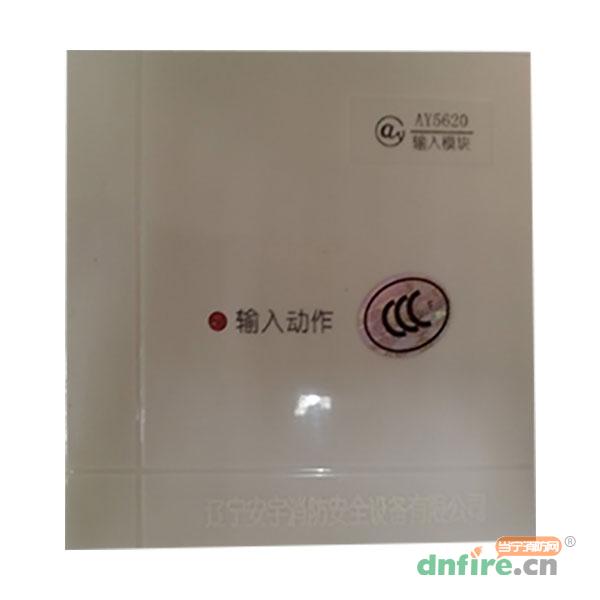

一、AY5620输入模块功能和用途

　　·连接在火灾报警控制器的信号总线上，能够接收外部设备无源触点信号，并将触点的开关状态反馈给火灾报警控制器。

　　·外部设备类型：水流指示器、压力开关、信号阀等。

　　·可以做为各种输出无源触点信号的设备与火灾报警控制器连接的接口模块。

　　·能够监视模块外部连接线的通断状态。

二、AY5620输入模块技术指标

静态电流	＜200μA	环境温度	-10℃~+50℃
动作电流	＜2mA	环境湿度	≤95%RH（40℃±2℃）
工作电压	DC13V~24V	外形尺寸	85*85*35mm

三、AY5620输入模块特点

　　·采用电子编码方式进行编码，占用回路单元一个编址点，编址点在1-255范围内可设。

　　·可直接安装在工程预埋的86系列安装盒上，也可采用明装方式，安装在模块明装盒上。

　　·采用两总线无极性工作方式。

　　·可通过火灾报警控制器设置接收外部设备无源触点信号的延时时间，延时时间范围为0S-120S。

　　·具有运行和反馈状态指示。

四、AY5620输入模块接线示意图

五、AY5620输入模块安装方式

　　·用与模块底部中间槽孔宽度相等的一字型螺丝刀插入槽孔中，旋转螺丝刀即可打开模块外壳。

　　·按工程实际需要对模块进行编码。

　　·将引线为红色的24K终端负载电阻连接在外部设备无源触点的两端。

　　·将连接导线从引线孔中引出，按要求接在相应的端子上。

　　·用两个ST2.9×12自攻螺丝将模块固定。

　　·将模块外壳扣上即可。

六、AY5620输入模块注意事项

　　·模块出厂配置的24K电阻必须连接在外部设备反馈无源触点的两端，否则模块将会失去监视外部连线的通断功能，同时报自检故障。
