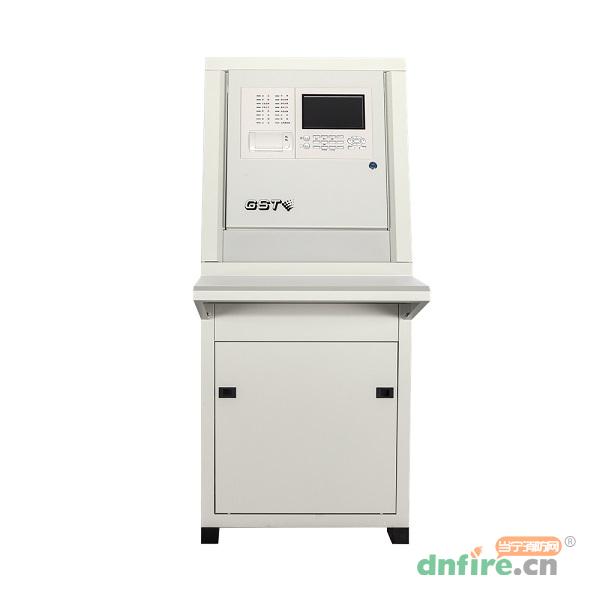

一、 GST-DJ-N500消防设备电源状态监控器琴台产品说明

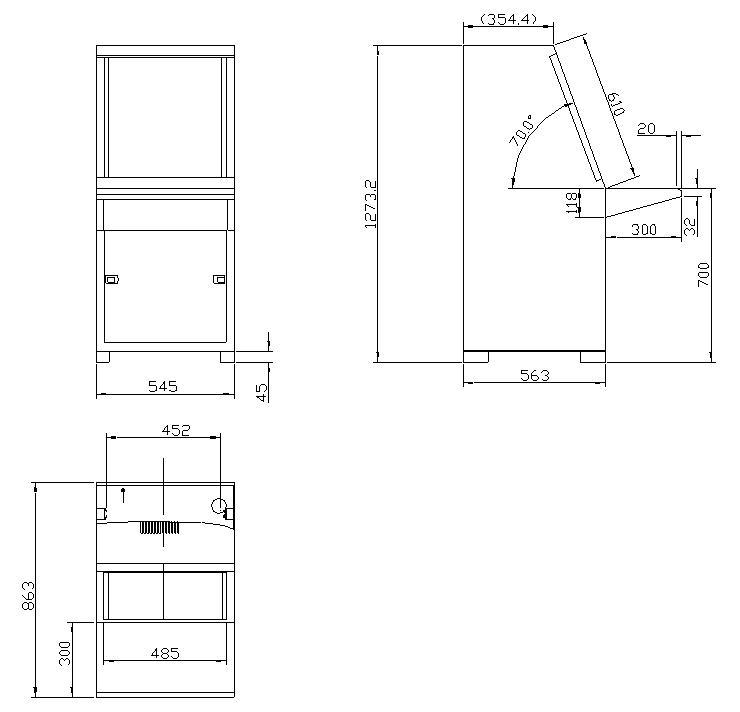

　　专用单节琴台柜，外形尺寸545mm*863mm*1273mm，可将GST-DJ-N500监控器嵌入其中。

GST-DJ-N500监控器部分资料如下：

二、GST-DJ-N500消防设备电源状态监控器概述

　　GST-DJ-N500消防设备电源监控系统具有高智能、小型化、多功能、高可靠性、简单实用等特点。监控器采用模块化设计，良好的人机交互界面，这一切使整个系统易于安装、调试及维护。监控器采用无极性二总线传输方式，配接GST-DJ系列的交流单相传感器、三相传感器组成大容量消防电源监控系统，适用于各类民用建筑、公共建筑和工业场所的消防电源监控。

三、GST-DJ-N500消防设备电源状态监控器功能特点

　　系统容量大

　　单台容量可达4个回路总计508个监控点，监控器之间可以互相组网，组成超大容量消防设备电源状态监控系统，满足大型建筑群的应用需求。

　　可靠性高

　　监控器内不同的回路板卡之间电气隔离，一块板卡的短路、接地故障不影响其他板卡的正常工作，极大地降低了不同总线间的信号串扰。

　　配置灵活

　　监控器采用模块化设计，用户可根据需求灵活配置板卡。通过配置多种通讯卡实现监控器与火灾报警控制器、其他监控器以及图形显示装置的通讯功能。

　　友好的人机交互

　　监控器采用图形化彩色显示界面，界面清晰易懂、方便直观，通过简单的操作（通过键盘的数字键或方向键操作）就可实现系统提供的多种功能。

　　调试功能丰富

　　监控器具有定点设置、定点屏蔽等功能，方便现场调试以及故障排查。

四、GST-DJ-N500消防设备电源状态监控器技术参数

交流电源	AC220V±15%，50Hz
备用电源	DC24V，2 节 12V/16Ah 密封铅酸电池串接
功耗	监控功耗 = 基本功耗 30W + 单块回路板监控功耗 11W（254 个总线设备）*回路板数 最大功耗 = 基本功耗 35W + 单块回路板报警功耗 15W（254 个总线设备）*回路板数
系统容量	最大 4 个总线制回路，每回路 127 个编码点，编码范围 1~127
通讯接口	1 路 RS - 422 通讯，用于连接图形显示装置（标配） 1 路 CAN 通讯，用于与火灾报警控制器或其他消防设备电源状态监控器联网（选配）
控制输出	2 路触点输出，通过母板上跳线 X1（对应 OUT1）和 X2（对应 OUT2）设置为常开或常闭（出厂默认常开），触点容量为 2A/24VDC。
液晶屏规格	分辨率 800×480，7.0 英寸彩色 LED 液晶屏
工作环境	环境温度：0℃～+40℃ 相对湿度：≤95%，不凝露
防护等级	IP30
