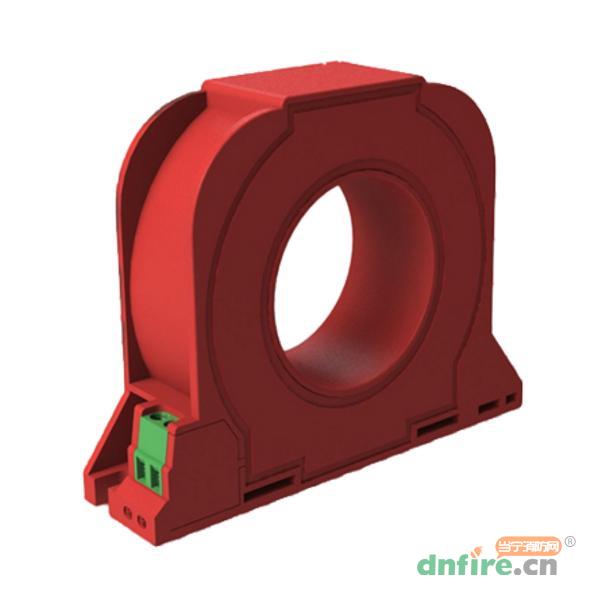

一、TY-Y4穿心式5剩余电流互感器概述
穿心式电流互感器主要用于电缆电路环境中,其结构简单、体积小巧、应用灵活,并根据主回路所用的电缆规格有多种穿心孔径相对应,本系列产品能够满足0.2级,0.5级,1级等不同精度的技术要求;同时,还可以满足新国标对平衡特性的严苛要求,不平衡电流输出值亦可以优于30mA,10mA,5mA,甚至于3mA,大大降低由主回路电流磁场干扰而引起的误报警,为设备的可靠性提供了充分的保障。优异先进的制作工艺流程。保证了其准确度等级,可靠性等技术要求,本系列产品满足GB14287.2-2014的要求。
二、TY-Y4穿心式5剩余电流互感器性能特点
穿芯结构、阻燃性环气树脂浇注,稳定性好
采用高导磁镍钢或纳米晶,线性度好、灵敏度高
优异的平衡特性、并具有极强的抗电磁场干扰能力
三、TY-Y4穿心式5剩余电流互感器选型及参数
型号 |
内径mm |
过线电流A |
检测介质 |
外形尺寸(宽×深×高) |
TY-Z45 |
Φ45 |
100 |
电缆 |
108×28×83 |
TY-Z65 |
Φ65 |
225 |
电缆 |
128×30×105 |
TY-Z80 |
Φ80 |
400 |
电缆 |
160×32×128 |
TY-Z1535 |
150×35 |
225 |
铜排 |
231×32×86 |
TY-Z1935 |
190×35 |
400 |
铜排 |
271×32×86 |
TY-Z2446 |
240×46 |
630 |
铜排 |
327×35×102 |
工作频率 |
50~400Hz |
额定输出 |
10mA~5A |
测量范围 |
10%ln~130%ln |
额定输出 |
0~1V(A或)0~0.25mA |
比值差 |
≤±0.1% |
相位差 |
≤±0.1分 |
介质强度 |
2.5KV/1mA/1min |
绝缘电阻 |
DC500V/1000Ma/min |
外壳 |
ABS,阻燃等级94-V0 |
骨架 |
PBT |
铁芯 |
镍刚或纳米晶 |
内部结构 |
环保型环氧树脂浇注 |
施工方案 |
螺丝固定 |
工作温度 |
-12℃~+45℃ |
环境湿度 |
≤85% |
接线方式 |
端子型屏蔽绞线1.5米 |
