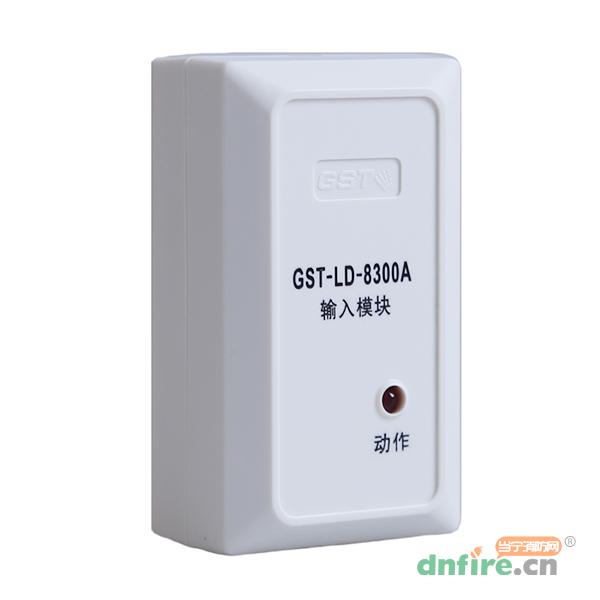

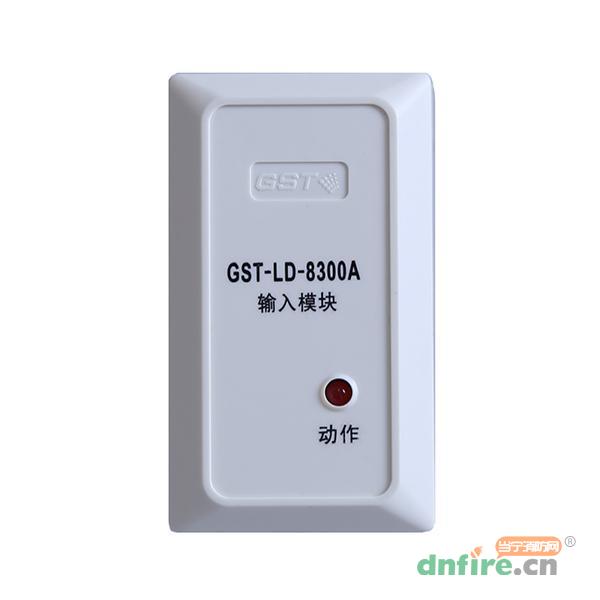

一、GST-LD-8300A输入模块特点

　　GST-LD-8300A输入模块，用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。

　　此模块用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并可接收设备的动作回答信号。

　　输入信号隔离检测，抗干扰能力强。

　　可采用电子编码器现场完成编码设置。

二、GST-LD-8300A输入模块参数

　　（1）工作电压：总线24V允许范围：16V～28V

　　（2）工作电流：监视电流≤0.48mA启动电流≤0.62mA

　　（3）线制：与控制器的信号二总线连接

　　（4）出厂设置：常开检线方式

　　（5）使用环境：

　　温度：-10℃～+55℃

　　相对湿度≤95%，不结露

　　（6）外壳防护等级：IP30

　　（7）外形尺寸：86mm×50mm×31mm（带底壳）

三、GST-LD-8300A输入模块接线

 　　其对外端子示意如

其中：

　　Z1、Z2：接控制器两总线，无极性

　　I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入

　　布线要求：信号总线Z1、Z2采用耐火RVS型双绞线，截面积≥1.0mm2；I、G采用耐火RV软线，截面积≥1.0mm2。

　　应用方法

　　模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻；模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻。

　　GST-LD-8300A输入模块与现场设备的接线：

　　Z1、Z2接总线；两线制模块，二总线、无极性

　　I、G接反馈，被监视设备端需接4.7KΩ检线电阻。
