取代原产品：GST-LD-8360 输入模块

新老产品的使用特性基本一致，并且可以混用。

一、GST-LD-8360H输入模块升级说明

　　1.新产品仅替代相应旧模块类的标准产品；

　　2.新产品整体尺寸略有缩小，但不影响功能及使用；

　　3.新产品仍然不适用任何防爆、本安产品，防爆、本安产品购买方式与以往无异；

　　4.新产品仍然不适用任何船用产品，船用产品购买方式与以往无异；

　　5.新的模块产品依然保持了旧款产品的品质和性能参数，且拆装更为便捷。

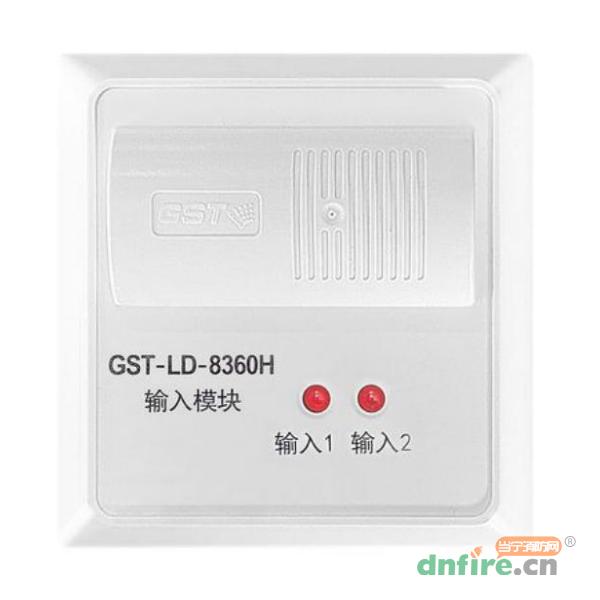

二、GST-LD-8360H输入模块概述

　　GST-LD-8360H输入模块，用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。

　　GST-LD-8360H输入模块出厂设置为占两个编码点、两路输入均为常开检线。

　　指示灯状态说明：输入1指示灯（针对输入1端信号），红色，正常状态闪亮，总线电压低故障连续闪亮两次，输入故障以2.5Hz、50%占空比闪亮，有反馈时常亮；输入2指示灯（针对输入2端信号），红色，正常状态处于熄灭状态，输入故障以2.5Hz、50%占空比闪亮，有反馈时常亮。

三、GST-LD-8360H输入模块功能特点

　　1.两线制低功耗设计；

　　2.采用32位ARM微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力；

　　3.具有两路输入端接口，可同时检测两路输入信号；

　　4.输入信号隔离检测，抗干扰能力强；

　　5.地址码为电子编码，可由电子编码器编码；

　　6.新型插拔式卡接结构，安装、拆卸简单方便，适合模块箱等多种安装方式。

四、GST-LD-8360H输入模块技术参数

型号	GST-LD-8360H
名称	输入模块
品牌	海湾
工作电压	信号总线电压：总线24V允许范围：16V～28V
总线监视电流	≤0.36mA
总线启动电流	≤0.58mA
输入方式	出厂设置两路输入均为常开检线
编码方式	电子编码方式，通过编码器可配置占用一个或两个编码点
线制	与火灾报警控制器的信号二总线无极性连接
使用环境	温度：-10℃～+55℃；相对湿度≤95%，不凝露

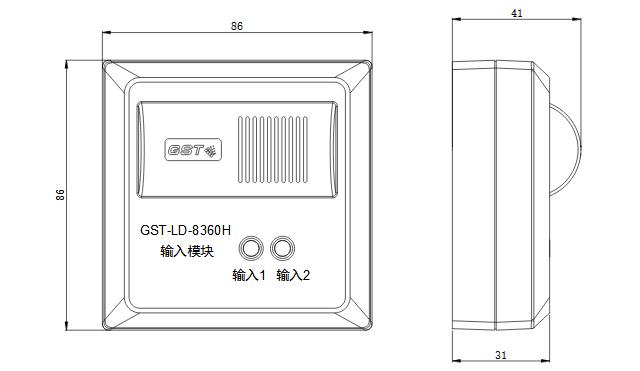

外形尺寸	86mm×86mm×41mm（带底壳）
外壳防护等级	IP 30
壳体材料和颜色	ABS，白色
重量	约95 g（带底壳）
安装孔距	60mm
执行标准	GB 16806-2006

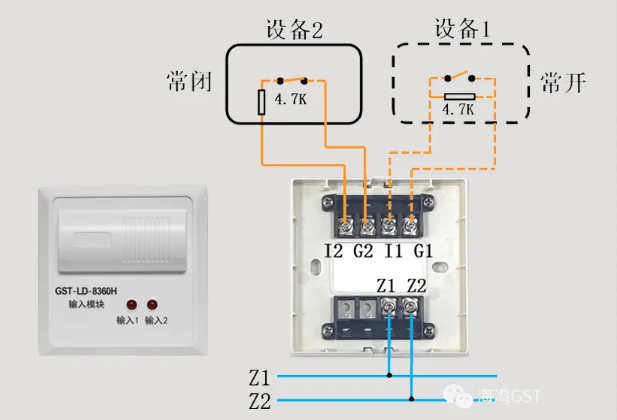

五、GST-LD-8360H输入模块接线图

　　模块输入端如果设置为常闭检线状态输入，模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻；

　　模块输入端如果设置为常开检线状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻。
