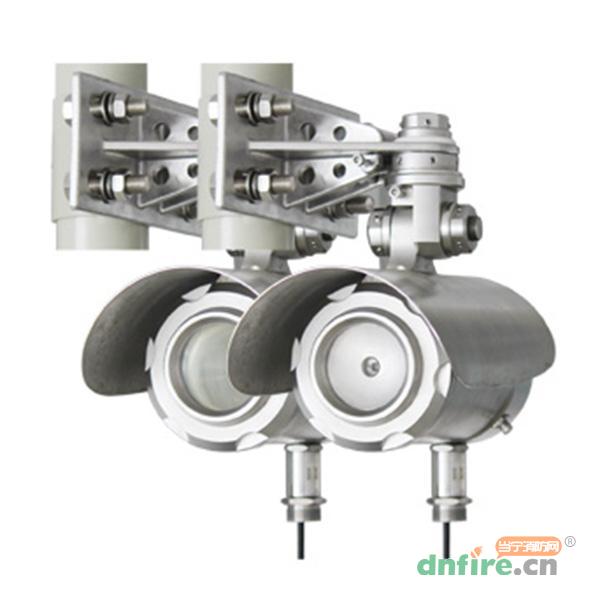

OPEN PRO开路探测器概述

　　OPENPRO线型开路激光甲烷气体探测器是新型气体检测仪器，属户外使用型产品。是目前技术最先进的开放式激光气体探测器，可与厂家生产的GP8000、GP7000、GP6000等系列气体报警控制器配套使用。已经安装在多个具有挑战性的恶劣环境的工业应用中。

　　OPENPRO采用高性能大光面光敏探测器、长寿命激光器和微控制技术，结合精良SMD工艺制造而成，具有良好的重复性和温湿度特性，以及使用寿命长、操作方便等优点。输出信号为4～20mA标准信号。

　　OPENPRO广泛应用于石油、石化行业的炼油厂、化工厂、冶金行业、电力等行业，是我们客户的首选线型开路探测器。

OPEN PRO开路探测器特点

　　高强度激光短脉冲输出,瞬时能量大于日光

　　独特的输出波形，脉冲维持时间仅1-2ms，抗干扰强

　　具有完全自检功能，有相应的故障报警信号输出

　　测量精度高，性能稳定，使用寿命长

　　4～20mA标准模拟信号输出

　　通过手操器或电脑操作设置探测器，操作更简单

　　专业的配套安装支架，现场安装简易方便

　　响应速度快，灵敏度高

　　测量距离比较远，最远能达到120m

OPEN PRO开路探测器参数

　　探测气体：CH4

　　测量量程：0-SLEL•m

　　建议报警值：（低）1.0 LEL.m;（高）3.0 LEL.m

　　预热时间：小于5分钟

　　响应时间：T90≤3s

　　保护距离：≤120m

　　工作电压：DC24V,电压范围：DC14-32V

　　功耗：发射器最大7W接收器8W最大

　　信号输出：4-20mA电流或者RS485输出

　　                  0mA：故障

　　                  2mA：抑制电流

　　                  2.5mA：探测光路被阻挡

　　                  3mA：光学镜面有污垢

　　                  4-20mA：正常操作(0-SLEL.m)

　　                  21mA：超出量程

　　固定方式：墙壁式或立往式

　　壳体材料：316不锈铜

　　工作温度：-40℃~+70℃

　　工作湿度：0%RH-100%RH(25℃)

　　大气压力：海拔高度不超过1000米

　　风速：不大于8m/s

　　防护等级：IP66

　　防爆标志：Ex d TIC T6 Gb

　　获得认证：中国防爆合格证书

　　                  SIL2安全等级证书

OPEN PRO开路探测器安装与接线

　　发射装置的电气连接

　　OPENPRO系统的发射装置的端子包含3路接线端子。接线端子是能够接受的电线线径是2.0mm2或者其它可以兼容的。

　　连接标签和应有的职能连接通过接收装雪提供详列于下表：



编号	标签	功能
1	24V+	系统电源的正极
2	GND	系统电源的接地
3	24	系统电源的负极

　　备注：导体和绝缘体额定工作温度订0°c.

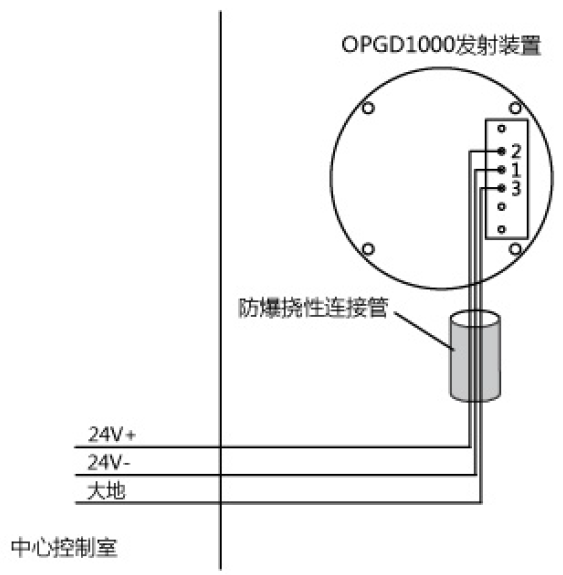

　　OPENPRO发射装置的电气连接图如下图所示：

　　接收装置的电气连接

　　OPENPRO系统的接收装置的端子包含6个接线端子。接线端子是能够接受的电线线径是2.0mm2或者其它可以兼容的。

　　连接标签和府有的职能连接通过接收装置提供详列于下表：



编号	标签	功能
1	24V+	系统电涌的正极
2	GND	系统电洞的接地
3	24V-	系统电源的负极
4	lout	4-20mA输出模块的输出接口
5	485-A	R$485A输出接口
6	485-B	R$485B输出接口
7	232-R	232的RXD信号
8	232-T	232的TXD信号

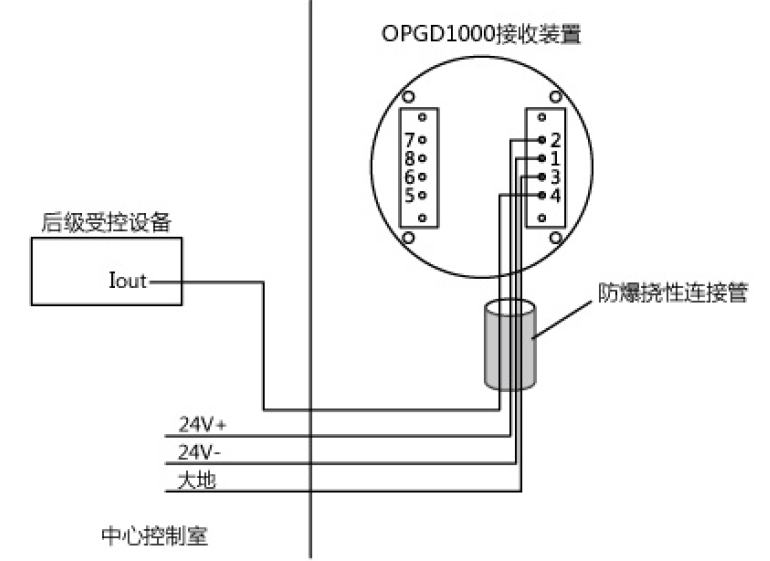

　　OPENPRO接收装詈的电气连接图如下图所示：

　　供电电源要求

　　OPENPRO开路激光甲炕气体探测器的供电电源是标准的24V直流电源。对千供电电游距离OPENPRO的发射装置或接收装置比较远的情况，要保证OPENPRO正常工作，供电的电源到达发射装置或接收装置的电压要保证在14V至32V之间。

　　OPENPRO的发射装置最大消耗功率是SW，接收装置的最大消耗功率为6W。
