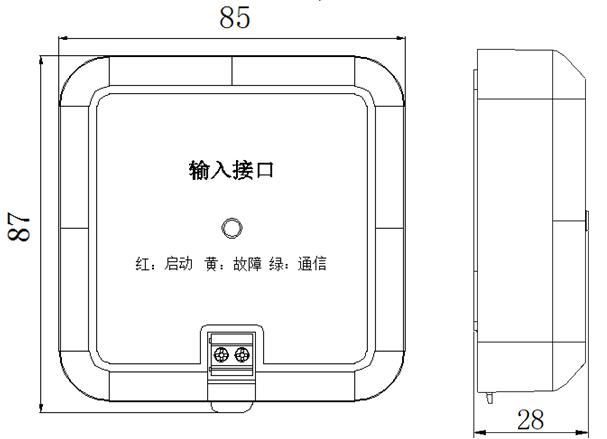

一、TX3202 输入接口外形尺寸

二、TX3202 输入接口功能特点

　　1)具有检线功能，可设置常开检线或常闭检线

　　2)具有电池欠压提醒功能

　　3)采用430M/470M无线通讯技术，无需布线

　　4)内置唯一ID，可与家用火灾报警控制器组网

　　5)PCB板全密封防护工艺

三、TX3202 输入接口技术参数

工作电压	DC3V（2 节锂铁电池）
工作电流	监视电流：≤20uA；报警电流：≤5mA
线制	无线通讯
发射功率	< 20dBm
最大通讯距离	空旷300m
频 段	433MHz
接口状态指示	正常监视状态：绿灯每75S 闪烁一次 报警状态：红灯常亮 故障状态：黄灯每50S 闪烁一次
使用环境	温度-10℃～+55℃，相对湿度≤95%RH，不凝露
颜色	珍珠白色
重量	约149g
外形尺寸	87mm×85mm×28mm(含底座)
执行标准	GB22370-2008《家用火灾安全系统》



四、TX3202 输入接口安装布线

　　1)适宜安装的位置：为了保证接口最佳的通信距离，在天线使用过程中，天线尽量不要贴近地表面，周边最好远离障碍物。

常开模式

常闭模式

　　2)布线要求：监视信号输入线采用RVS-2×1.0mm2或1.5mm2线，穿金属管（线槽）或阻燃PVC管敷设。

　　3)应避免安装的位置：温度低于零下10℃、高于55℃或相对湿度≥95%RH的区域。

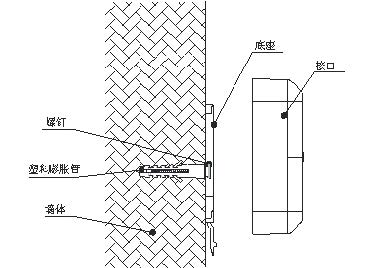

　　4)接口安装示意图如图1-18所示：用塑料膨胀管和3.5×25FA螺钉将底座固定在墙壁上，安装孔距如图所示。将2节AA电池推入接口电池槽内，按一下注册按键，绿灯闪烁。如不正常，则应检查电池是否正确安装或电压过低。接口测试好后，将接口扣在底座上，使其紧固到位。
