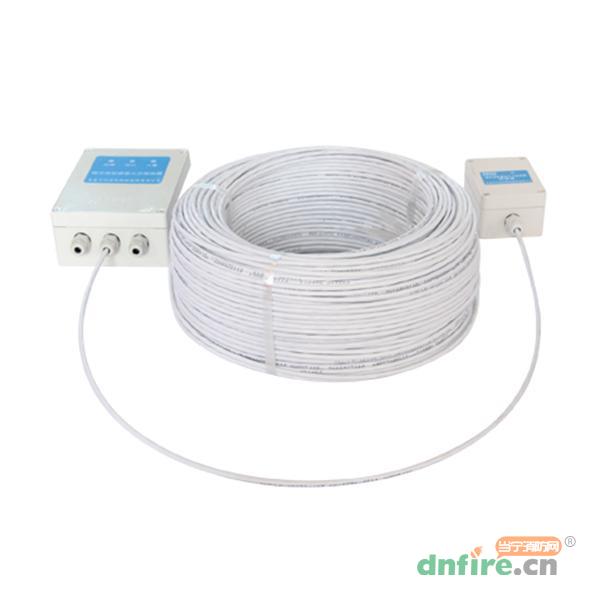

一、JTW-LD-SF300/105缆式线型感温火灾探测器概述

JTW-LD-SF300/105缆式线型感温火灾探测器是一种新型的超长距离使用的不可重复使用的监测环境温度变化的消防产品，主要由微电脑处理器、感温电缆、终端盒组成。探测器具有良好的环境适应性，能够近距离或贴近保护，在各种潮湿、污染、粉尘的消防探测场所能够高可靠地工作，所以被广泛地应用在仓库、货场、电缆隧道、车辆隧道、油气输送管道、变压器、皮带输送机及机车、配电盘等消防探测场所。

组成探测器具有定温报警功能，特别适用于电缆隧道、电缆桥架、电缆井内的动力电缆及控制电缆的火警早期预报，可在电厂、钢厂、化工厂等场合使用。

二、JTW-LD-SF300/105缆式线型感温火灾探测器产品特点

探测器的感温电缆为温度敏感元件，由三根分别挤塑热敏绝缘材料的导线绞合而成，能够对沿着其安装长度范围内任意一点的温度变化进行探测，再经过单片机微控制器模糊数学的计算方法做出火警判断。

其主要特点简述如下：

　　1.感温电缆结构稳定，抗干扰性及抗拉性能强。

　　2.具有开路、短路两种故障报警。

　　3.微电脑处理器和终端盒外壳采用阻燃材料，抗腐蚀、抗老化。

　　4.带手动火警和故障模拟功能。

　　5.探测器抗干扰能力强，采用隔离检测以及软件抗干扰技术，可应用于强电磁场干扰的场所。

　　6.通过输入模块的无极性二总线技术和所有火灾报警控制器通讯。

　　7.接入专用显示装置具有报警定位功能。

三、JTW-LD-SF300/105缆式线型感温火灾探测器参数性能

　◎探测器类别：缆式、不可恢复式、定温

　◎动作温度：105℃±10%

　◎感温电缆最高环境温度：75℃

　◎微电脑处理器、终端盒环境温度范围：-40℃~+70℃

　◎最小报警长度：1m

　◎最大使用长度：1000m

　◎感温电缆芯线绝缘电阻：≥20MΩ

　◎工作电压：DC24V（85-110%）

　◎静态电流≤15mA

　◎报警电流≤25mA

　◎过流保护动作电流＞50 mA

　◎报警复位：手动复位、断电复位

　◎状态指示：

　　正常运行：绿色指示灯闪亮

　　定温火警：红色指示灯常亮

　　故障：黄色指示灯常亮

　◎使用环境：相对湿度≤95%，不凝露

　◎继电器无源触点输出：DC24V/1A

　◎外壳防护等级：IP55

　◎执行标准：GB 16280-2014

四、JTW-LD-SF300/105缆式线型感温火灾探测器接线与调试

　　1.打开微电脑处理器盒盖，依次将感温电缆、24V电源线、信号线从防水接头穿入盒体，按图要求接入端子排。感温电缆另一端接入终端盒，线芯按图要求接入端子，拧紧防水接头。

　　2.上电后，系统自检2—3秒后，绿灯闪亮。（频率约1HZ）

　　3.手动测试模拟故障：把双排插针S3上的第2组插针上的短路环拔下插在S4中间一组插针上，短接后黄灯常亮，故障继电器动作，用万用表测量Z1、CB1端子导通，Z1、CK1端子断开，测试后拔下短路环故障恢复。

　　4.手动测试模拟火警：把双排插针S3上的第2组插针上的短路环拔下插在S4右侧一组插针上，短接后红灯闪亮，火警继电器动作，用万用表测量Z2端和CK2端导通，测试后拔下短路环火警恢复。

　　5.如果要加温测试，可以将感温电缆距离末端300mm的1m加热，或者在感温电缆上缠绕纸张，同时点燃纸张，当温度达到动作阈值，即可产生火灾报警。测试后的感温电缆剪除后重新与终端盒连接牢固，系统复位。

　　6.手动复位：用短路环将插针S1（在电路板上部）短接一下，系统将被重新复位。

　　7.调试完毕，盖好上部盒盖，通电运行

　　8.接线说明

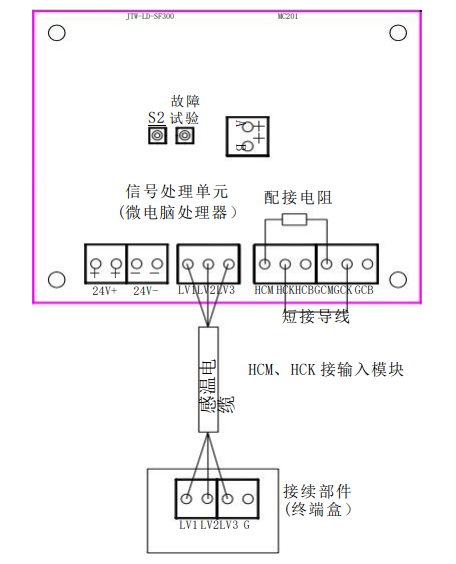

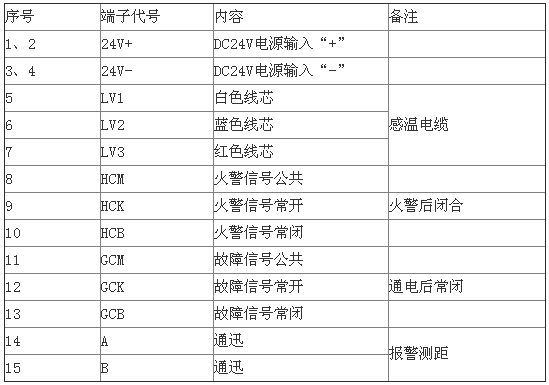

　　①微电脑处理器接线端子说明，示意图如图所示：

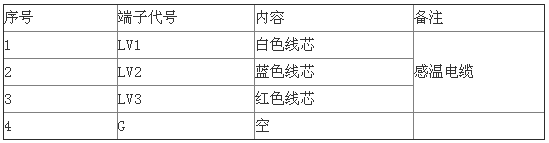

　　②终端处理器接线端子说明，示意图如图所示：

五、JTW-LD-SF300/105缆式线型感温火灾探测器注意事项

　　1.微电脑处理器以及终端盒应注意防水。

　　2.探测器必须以连续的、无抽头或分支的连续布线方式安装，并严格按照国家规范要求进行。

　　3.重物应避免压在探测器上，对探测器施加的拉力要小于100N。

　　4.避免在探测器上涂刷腐蚀性物质。

　　5.安装时严禁硬性折弯和扭转感温电缆。感温电缆的弯曲半径要大于100mm，并防止护套破损。

　　6.每年对探测器感温电缆两端开路进行阻值测试，其线芯之间正常阻值不应小于10MΩ，否则应予以更换。测量设备宜采用500V兆欧表。

　　7.建议每年对探测器进行实体火灾测试，以确保探测器稳定可靠的运行。

　　8.运输时应妥善包装，避免积压冲击。

　　9.严禁私自维修探测器，如探测器存在故障，请及时与供应商或厂家联系。

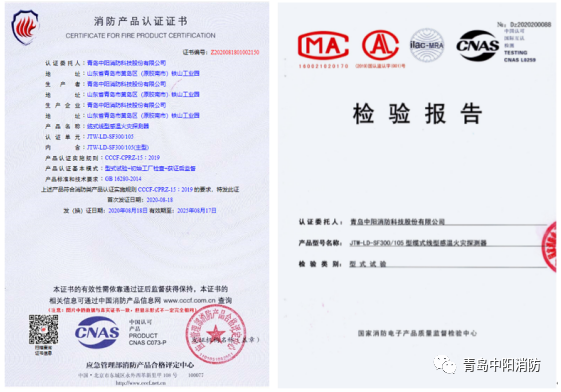

六、JTW-LD-SF300/105缆式线型感温火灾探测器证书
