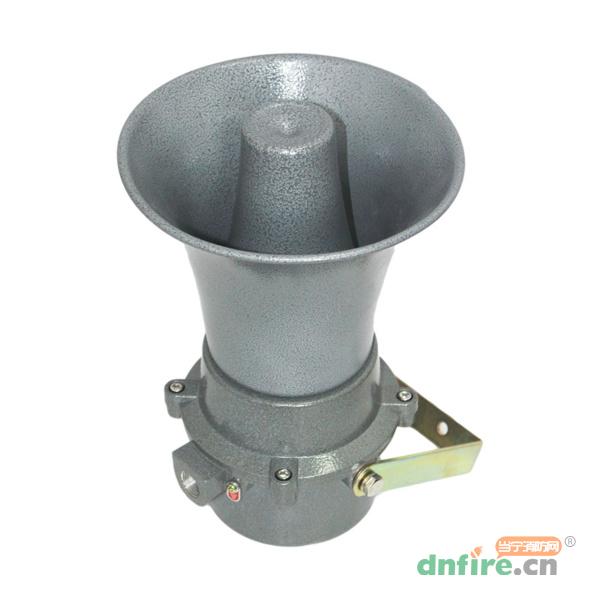

一、JDYS防爆号角扬声器概述

　　此号角式结构的扬声器根据内部电器元件的不同可以分为：无源防爆扬声器和有源防爆扬声器

　　JDYS有源防爆扬声器为定压式高音号角扬声器（可根据用户要求提供定阻式），适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，用于现场广播及扩音。本产品符合GB3836系列标准的要求，通过国家指定的检测机构鉴定，取得了防爆合格证。本扬声器具有结构合理、造型美观、声音宏量、高保真、性能可靠、安装方便等特点。

　　JDYS有源防爆扬声器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，用于现场广播及扩音。由于内部装有功率为15W的功率放大器，因此可采用小信号传输方式，用户可不需要配接大型功率放大器。本产品符合GB3836系列标准的要求，通过国家指定的检测机构鉴定，取得了防爆合格证。本防爆扬声器本产品具有信号衰减小、结构合理、造型美观、声音宏量、失真小、性能可靠、安装方便等特点。

二、JDYS防爆号角扬声器技术参数

　　1、防爆形式：隔爆型

　　2、防爆标志：ExdⅡCT6

　　3、音频信号电压可选：AC70V；AC100V；AC110V；AC120V

　　4、灵敏度：70~100dB

　　5、防护等级：IP65

　　6、使用环境：温度：－20℃～＋50℃；相对湿度：≤95%不结露；大气压力：80kPa～110kPa

　　7、进线口径：M22x1.5(进线口的数量和大小可以根据用户要求设计生产）

功率	阻抗	L mm	L1 mm	φ mm	L2 mm	重量 kg
5W	8Ω	290	205	205	80	2.1
10W	8Ω	290	205	205	80	2.1
≥15W	16Ω	377	420	305	100	4.2

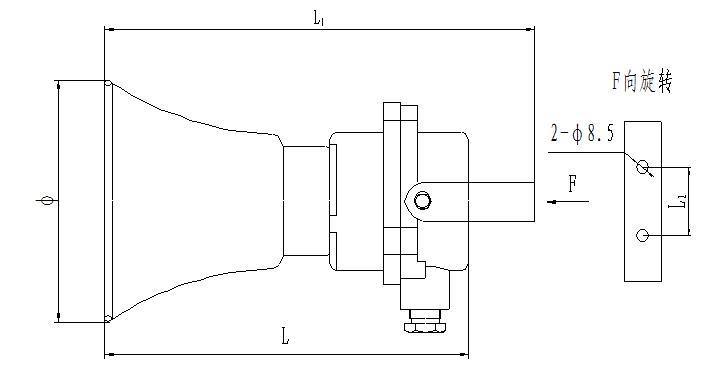

JDYS防爆号角扬声器外形图

三、JDYS防爆号角扬声器试验、安装与接线

　　1、试验:每只扬声器进线口均外引二根导线，用于检验扬声器。用户开箱后应尽快对产品进行试验。实验方法如下：将音频信号线按极性接在外引线上（红色负极、绿色正极），扬声器正常发音数分钟即说明产品合格。

　　注：产品外接的二根导线只是用于检验产品用，产品向系统连接时，应将试验用线去掉，采用截面积足够的通用电缆连接，否则防爆扬声器将失去防爆性能。

　　2、安装：（1）将传声筒用三个M4螺钉连接在隔爆腔体上，再将反射筒拧在隔爆腔体的螺纹上；（2）用两个M8螺钉将组装好的扬声器连接在固定梁上；（3）用M8螺栓通过扬声器的固定梁将扬声器固定在墙壁上。电缆的引入装置：ⅡB级采用封口螺帽压紧密封圈结构；ⅡC级采用密封填料函结构。

　　3、接线：松开外壳的固定螺钉，打开隔爆腔，将音频信号线按极性分别接在接线端子上（A、B为音频信号）。连线接好后，将防爆上盖与防爆体装好。

四、JDYS防爆号角扬声器

　　1、严禁在易燃易爆场所带电拆卸。

　　2、安装时不要损伤隔爆面，并保持其清洁。隔爆面紧固螺钉应均匀拧紧，注意隔爆面不要夹杂异物。

　　3、长期使用要定期检测防爆扬声器的性能是否完好，如失效或损坏时要由专业人员进行维修。
