一、RP1005消防设备电源状态监控器概述

　　RP1005消防设备电源状态监控器满足国家标准GB28184-2011《消防设备电源监控系统》和相关规范技术的要求。

　　监控器采用壁挂式结构，具有功能强、可靠性高、配置灵活、安装使用方便等特点。系统采用传统7寸彩色触摸屏显示，可打印系统所有故障报警及各类操作的汉字信息。系统设计最大5个回路，共1200个总线编码地址。

　　RP1005消防设备电源状态监控器可作为联网主机进行系统联网，系统最多可联网110台监控器。

二、RP1005消防设备电源状态监控器功能特点

　◎采用无极性二总线技术，连接监控器与信号传感器，并联布线。

　◎系统具有重码检测功能，可以检测到重复的地址码。

　◎预留RS485通信接口，满足与外部设备连接需求。

　◎可以通过CAN联网来扩充系统容量。

　◎回路采用隔离输出，避免相互干扰。

三、RP1005消防设备电源状态监控器技术参数

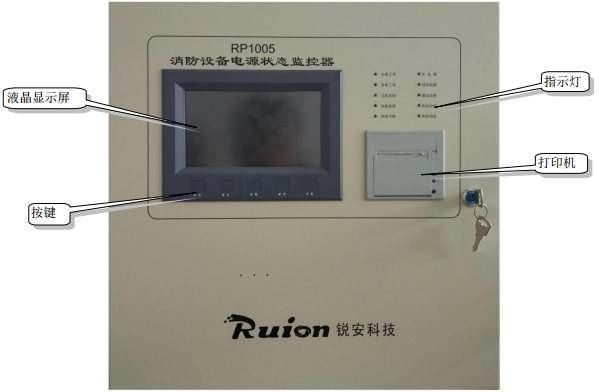

四、RP1005消防设备电源状态监控器外观结构图

五、RP1005消防设备电源状态监控器接线说明

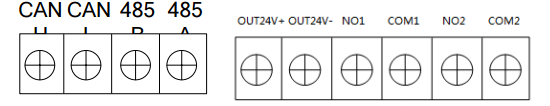

　　对外接线端子说明：

　　CANH、CANL：接CAN总线设备。

　　485A、485B：接485通信设备。

　　OUT24V+、OUT24V-：分别是24V输出的正极和负极，最大输出电流不超过1A。

　　NO1、COM1：继电器1输出接口。

　　NO2、COM2：继电器2输出接口。
