一、JBF-EF-BD/R产品特点：

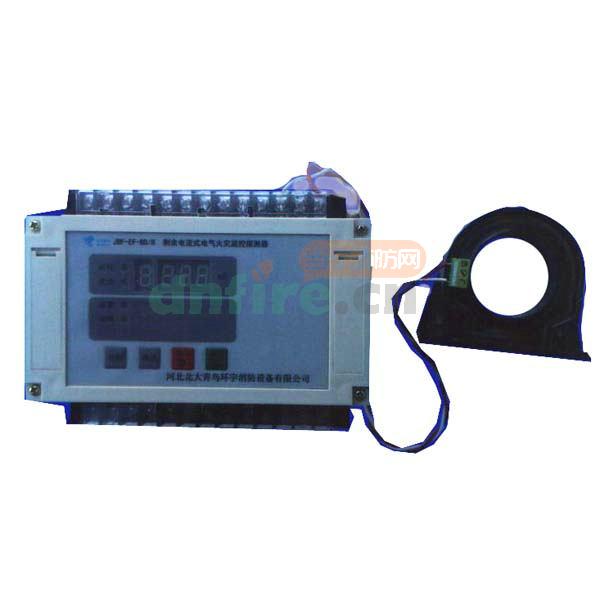

JBF-EF-BD/R型剩余电流式电气火灾监控探测器（以下简称电流探测器）是一种非独立式的智能型探测器。电流探测器作为电气火灾监控系统信号处理的中继部分，能通过内置电路及软件对下级终端电流探头传递过来的信号进行智能分析处理，由此可判断出下级终端每一只电流探头的状态（即故障状态、火灾报警状态、正常工作状态），并通过RS485通讯网络将本机（即多台电流监控探测器中的一台）下级终端每一只电流探头的故障、报警等信息发送给上级JBF-EF-ACU型电气火灾监控设备，完成监控、报警的综合处理。

二、JBF-EF-BD/R主要技术指标：

1.执行标准：GB 14287－2005《电气火灾监控系统 第2部分：剩余电流式电气火灾监控探测器》
2.工作电源：AC220V±15%/50Hz
3.互感器容量：8只电流互感器
4.工作环境温度：0℃～55℃
5.存储环境温度：－10℃～65℃
6.工作环境湿度：≤95%
7.海拔高度：≤2000m
8.继电器触点容量：AC220V/1A，DC24V/1A
9.输出继电器：2个
10.最大功耗：5W
11.外形尺寸：155*110*110mm 导轨式安装

三、附 图：

1.电流探测器的外形尺寸图如下：

2.接线端子说明：

I1～I8：1＃～8＃电流互感器的一个输入端；
GND：   1＃～8＃电流互感器的另一个输入端；
1＃、2＃电流互感器共用一个GND,   3＃、4＃电流互感器共用一个GND，
5＃、6＃电流互感器共用一个GND,   7＃、8＃电流互感器共用一个GND。
L: 交流220V的火线；   E: 地线；   N: 交流220V的零线。
CO1:  继电器1的公共端；
NC1:  继电器1的常闭点；
NO1:  继电器1的常开点。
CO2:  继电器2的公共端；
NC2:  继电器2的常闭点；
NO2:  继电器2的常开点。
LA:   RS485总线的A线；
LB:   RS485总线的B线。
