一、CODER-F100手持电子编码器概述

　　CODER-F100型手持电子编码器是一款对三江消防的全系列智能型终端设备进行编、读地址码的便携式设备，是消防自动报警系列工程安装、调试、维护过程中必备的工具，支持三江目前生产制造的所有智能终端的地址编/读码、模块的模式设置，并具有回路终端数量的统计、单点测试和单点启动等功能，同时还兼备电气火灾监控系统终端的报警值设定、剩余电流发生器功能。

二、CODER-F100手持电子编码器功能特点

　◎体积小，防震，便于携带，操作简单。

　◎超低功耗，电池充满电的情况下可编码50000个点以上。

　◎支持三江生产制造的全系列消防报警及监控产品终端设备（不适用于2100系列）。

　◎具有地址自动加一功能，可对设备连续编码，提高工程安装效率。

　◎具有电池剩余电量实时显示功能。

　◎具有保护电池过放电功能。

　◎具有输出短路保护功能。

　◎具有充电指示功能。

　◎具有自动关机节约电量的功能。

三、CODER-F100手持电子编码器技术参数

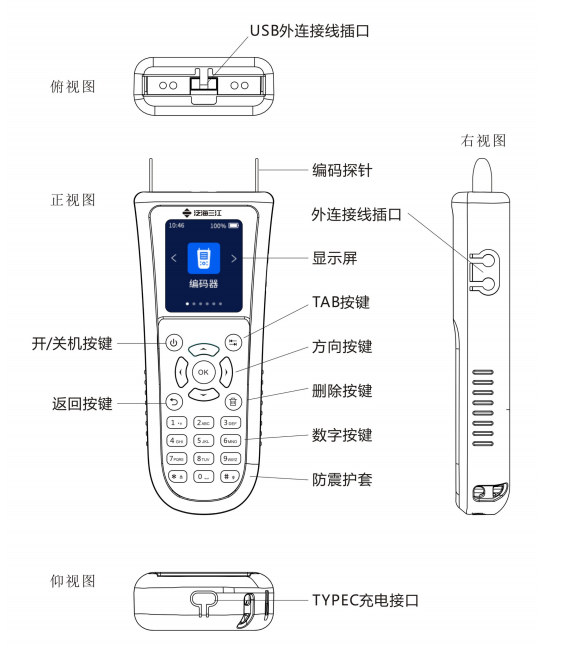

四、CODER-F100手持电子编码器结构说明

五、CODER-F100手持电子编码器使用说明

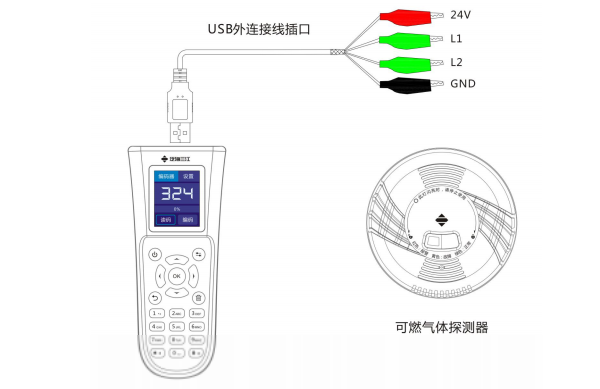

　　1.USB外接线插口：接插USB专配连接线，可对探测器等智能终端进行编/读码；见图：

　　注意：USB接口请勿接其他任何USB设备！

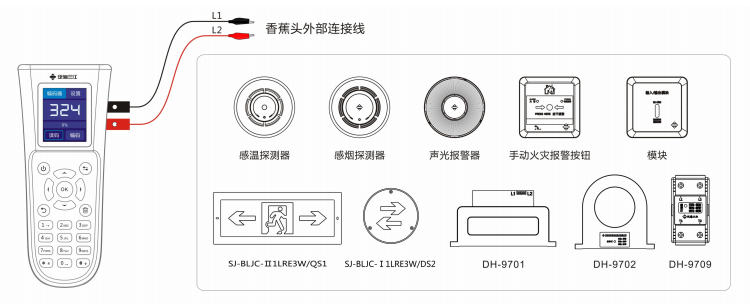

　　2.外接连接线插口：接插香蕉头专配连接线，可直接对引出导线或端子的终端设备进行编/读地址码操作；见图：

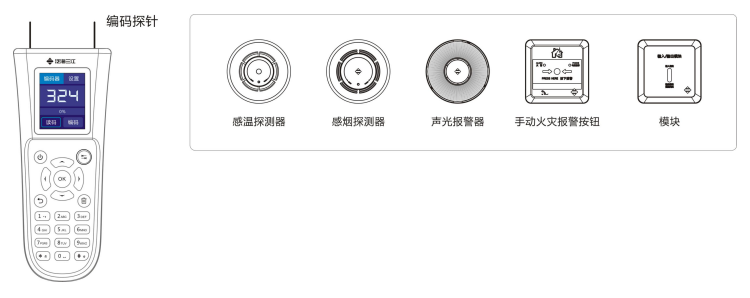

　　3.编码探针：直接接触探测器、模块或者声光警报器等智能终端的总线接线端进行编/读地址码操作，探针的宽度可根据终端设备回路接线端子距离调整；见图：
