一、GST-BMQ-2概述

　　GST-BMQ-2电子编码器可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能，还可以对火灾显示盘进行地址码、灯号及二次码的读出和写入。

二、GST-BMQ-2特点

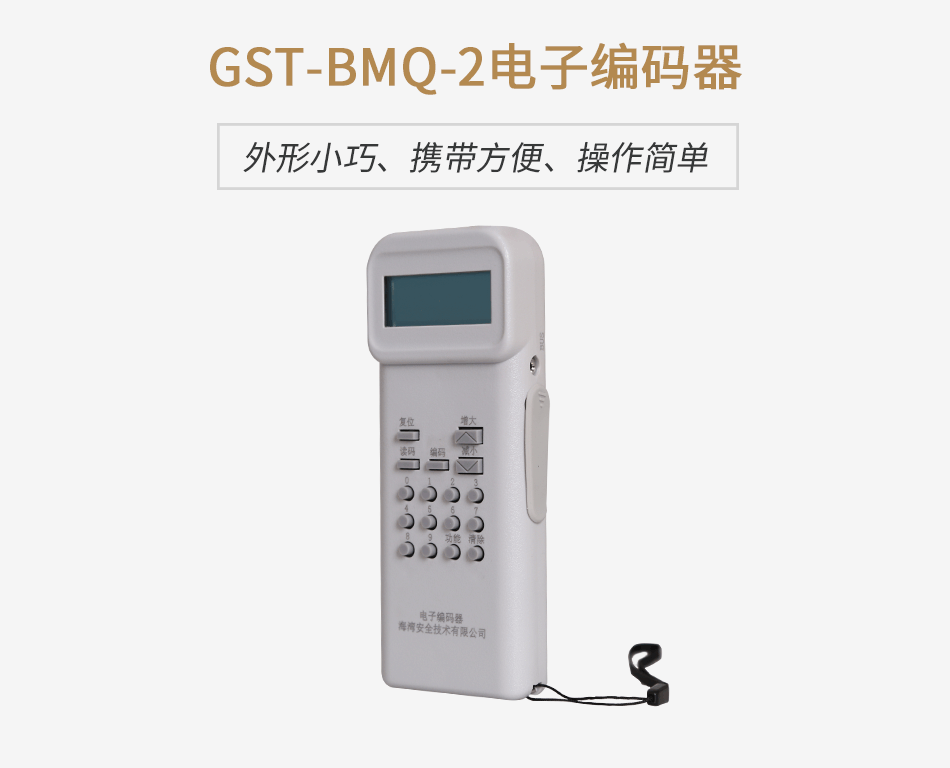

　　1.该编码器采用手握式结构，外形小巧，携带方便，操作简单；

　　2.该编码器可通过编码器后盖的总线接口，直接和总线型探测器旋接，进行编码等操作，更加方便；

　　3.可对公司生产的总线型探测器、模块等设备编码，可对ZF-GST8903火灾显示盘、JTY-HM-GST102线型光束感烟火灾探测器、JTY-HF-GST102线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I²C接口设备编码；

　　4.四位段码式液晶显示，显示直观；

　　5.低功耗睡眠和自动关机功能；

　　6.电池欠压指示功能。

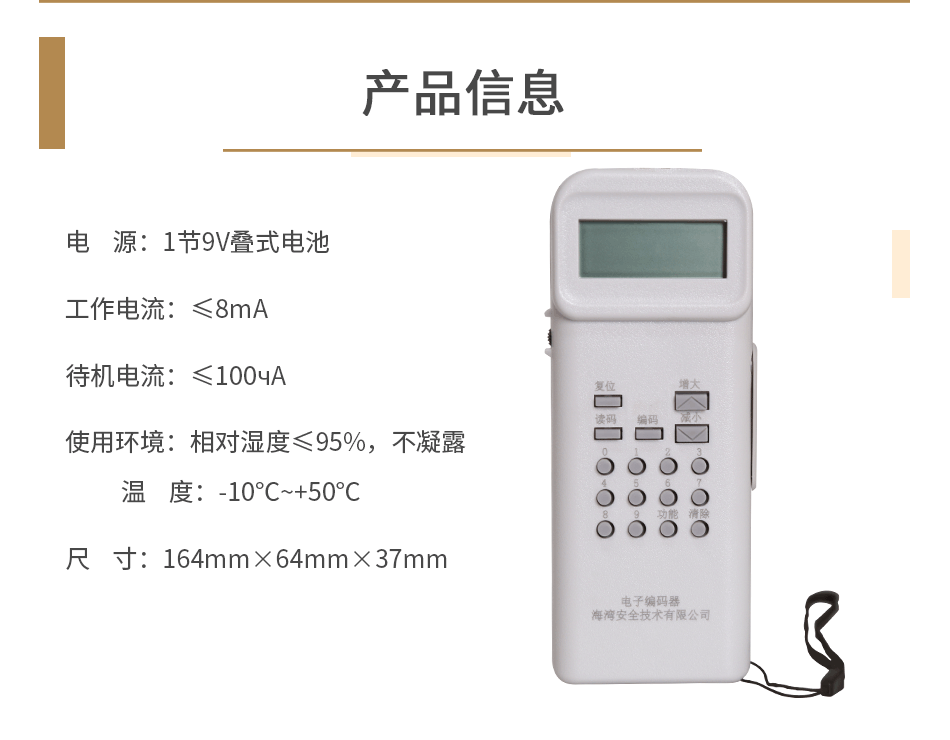

三、GST-BMQ-2技术特性

　　1.电源：1节9V叠式电池

　　2.工作电流≤8mA

　　3.待机电流≤100чA

　　4.使用环境：

　　温度：-10℃~+50℃

　　相对湿度≤95%，不凝露

　　5.尺寸：164mm×64mm×37mm

四、GST-BMQ-2结构特征

　　GST-BMQ-2各部分名称和功能说明如下：

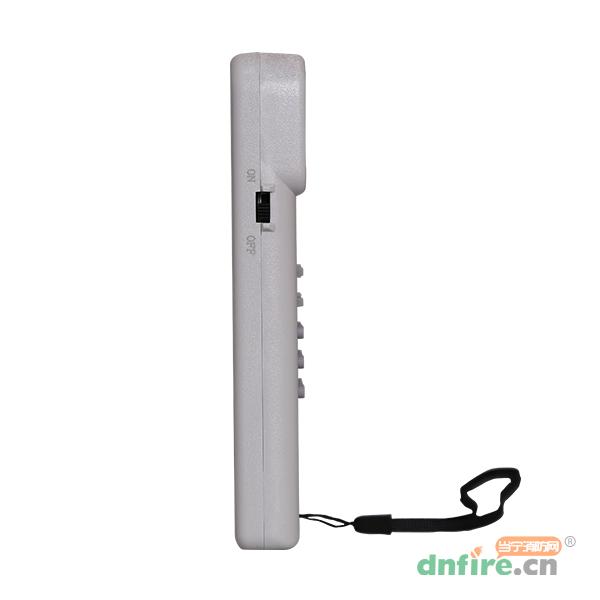

　　1.电源开关：完成系统硬件开机和关机操作。

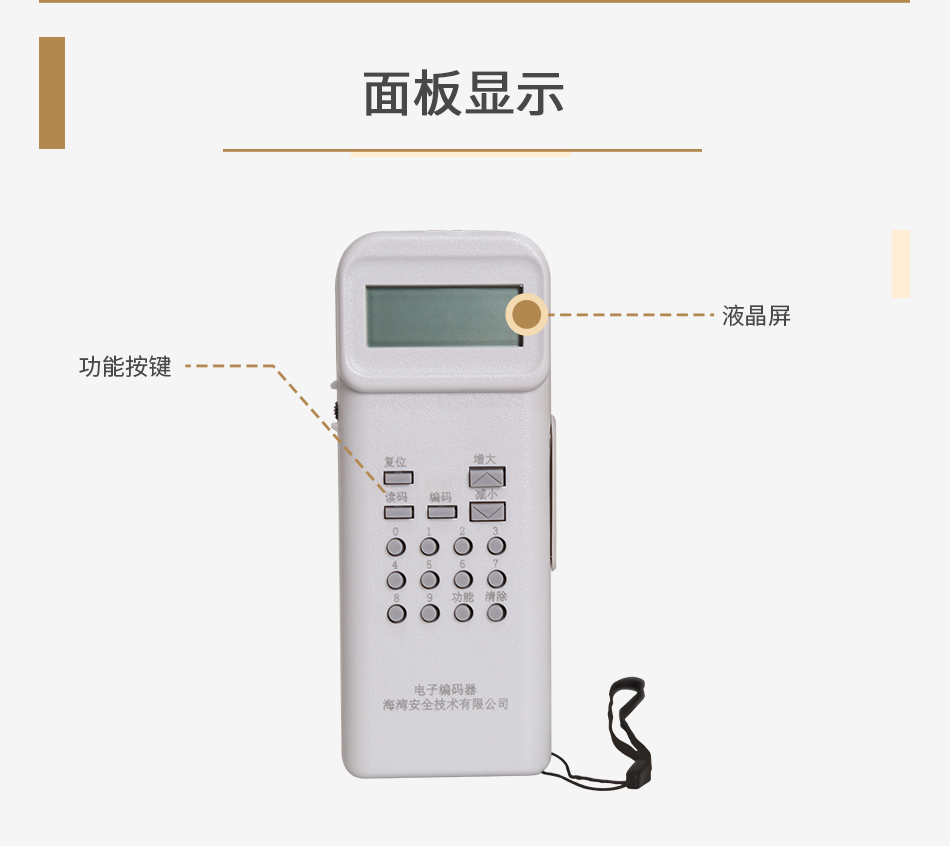

　　2.液晶屏：显示有关探测器的一切信息和操作人员输入的相关信息，并且当电源欠压时给出指示。

　　3.总线插口：编码器通过总线插口与探测器或模块相连。

　　4.火灾显示盘接口（I²C）：编码器通过此接口与ZF-GST8903火灾显示盘或以I²C编程方式编码的探测器相连。

　　5.复位键：当编码器由于长时间不使用而自动关机后，按下复位键可以使系统重新上电并进入工作状态。

　　6.固定螺丝：将编码器的印制板固定好，并且将编码器的前盖好后盖安装在一起。

　　7.电池盒后盖：内部放置电池。

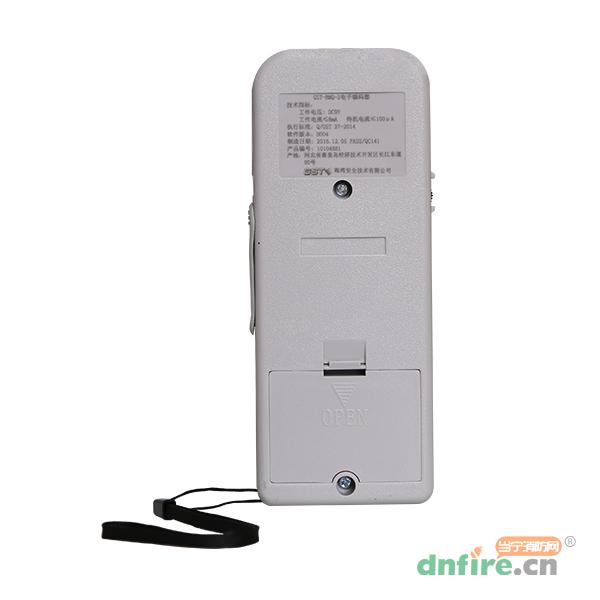

　　8.铭牌：贴于编码器背面。

　　9.JTY－GD－G3、JTY－ZCD－G3N型探测器总线接口：旋接JTY－GD-G3、JTY-ZCD-G3N探测器。

　　10.JTY-GM-GST9611、JTW-ZOM-GST9611、JTW-ZOM-GST9612探测器。

　　11.电池盖螺丝：将电池固定好。

　　12.保护盖：保护后盖的总线接口，以免发生短路等事故。

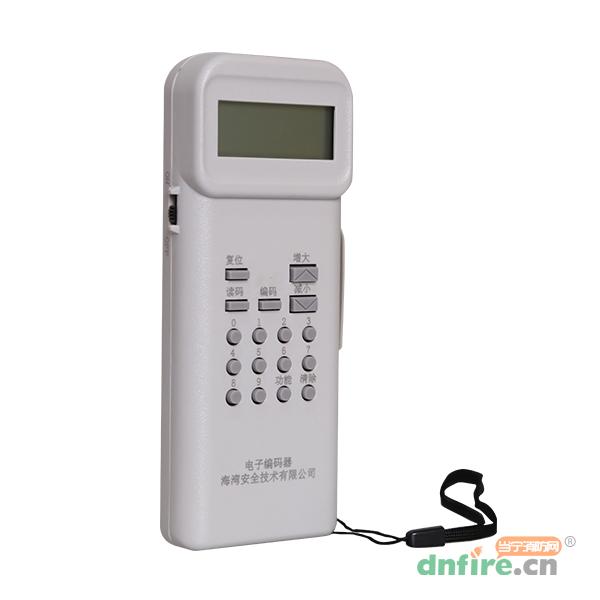

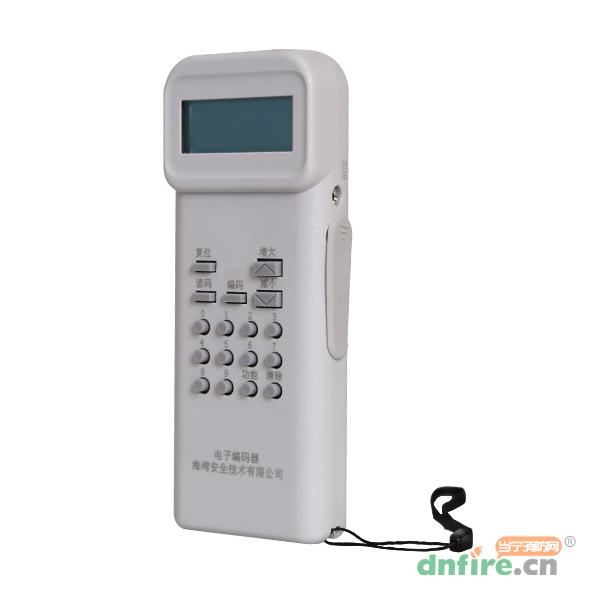

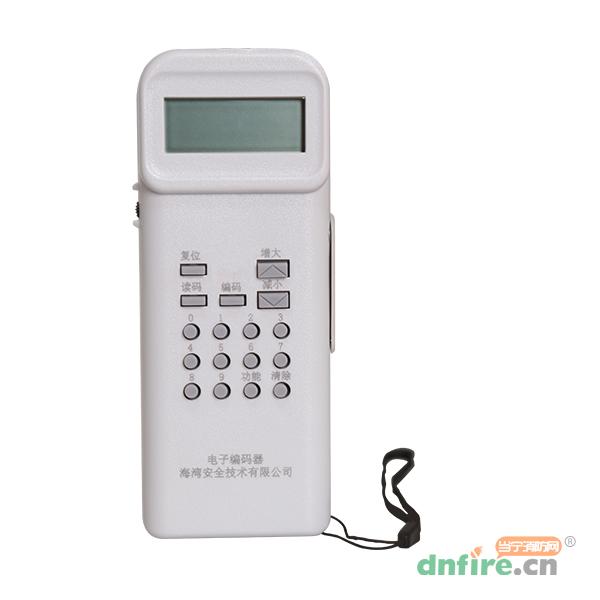

　　GST-BMQ-2电子编码器外形结构：

　　电子编码器的外形结构如图所示：

　　1：电源开关2：液晶屏3：总线插口4：火灾显示盘接口(I2C)

　　5：复位键6：固定螺丝7：电池盒后盖8：铭牌

　　9：G3系列探测器总线接口10：GST9000系列探测器总线接口11：电池盒后盖螺丝

　　12：保护盖13：探测器对位标识

　　其中各部分功能说明如下：

　　1)电源开关：完成系统硬件开机和关机操作。

　　2)液晶屏：显示有关探测器的一切信息和操作人员输入的相关信息，并且当电源欠压时给出指示。

　　3)总线插口：编码器通过总线插口与探测器或模块相连。

　　4)火灾显示盘接口(I2C)：编码器通过此接口与ZF-GST8903火灾显示盘或以I2C编程方式编码的探测器相连。

　　5)复位键：当编码器由于长时间不使用而自动关机后，按下复位键可以使系统重新上电并进入工作状态。

　　6)固定螺丝：将编码器的印制板固定好，并且将编码器的前盖和后盖安装在一起。

　　7)电池盒后盖：内部放置电池。

　　8)铭牌：贴于编码器背面。

　　9)G3系列探测器总线接口：旋接JTY-GD-G3、JTW-ZCD-G3N、JTF-GOM-GST601等探测器。

　　10)GST9000系列探测器总线接口：旋接JTY-GM-GST9611、JTW-ZOM-GST9612、JTF-GOM-GST9613等探测器。

　　11)电池盖螺丝：将电池固定好。

　　12)保护盖：保护后盖的总线接口，以免发生短路等事故。

　　13)探测器对位标识：探测器旋接对位标记。

五、GST-BMQ-2使用及操作

　　1.电池的初次安装

　　打开电池盖螺丝和电池盒后盖，将电池正确扣在电池扣上，装在电池盒内，盖好后盖，拧紧螺丝。

　　2.电池的更换

　　如果液晶屏前部有“LB”字符显示，表明电池已经欠压，应及时进行更换。

　　注意：更换前应关闭电源开关；从电池扣上拨下电池时不要用力过大。

　　3.系统连线

　　与探测器、模块连接：将连接线的异端插在编码器的总线插口内（如图1所示的3处），另一端的两个夹子分别夹在探测器或模块的两根总线上。

　　与JTY-GM-GST9611、JTW-ZOM-GST9612型探测器连接：将探测器旋接到后盖的总线接口上，探测器上的对位标志，从编码器的对位标志1旋到对位标志2处，就可以连接到总线上。

　　与JTY-GD-G3、JTY-ZCD-G3N型探测器连接：将探测器旋接到后盖的总线接口上，无对位要求。

　　与火灾显示盘和其他I²C插座内（如图1所示的4处），另一端的连接器头插在火灾显示盘和其他探测器的连接器座上。

　　4.开机

　　将电源开关拨到“开”的位置，此时在液晶屏上显示“H002”，表明工作正常。

　　5.自动关机的复位

　　当编码器由于长时间不用自动关机后，按下复位键可以使系统重新上电并恢复正常工作状态。

六、GST-BMQ-2故障分析与排除

　　1.开机不显示：检测电池扣与线路板是否断路与电池连接是否牢固，否则为电路内部损坏。

　　2.不能编码：确定所编码的探测器或模块完好，确定连接总线端子正确，检查总线是否断路或短路，否则为电路内部损坏。
