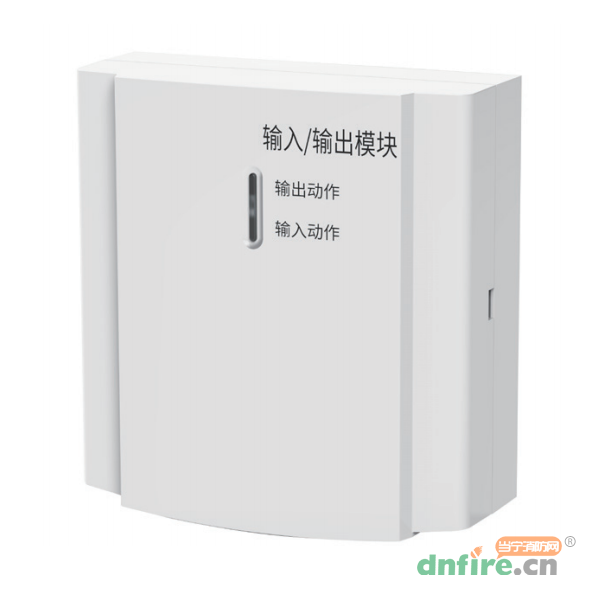

霍尼韦尔 HD200PCM输入/输出模块
H4600系列
¥0.0媒体价 登陆后可见 市场价 询底价
霍尼韦尔 产品156件 进入品牌专区 18人 关注
证书
中国3C认证 检验报告
热度
图文详情 产品参数 评论 文章

年中大促

一、HD200PCM输入/输出模块概述

  HD200PCM输入/输出模块是一款两线制智能可编址模块,模块占用两个连续地址。

  设置输出模块地址(N),输入模块地址(N+1)会自动生成。模块可监视一路无源开关量信号输入的正常、开路、短路状态,并控制一路脉冲电源输出。输出模块在监视状态下,可监视输出线路的正常、开路、短路。两个红色LED指示灯分别指示输入模块和输出模块的工作状态。正常监控状态通信时指示灯闪烁;输入模块短路时,输入指示灯常亮。输出模块动作时,输出模块指示灯常亮。

二、HD200PCM输入/输出模块技术参数

型号 HD200PCM
名称 输入/输出模块
品牌 霍尼韦尔
工作电压范围 DC15~32V(额定电压DC24V)
工作温度范围 -10℃~+55℃
工作湿度范围 5%~95%RH相对湿度,无凝结
静态电流 530μA@24VDC(上电20s后)
最大动作电流 4.7mA@24VDC(LED亮,输入短路,输出动作)
终端电阻 47K
最大监视回路线组 1K
最大输出电压 DC21V(工作电压DC24V)
最大输出电流 1A
重量 约112g(含安装板)
外形尺寸 90mm(长)×86mm(宽)×39mm(高)含底座
执行标准 GB 16806-2006

三、HD200PCM输入/输出模块接线示意图

HD200PCM输入/输出模块接线图

  模块可监视一路无源开关量信号输入的正常、开路、短路状态,并控制一路脉冲电源输出。

  输出模块在监视状态下,可监视输出线路的正常、开路、短路。

  具有开关量闭合触点的设备均可使用,但同一模块不能兼有报警、监视及联动安全设备功能。

  对开关量闭合触点的设备的安装,请按照制造商说明进行。
