青鸟消防 JBF4142输入/输出模块
北大青鸟logo为旧版
¥400.0媒体价 登陆后可见 市场价 询底价
青鸟消防 产品706件 进入品牌专区 285人 关注
证书
中国3C认证 检验报告
热度
图文详情 产品参数 评论 文章

年中大促

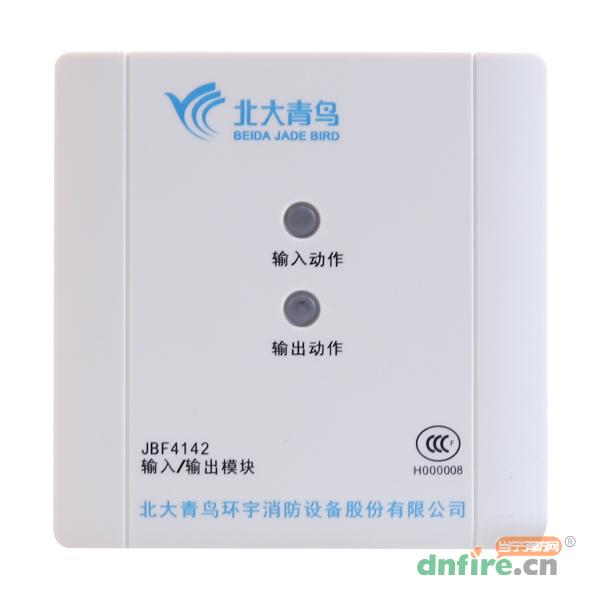

JBF4142输入/输出模块

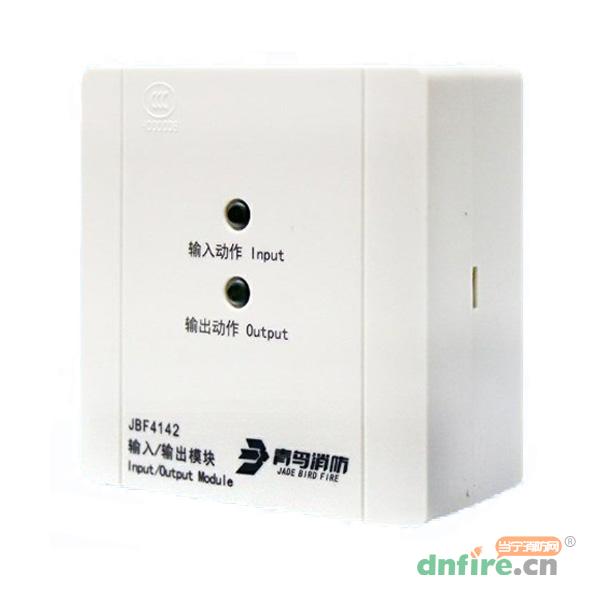

JBF4142输入/输出模块

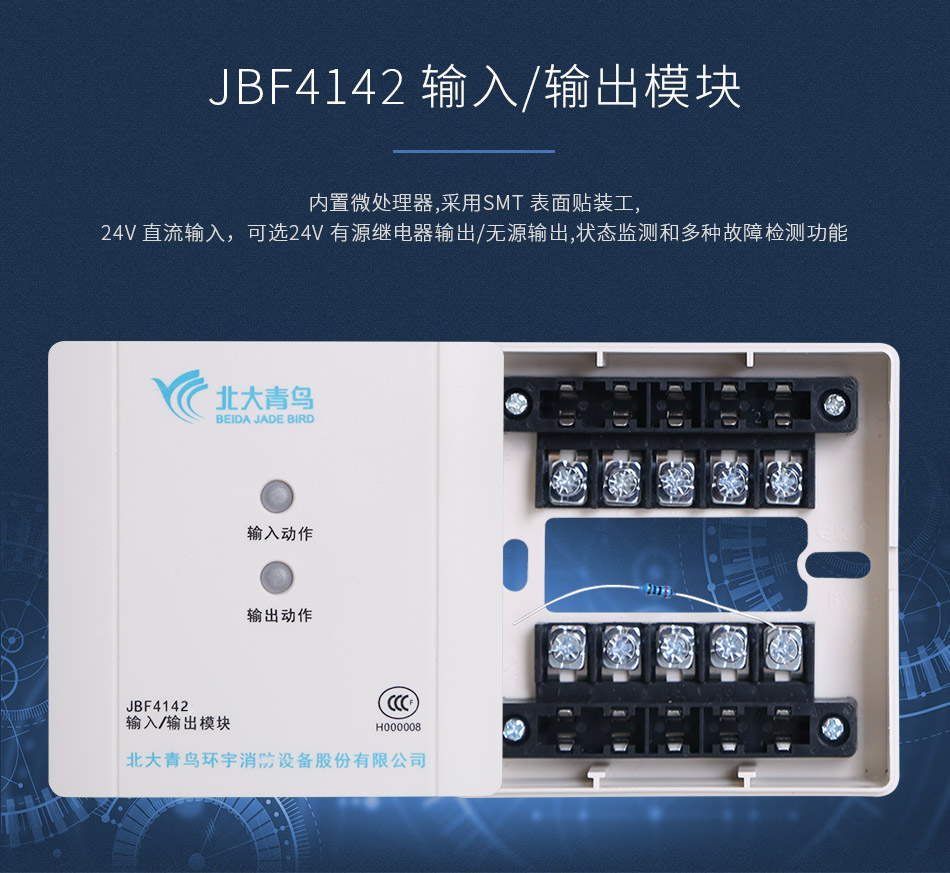

JBF4142输入/输出模块

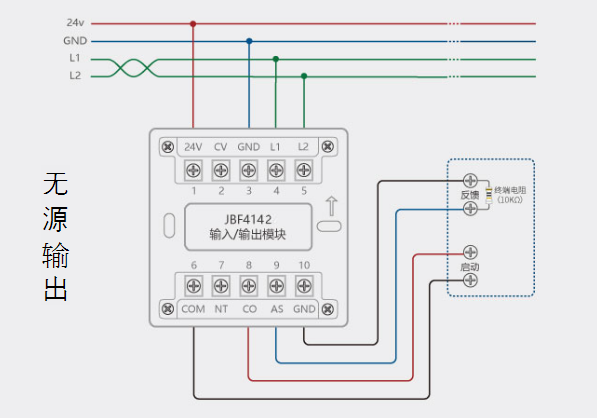

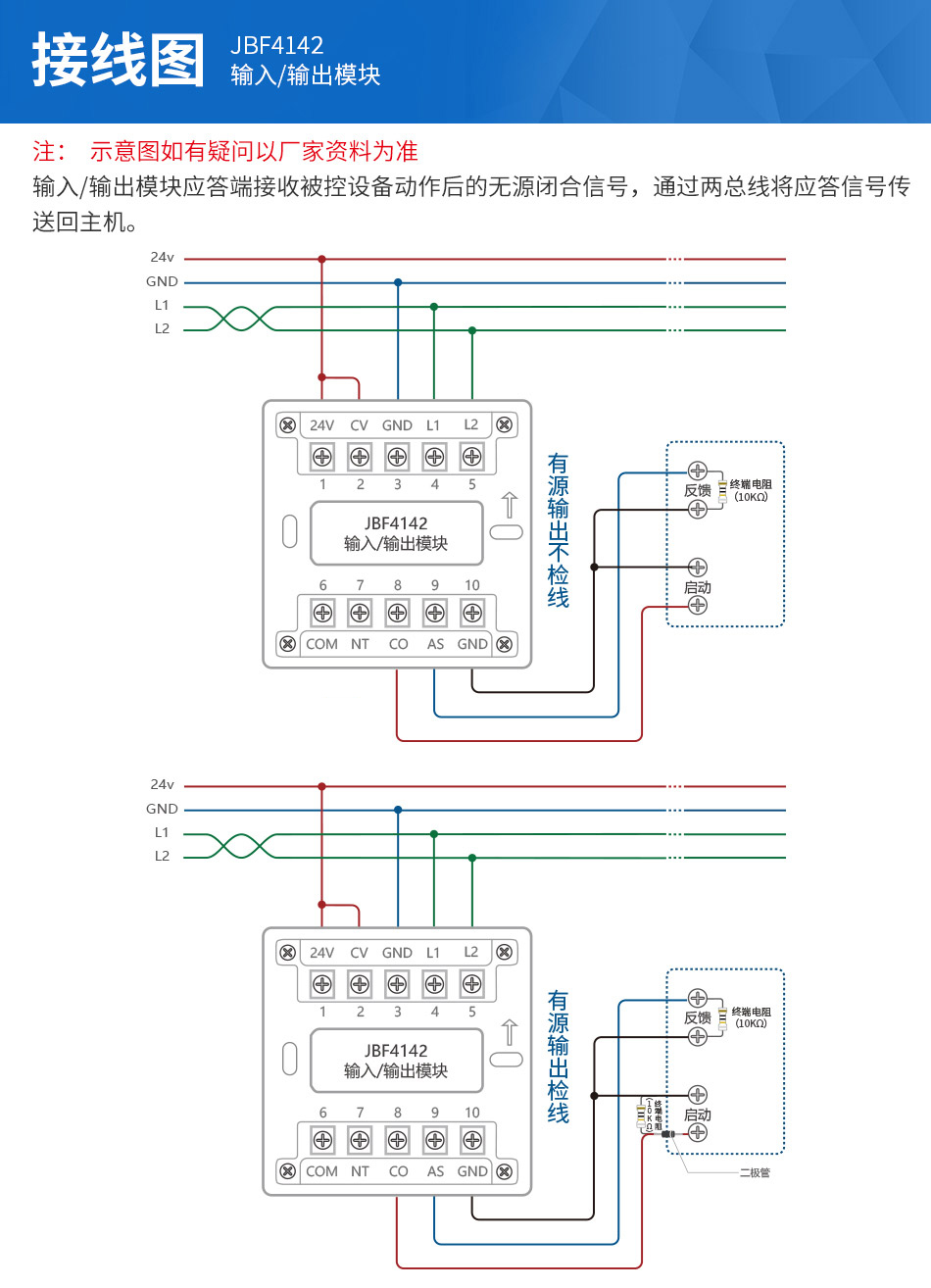

JBF4142输入输出模块无源输出接线图

注意:JBF4142输入/输出模块可以替代JBF4141模块使用。

一、青鸟消防JBF4142输入/输出模块特点

  1、JBF4142输入/输出模块内置微处理器

  2、24V直流电源输入,可选择24V有源继电器输出或者无源输出

  3、采用SMT表面贴装工艺

  4、JBF4142模块电源输入电压范围广,可在DC24V(10%)范围内正常工作

  5、电子编码方式,可通过专用电子编码器

  6、JBF4142具备状态监测和多种故障检测功能

  7、四总线,无极性。功耗低。信号线采用ZR-RVS-2×1.5mm²双绞线,最远传输距离1500m。电源线采用NH-BV-2×1.5~2.5mm²导线。

  8、插拔式结构,易于施工,维护方便

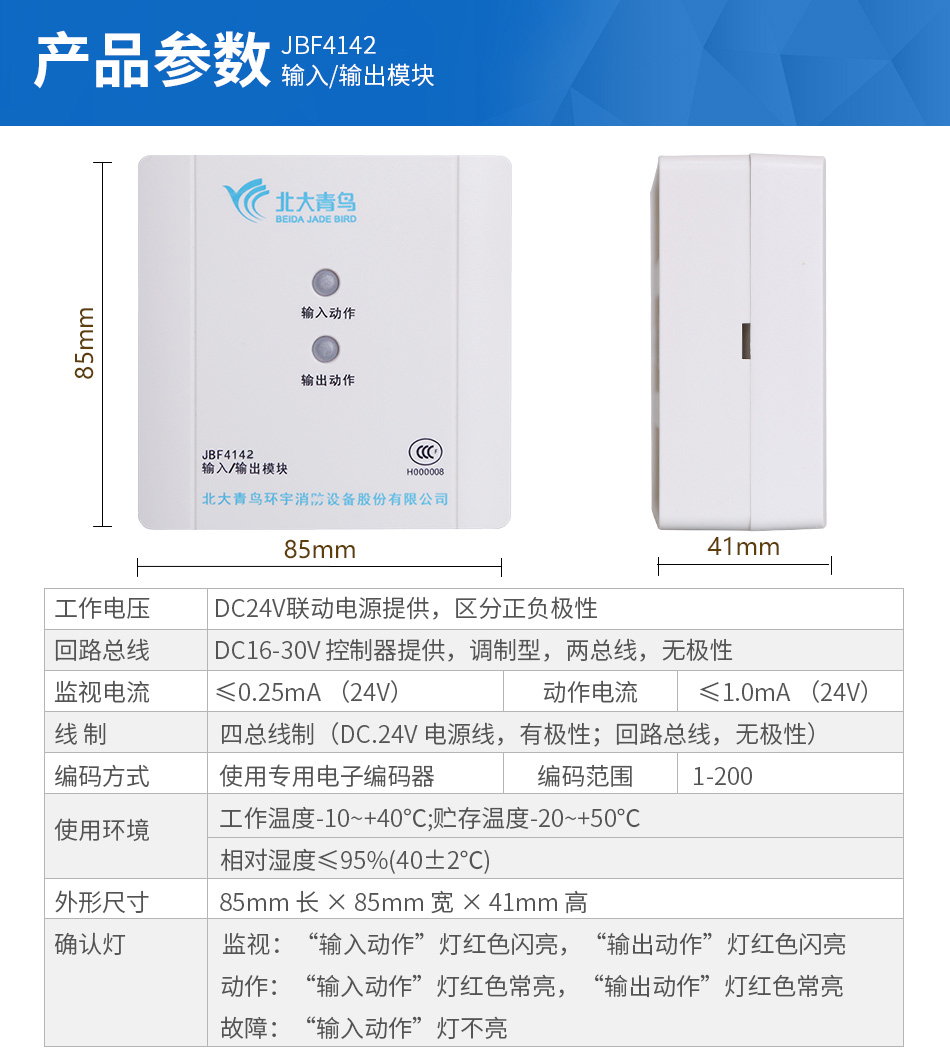

二、JBF4142输入/输出模块技术指标

型号 JBF4142
工作电压 DC24V 联动电源提供,区分正负极性
回路总线 DC16-30V 控制器提供,调制型,两总线,无极性
工作温度 -10~+40℃
贮存温度 -20~+50℃
相对湿度 ≤95%(40±2℃)
监视电流 ≤0.25mA(24V)
动作电流 ≤1.0mA(24V)
编码方式 使用专用电子编码器
编码范围 1-200
确认灯

监视:“输入动作”灯红色闪亮,“输出动作”灯红色灯闪亮

动作:“输入动作”灯红色常亮,“输出动作”灯红色常亮

故障:“输入动作”灯不亮

输出触点负载 DC30V/2A
外形尺寸 85mm长×85mm宽×41mm高
线制 四总线制(DC.24V电源线,有极性;回路总线,无极性)
全部评论
匿名用户2023-06-30
接执行机构,需要放24伏电源线嘛
匿名用户2021-11-26
3141不是很好用吗,一个控制模块越弄越杂乱
匿名用户2021-07-06
输入端不用24伏不行么
回复:
输入反馈本来就是无源的,不需要24V
2021-07-06
匿名用户2020-08-26
弄不懂无源输出时,外部设备控制部分如继电器线圈没电,KM怎么动作
回复:
其实就相当于船型开关,模块本身提供的是无源信号。是指模块提供的信号(这部分),不是整个控制回路。
2020-08-26
匿名用户2020-08-26
请问什么是无源输出?
回复:
无源输出就是那组触点只是开、合的变化。如模块动作前,是不通的;动作后触点通。本质就是一个普通开关
2020-08-26
