一、GST-LD-SD128总线制操作盘概述

　　GST-LD-SD128总线制操作盘在现有LD-SD064A智能手动消防启动盘基础上新采用LD-SD064A智能手动消防启动盘势必增加控制柜的问题，从而达到了为用户降低成本的目的。此控制盘整体采用金属框架镶嵌塑料面板方式，塑胶按键性能可靠，寿命长；采用贴片灯,整体产品简单实用；在面板大小不变的情况下，按键数由64个增加到128个，简化生产装配过程，提高生产效率。此控制盘还完成了128个键和256个LED指示灯的管理，可将按键转化成键值发送到回路板，实现接线少、允许布线距离长、可靠性高，手动消防启动盘上的每一个启/停键均可通过定义与系统所连接的任意一个总线设备关联，完成对该总线制联动设备的启/停控制，彻底解决了报警联动一体化系统的工程布线、设备配置及安装调试存在的固有问题。

二、GST-LD-SD128总线制操作盘特点

　　1、本操作盘采用模块化结构设计，可与JB-QG-GST5000、JB-QT-GST5000火灾报警控制器配合使用，且根据工程需要灵活配置控制点数。

　　2、本操作盘操作简单、配置灵活，用户可以用一个按键启停单个总线设备，也可以用一个按键启停一组总线设备。

　　3、本操作盘能够直观的指示出总线设备当前的启动及反馈状态，方便用户查看。

　　4、本操作盘不直接连接总线设备，无需外部接线。

三、GST-LD-SD128总线制操作盘主要技术指标

三、结构特征、安装与布线

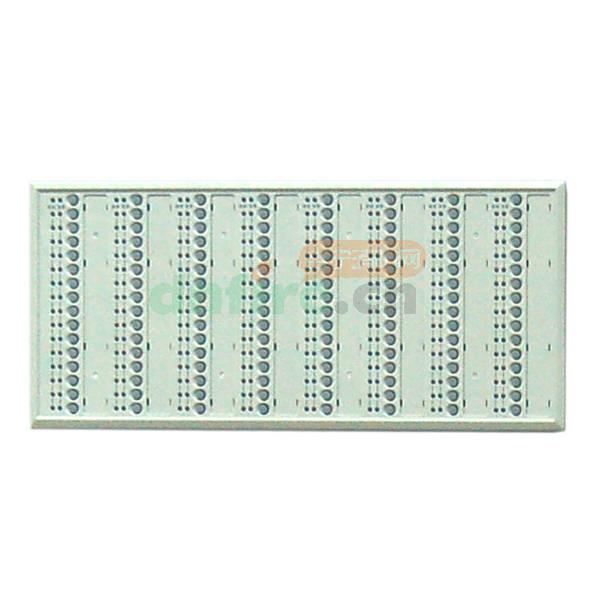

　　GST-LD-SD128总线制操作盘由控制板和灯板组成，控制板与灯板之间采用插针方式连接，其面板示意图如图：

　　GST-LD-SD128总线制操作盘面板灯、键含义如下：

　　（1）按键：每路1只手动按键，用于启/停对应定义的总线设备。

　　（2）启动灯：红色，发出命令信号时该灯点亮，如果10s内未收到反馈信号，该灯闪烁。

　　（3）反馈灯：红色，接收到对应的总线设备反馈信号时，该灯点亮。
