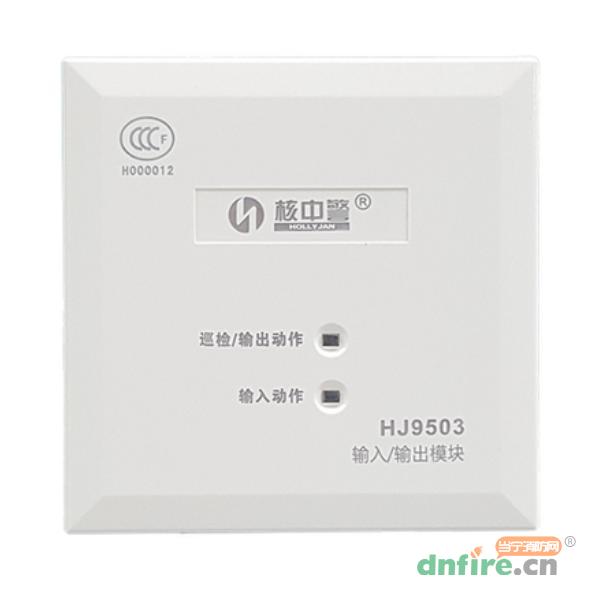

核中警 HJ9503输入输出模块
¥0.0媒体价 登陆后可见 市场价 询底价
核中警 产品50件 进入品牌专区 0人 关注
证书
中国3C认证 检验报告
热度
图文详情 产品参数 评论 文章

年中大促

一、HJ9503输入输出模块概述

  HJ9503输入输出模块用于启动或停止消防联动设备,同时可接收联动设备动作后的回答信号。

二、HJ9503输入输出模块功能特点

  ◎启动或停止消防联动设备,可接收联动设备动作后的回答信号;

  ◎可提供一组常开无源触点,触点容量为DC24V/2A;

  ◎采用特殊工艺控制进行防潮处理,使其在沿海区、潮湿及恶劣环境下能够正常工作;

  ◎二总线制,安装无极性,便于现场施工;

  ◎占用一个地址号(0~255);

  ◎采用电子编码方式编码,操作方便。

三、HJ9503输入输出模块技术参数

型号 HJ9503
名称 输入/输出模块
品牌 核中警
工作电压 DC15-26V
工作电流 ≤0.5mA
动作电流 ≤1.5mA
环境温度 -10℃~+50℃
环境湿度 95%RH(40±2℃)
安装方式 插拔式安装
外形尺寸 85mm×85mm×37mm

四、HJ9503输入输出模块接线图

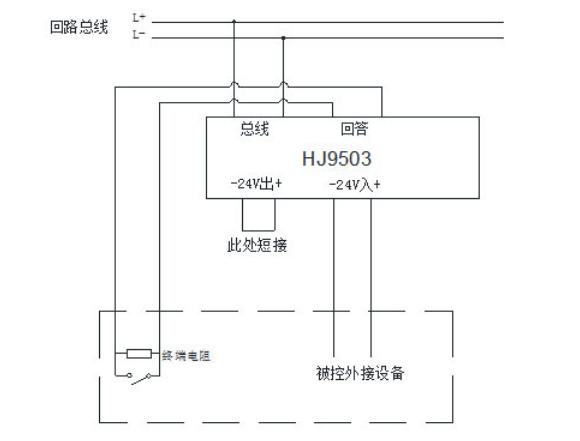

  HJ9503用以控制开关量信号设备接线方法(无源输出):

HJ9503输入输出模块接线图

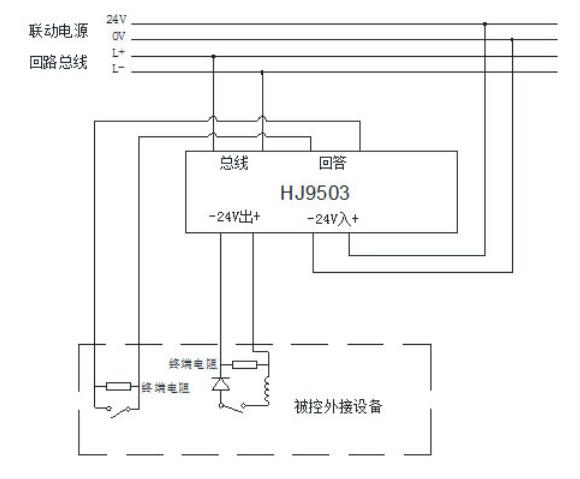

  HJ9503用以控制排烟口、送风口等电磁阀类设备接线方法(有源控制):

HJ9503输入输出模块接线图

  接线说明:

  总线:回路二总线

  +DC24V入-:接消防联动电源,‘+’接+24V,‘-’接0V;

  +DC24V出-:接现场设备控制端;

  回答:接现场设备开关量反馈接点。
