FCI2-CMM800输入输出模块是一个智能可编址模块,模块占用两个连续地址。设置输出模块地址(N),输入模块地址(N+1)会自动生成。输出模块可控制一路24V直流电源输出,并监控与24V电源和连接设备的连线状态,包括正常、故障状态。输入模块可监视一路无源开关量信号输入的正常、开路、短路状态。
两个红色LED指示灯分别指示输出模块和输入模块的工作状态。正常监控状态通信时指示灯(上)闪烁;输出模块启动时,上指示灯常亮。输入模块报警时,下指示灯常亮。

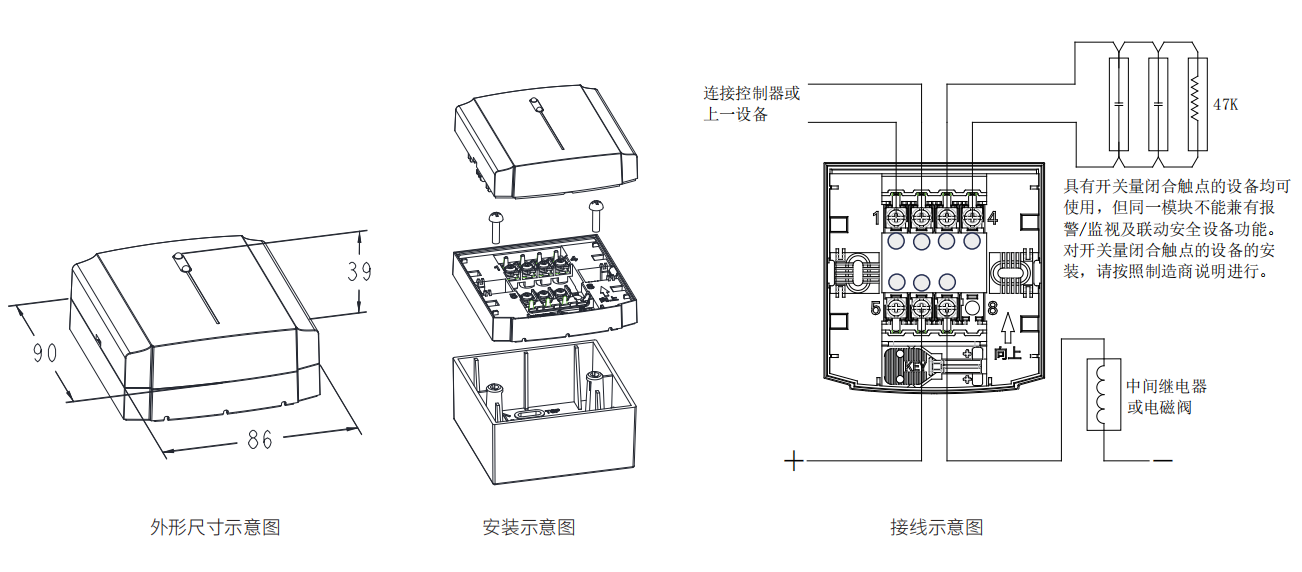

安装尺寸 | 90mm*86mm*39mm(长*宽*厚) |
产品重量 | 约111g |
工作电压 | 15VDC~32VDC |
工作温度 | -10°C~55°C |
工作湿度 | 5%~95%RH(相对湿度,无凝结) |
平均监视电流 | 590µA 24VDC |
平均动作电流 | 1.08mA 24VDC(输入短路) |
输入模块连接终端电阻 | 47KΩ |
输入模块连线最大阻抗 | 1KΩ |
输出模块连接部件阻抗 | 100Ω~6KΩ |
外部电源工作电压 | 18VDC~30VDC |
外部电源平均监视电流 | 435µA 24VDC |
外部电源最大工作电流 | 2A |
执行标准 | GB 16806-2006 |
