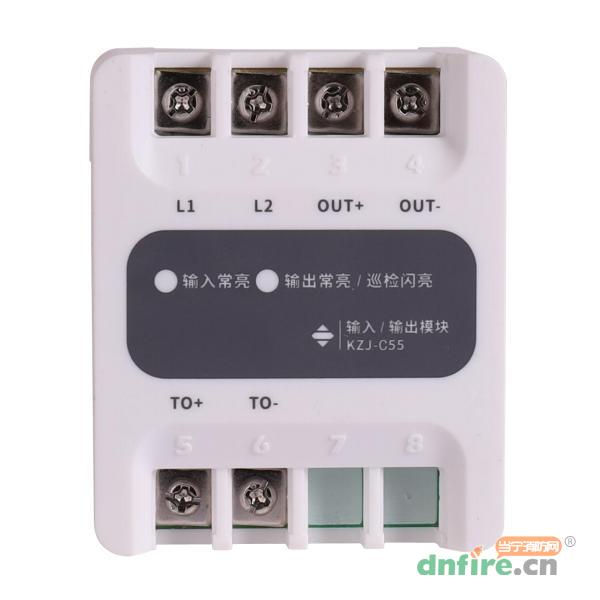

KZJ-C55型输入/输出模块与总线型联动控制器配套使用。采用无极性二总线供电，低功耗设计，无需外加24V电源，主要对消防联动设备进行有源输出控制（如排烟阀、送风阀、24V强切分励脱扣等DC24V有源脉冲瞬时控制设备），并可接收联动设备的无源反馈信号，以判断被联动设备是否正常工作。
无极性二总线制
电子编码器编码
输入、输出具有检线功能
对消防联动设备进行有源输出控制（如排烟阀、送风阀等24V有源脉冲瞬时控制设备）
巡检状态时巡检指示灯约每12秒闪亮一次，输出状态时巡检指示灯常亮1秒；反馈状态时输入指示灯常亮
可接收联动设备的无源反馈信号
有源脉冲输出，脉冲时间1秒
| 型号 | KZJ-C55 |
| 名称 | 输入/输出模块 |
| 品牌 | 三江 |
| 工作方式 | 无极性二线制 |
| 静态电流 | ＜1mA |
| 动作电流 | ＜28mA |
| 输出容量 | DC34V/1.5A/25ms 或 DC24V/18mA |
| 输出模式 | 有源脉冲输出或有源恒输出 |
| 输入模式 | 输入常开检线、输入常闭检线 |
| 终端电阻 | 47KΩ电阻 |
| 编码方式 | 通过编码器可现场编码，地址编码1～324任选 |
| 工作指示 |
巡检状态时巡检指示灯约每 12 秒闪亮一次， 脉冲输出状态时巡检指示灯闪亮，恒输出状态时巡检指示灯常亮； 反馈状态时输入指示灯常亮 |
| 使用环境温度 | -10℃～+50℃ |
| 相对湿度 | ≤95%（40℃±2℃无凝露） |
| 重量 | 约70g |
| 外形尺寸 | (长×宽×高)67mm×55mm×33mm |
| 执行标准 | GB 16806-2006 |
模块的工作模式可根据现场不同的应用场景通过编码器进行设置，工作模式设置时需将编码器上输出端鳄鱼夹接到一体化底座的L1、L2(不分极性)，正确连接后，选择“模块设置”，并按照下表所示，选择对应的模式码来设置所需要的工作模式，确认，完成模式编码设置。
| 输出模式 | 输入模式 | 模式代码 | 外加负载电阻 |
| 脉冲输出 | 输入常开检线---标准模式 | 01 | 输入、输出端各加 1 个 47kΩ电阻 |
| 输入常闭检线---标准模式 | 02 | 输入、输出端各加 1 个 47kΩ电阻 | |
| 输入常开检线---(产测模式) | 03(出厂默认) | 无 | |
| 输入常闭检线---(产测模式) | 04 | 输入端加 1 个 47kΩ电阻 | |
| 恒输出 | 输入常开检线---标准模式 | 11 | 输入、输出端各加 1 个 47kΩ电阻 |
| 输入常闭检线---标准模式 | 12 | 输入、输出端各加 1 个 47kΩ电阻 | |
| 输入常开检线---(产测模式) | 13 | 无 | |
| 输入常闭检线---(产测模式) | 14 | 输入端加 1 个 47kΩ电阻 |
输入端设置为“常开检线”，模块输入线末端（远离模块端）必需并联一个47kΩ的终端电阻。输入端如果设置为“常闭检线”，模块输入线末端（远离模块端）必需串联一个47kΩ的终端电阻；模块输出线路末端（远离模块端）必需正确接入47kΩ终端负载，模块能识别负载回路中线路的短断路故障。同时OUT+、OUT-输出端应串联一个1N4007二极管后再连受控设备，接线方法如图所示。
输入常开检线接线图
输入常闭检线接线图
