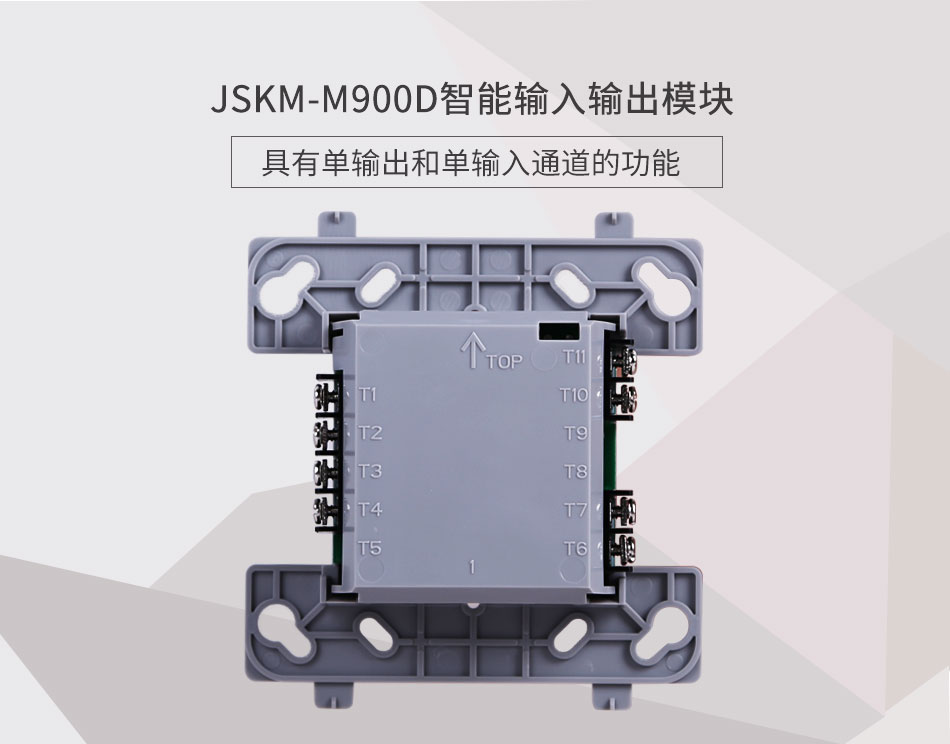

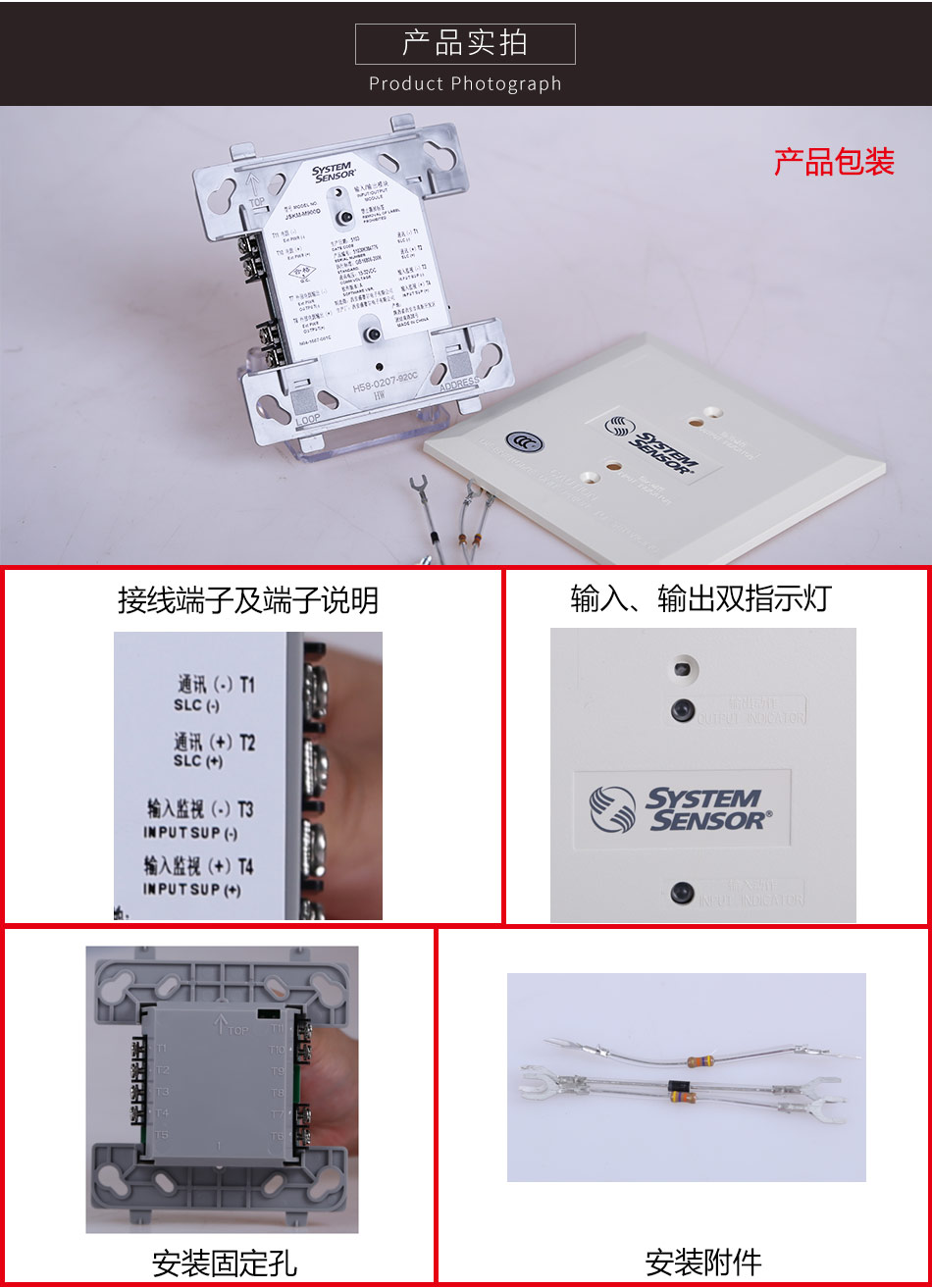

JSKM-M900D模块具有单输出和单输入通道的功能。其上的两个独立的LED指示灯可通过控制器发命令码显示灭、闪亮或恒亮状态。
输入通道监视无源常开触点并将其状态反馈给控制器。输出通道输出一组常开触点,并对输出连线和外部输入电源进行监视。

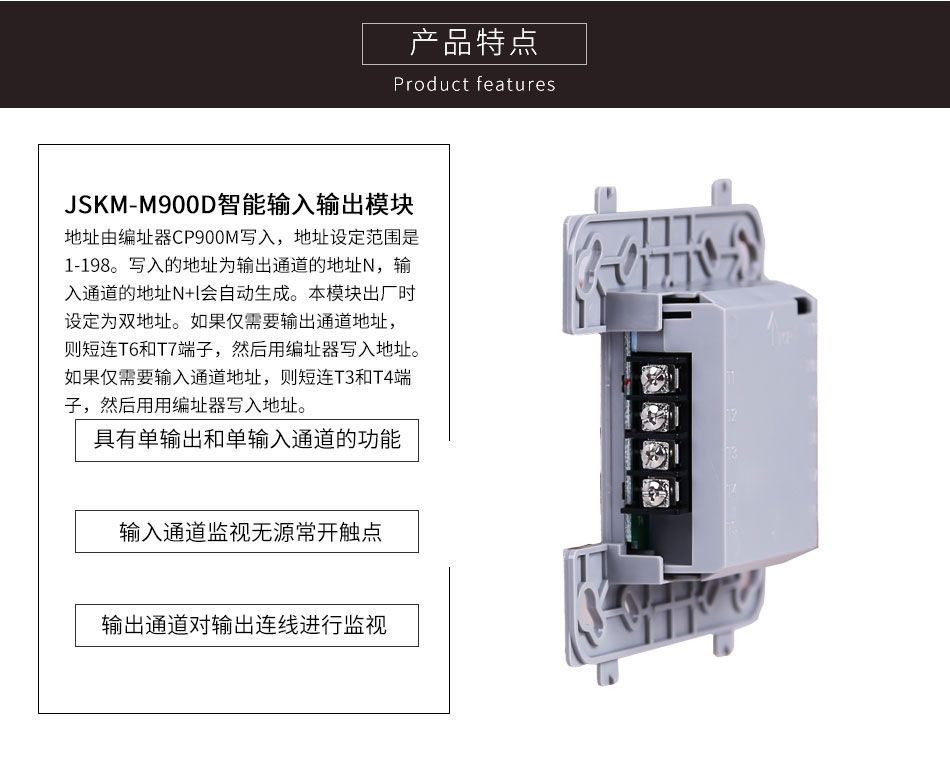

此模块地址由编址器CP900M写入,地址设定范围是1-198。写入的地址为输出通道的地址N,输入通道的地址N+l会自动生成。本模块出厂时设定为双地址。
如果仅需要输出通道地址,则短连T6和T7端子,然后用编址器写入地址。
如果仅需要输入通道地址,则短连T3和T4端子,然后用用编址器写入地址。

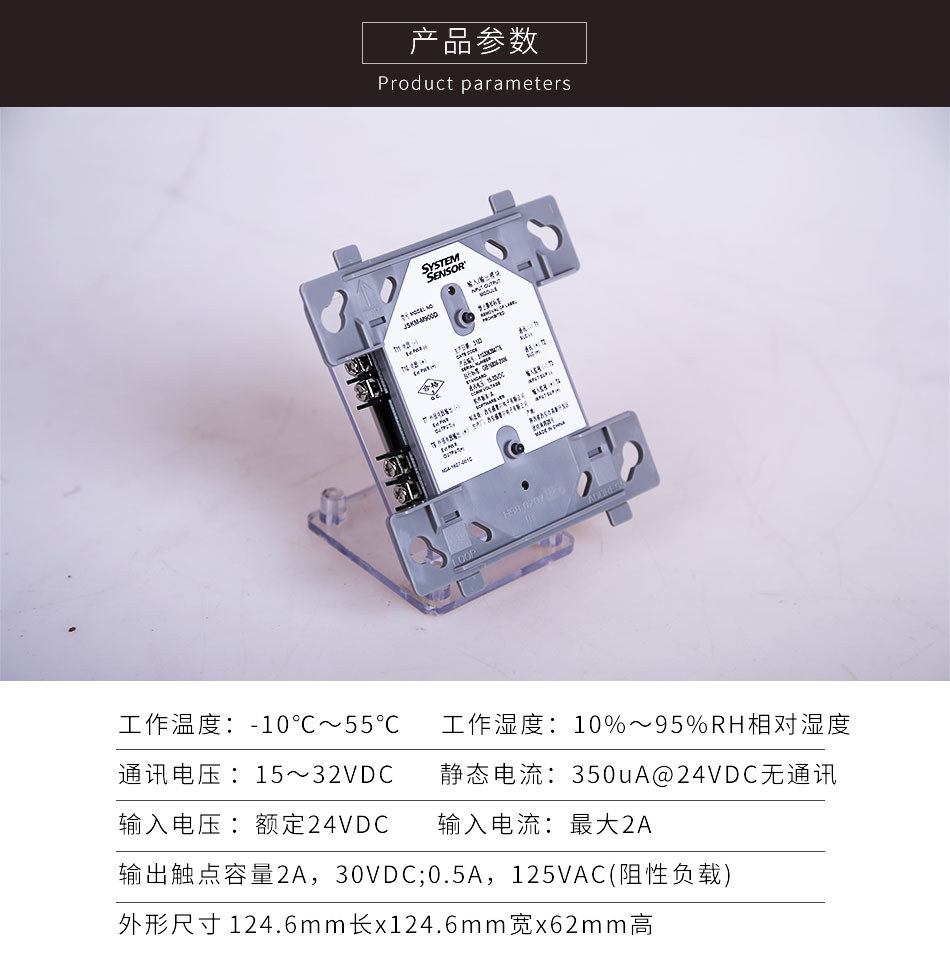

型号 | JSKM-M900D |
工作温度范围 | -10℃~55℃ |
工作湿度范围 | 10%~95%RH相对湿度,无凝结 |
通讯电压范围 | 15~32VDC |
静态电流 | 350uA@24VDC无通讯 |
外部电源输入电压 | 额定24VDC |
外部电源输入电流 | 最大2A |
输出触点容量 | 2A,30VDC;0.5A125VAC(阻性负载) |

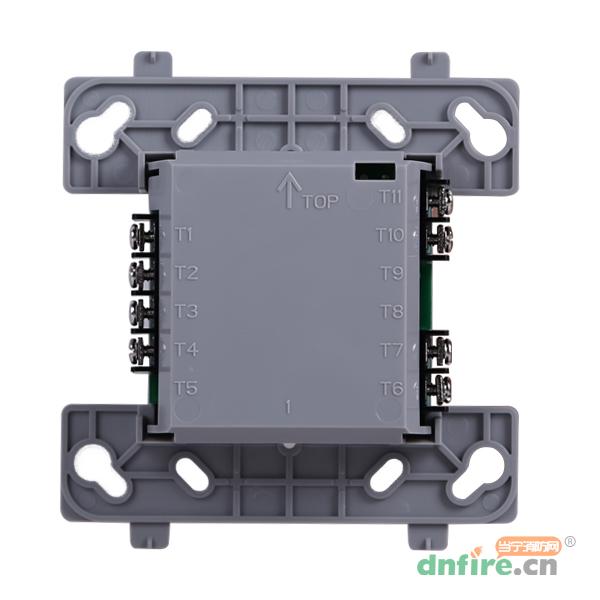

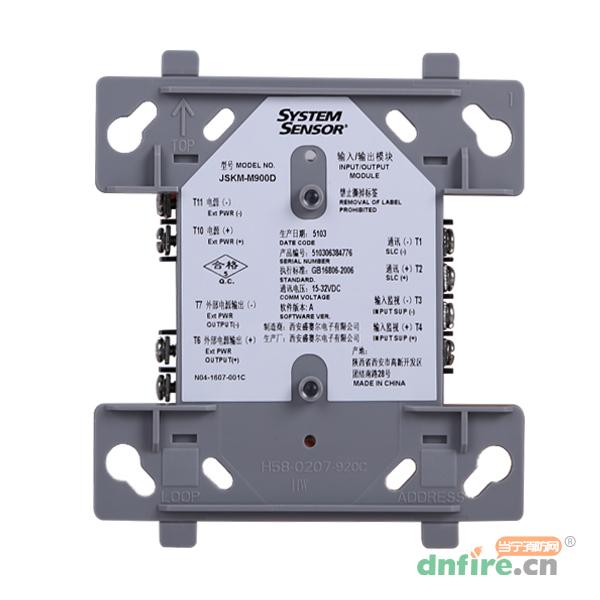

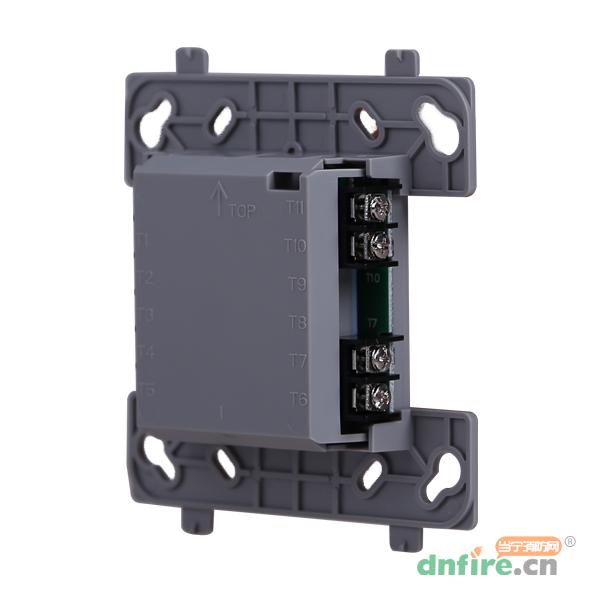

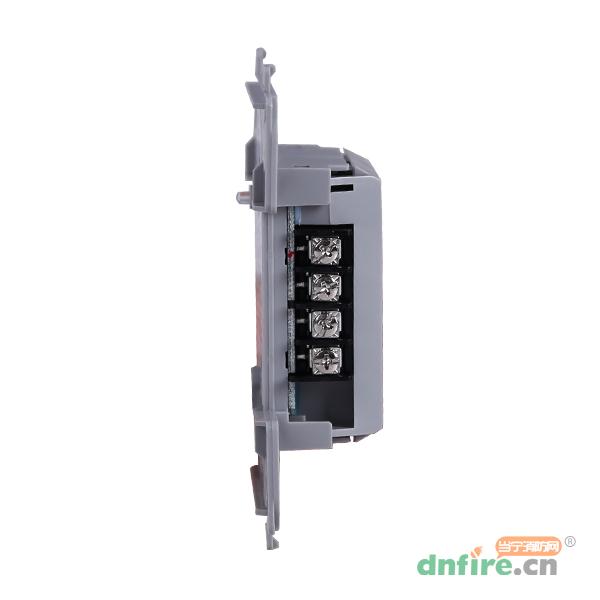

接线端子说明 | Tl通讯总线负:T2通讯总线正 T3输入模块监视负;T4输入模块监视正 T6外部电源输出正;T7外部电源输出负 Tl0外部电源输入正;Tll外部电源输入负 |
外形尺寸 | 124.6mm长x124.6mm宽x62mm高 |
重量 | 170g |
执行标准 | GB16806-2006 |
