一、ADW511A铜管线型感温探测器工作原理：

　　密封的铜管传感器所处环境温度的变化导致铜管内的空气压力发生变化,由压力传感器检测后输出变化的电平信号，经过微处理器进行数据运算、分析和判断，实现火灾报警。

　　更改灵敏度的设置可调整不同的火警灵敏度等级。微处理器开启故障检测电路,控制检测气泵。对铜管施加一定的气压,通过检测传感气路气压的变化来判断传感气路是否有泄露、挤压现象发生,实现探测器故障自动显示和自动报警。

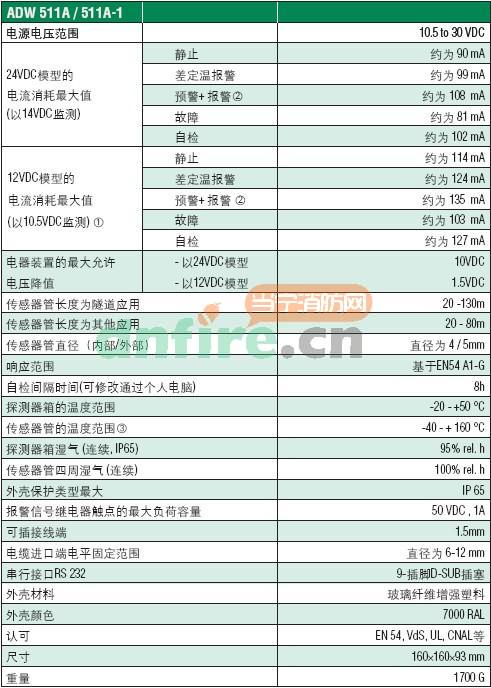

二、ADW511A铜管线型感温探测器技术参数

　　①上述电流值为最大电流值。在电气安装允许最大压降时测量。

　　②最大电流消耗，用于计算线截面。

　　③咨询生产商后，温度范围可更高或更低。温度到120度时传感器铜管应使用金属夹。

三、ADW511A铜管线型感温探测器结构及关键部件：

　　ADW511A主要由铜管（传感器）及侦测箱构成。铜管安装在要监控的地方，用螺丝夹固定。一端密封，而另一端接至ADW511A侦测器箱内的压力感应芯片(压力传感器灵敏度达到10-6bar)。ADW正常操作时，通过比较标准压力管内的标准值压力和铜管（传感器）内的压力值，从而侦测出周围温度的改变。

　　关键部件：

　　①微处理器

　　②压力传感器(灵敏度10-6bar)

　　③精密气泵

　　④步进电机

　　⑤压力参考管

　　⑥精密印刷电路板

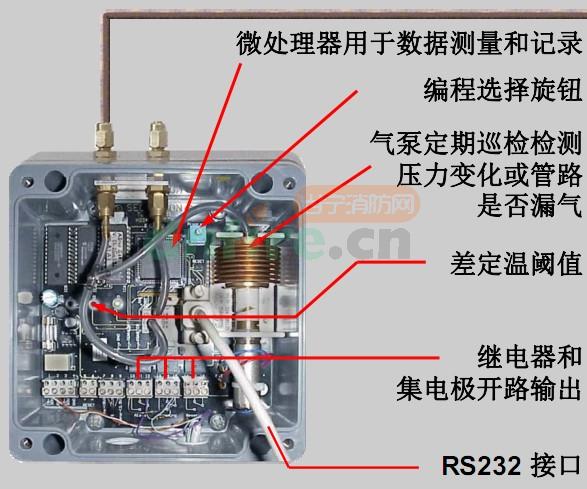

四、ADW511A铜管线型感温探测器内部结构

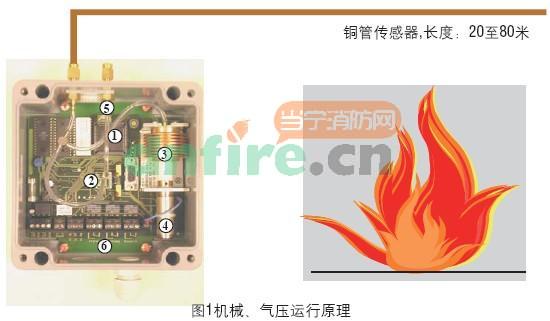

五、ADW511A铜管线型感温探测器的工作原理

六、ADW适用场所：

　　◎公路、铁路、地铁隧道

　　◎采矿巷道

　　◎地下停车场

　　◎多层地下或半开敞车库

　　◎发电厂、核电厂、变电站

　　◎地下电缆沟和运输管道

　　◎油罐和天然气罐

　　◎汽车喷漆车间，流水线

　　◎加油站

　　◎油漆车间

　　◎酿酒车间

　　◎钻井平台

　　◎石油和化工厂

　　◎易燃液体、气体仓库

　　◎船上运输甲板

　　◎生产厂房和仓库

　　◎自动化传送系统

　　◎物流和传送中心

　　◎汽车及机车库

　　◎大型厨房

　　◎集贸市场

　　◎公共场所

　　◎站台、候机室

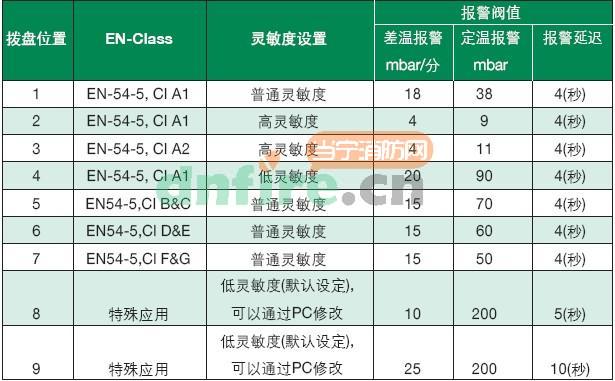

七、应用场所模式选择：

　　ADW511A有9种应用模式设定，第1-7是根据国际标准设定的不同应用场所设置的参考值。

　　另外2种(第8和第9)，客户既可以采用其原始设定，也可以根据实际应用情况自由设定其报警阀值。

　　系统优点：

　　◎差定温报警，准确可靠；

　　◎报警响应阀值符合EN54-5ClassA1至ClassG；

　　◎实时图像监控及管理；

　　◎黑匣子功能，记录火灾发生前后60秒内的实时数据信息；

　　◎铜管耐高温，能重复使用；铜管破裂后，不需特殊工具就可以很快地更换整段铜管；

　　◎自动自我检测，并输出故障信息；

　　◎适用于恶劣环境；抗潮湿、耐腐蚀能力强，可减少损害及误报；

　　◎探测器使用寿命长，零维护；大大节省后期维护成本；

　　◎自动记忆温度的变化动作，自动储存火警及故障的历史事件、系统参数修改等；

　　◎本系统属于气动式(采用金属与气体之热胀冷缩原理)，空气铜管本身不带任何电源，不会引起短路，非常适合易燃易爆区域；

　　◎系统灵敏度高，反应快；

　　◎通过电脑至少可连网250台探测器(现场实时温度类比数据传送)；

　　◎系统配有7种跟据EN54欧盟国际规范的原厂设定；另有两个空档可让用户自由设置设定，可以依据现场实际状况设定参数；

　　◎符合各种国际规范(VdS,UL,CNAL等)；并且拥有防爆型产品(ATEX1,ATEX2)；

　　◎环境温度适应能力强，探测管可在-40℃~120℃范围内工作
