一、F6100-270P剩余电流式电气火灾监控探测器概述

　　F6100-270P型剩余电流火灾探测器为分体式结构，由监视模块和电流互感器组成，用于监测低压配电线路及电气设备的绝缘状态，安装在配电线路分级保护的第一、二级。当配电线路或电气设备绝缘老化而产生漏电时探测器会将漏电流值实时传递给电气火灾监控设备或当漏电达到报警值时向电气火灾监控设备发出报警信号。

二、F6100-270P剩余电流式电气火灾监控探测器主要技术参数

三、F6100-270P剩余电流式电气火灾监控探测器安装方式

　　F6100-270P剩余电流式电气火灾监控探测器由剩余电流传感器与监视模块两部分组成，下面是它们分别的安装图。

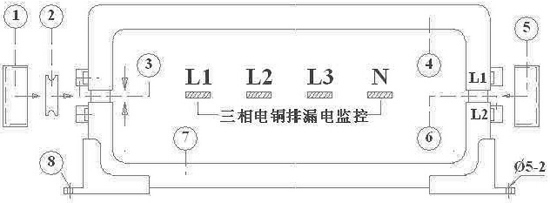

1、剩余电流传感器对插安装方式

剩余电流传感器对插安装方式

　　①⑤—互感器端子防护罩；②—互感器金属连接片；③—互感器金属连接片端子；④—互感器上半部分对插
⑥—互感器输出接线端子；⑦—互感器下半部分对插；⑧—互感器固定安装孔
三相电(L1、L2、L3、N)同时穿过互感器，PE线不得穿过电流互感器，将④⑦对准插入，用②将③连接并用螺钉固定，在将①插入到③；将导线连接⑥的L1、L2上并用螺钉固定，导线的另一端连接到监视模块，在将⑤插入到⑥，最后将⑧与配电柜用螺钉固定。
2、监视模块安装尺寸图

监视模块安装尺寸图

　　DG1、DG2—接互感器端子L1、L2
S+、S—接电气火灾监控设备端子
J5—写地址插座，使用编程器进行地址写入
